КПСГВЭВ
ТУ 3581-004-53930360-2010
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
Для передачи данных в системах связи, контроля и управления инженерными коммуникациями и другими подсистемами зданий и сооружений, а также в промышленных сетях АСУ ТП, для работы при напряжении до 300 В включительно переменного тока частотой 50 Гц.
Особенности
Не распространяет горение при одиночной прокладке.
Условное обозначение при заказе и в документации
КПСГВЭВ Nx(2)xS ТУ 3581-004-53930360-2010 красный

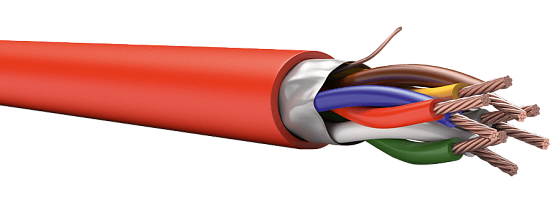

Конструкция
Тип проводника: многопроволочный медный проводник
Изоляция: ПВХ пластикат
Тип скрутки: пучковая(NхS) / парная(Nх2хS)
Экран: алюмолавсановая лента с контактным проводником
Оболочка: ПВХ пластикат
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 О1.8.2.5.4
- Минимальный радиус изгиба 4 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -15 °C
- Температура эксплуатации от -40 °C до 70 °C
- Цвет оболочки красный, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 30 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Номинальные сечения жил, мм2 | 0,20 | 0,35 | 0,50 | 0,75 | 1,0 | 1,5 | 2,5 |
|---|---|---|---|---|---|---|---|
| Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 108,3 | 58,3 | 39,0 | 26,0 | 19,5 | 13,3 | 7,98 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более | 20 | ||||||
| Электрическая емкость рабочей пары на 1 м длины кабеля, пФ, не более | 85 | 95 | 100 | 100 | 105 | 110 | 115 |
| Электрическая емкость рабочей тройки на 1 м длины кабеля, нФ, на частоте 1 кГц, не более | 170 | 195 | 195 | 220 | 230 | 240 | 280 |
| Рабочее напряжение, В, не более | 300 | ||||||
| Испытательное напряжение постоянного тока между жилами и экраном, кВ/1 мин. | 1,0 | ||||||
