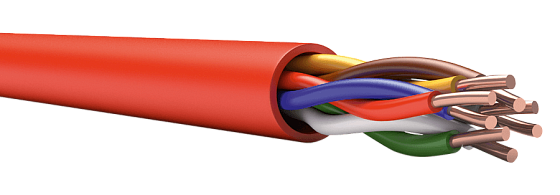

КПСВВ
ТУ 3581-004-53930360-2010
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
Для передачи данных в системах связи, контроля и управления инженерными коммуникациями и другими подсистемами зданий и сооружений, а также в промышленных сетях АСУ ТП, для работы при напряжении до 300 В переменного тока, частотой 50 Гц.
Особенности
Не распространяет горение при одиночной прокладке.
Условное обозначение при заказе и в документации
КПСВВ Nx(2)xS ТУ 3581-004-53930360-2010 красный
Конструкция
Тип проводника: однопроволочный медный проводник сечением от 0,2 мм2 до 2,5 мм2
Изоляция: ПВХ пластикат
Тип скрутки: пучковая(NхS) / парная(Nх2хS)
Оболочка: ПВХ пластикат
Размеры
мм
кг/км
л/км
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 О1.8.2.5.4
- Минимальный радиус изгиба 4 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -15 °C
- Температура эксплуатации от -40 °C до 70 °C
- Цвет оболочки красный, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 30 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Номинальные сечения жил, мм2 | 0,20 | 0,35 | 0,50 | 0,75 | 1,0 | 1,5 | 2,5 |
|---|---|---|---|---|---|---|---|
| Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 88,8 | 50,7 | 36,0 | 24,5 | 18,1 | 12,1 | 7,41 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более | 20 | ||||||
| Электрическая емкость рабочей пары на 1 м длины кабеля, пФ, не более | 80 | 90 | 90 | 90 | 95 | 95 | 105 |
| Электрическая емкость рабочей тройки на 1 м длины кабеля, нФ, на частоте 1 кГц, не более | 145 | 175 | 170 | 190 | 205 | 210 | 240 |
| Рабочее напряжение, В, не более | 300 | ||||||
| Испытательное напряжение постоянного тока между жилами, кВ/1 мин. | 1,2 | ||||||
