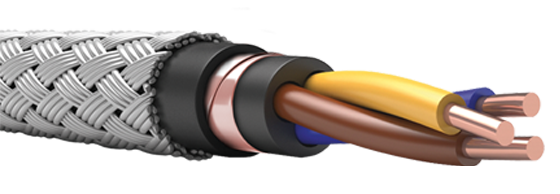

Изображение КПЭКГнг(А)-FRHF-0,66
ТУ 3500-003-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRHF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки:

- черный, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2 для силовых кабелей и от 0,75 до 6,0 мм2 для контрольных кабелей.

Изоляция: огнестойкая кремнийорганическая резина. Изолированные жилы скручены в сердечник с числом жил до 5 для силовых кабелей и от 4 до 19 жил для контрольных кабелей.

Экран: общий экран из медных проволок. Возможно изготовление экрана из медных лент.

Оболочка: безгалогенная полимерная композиция (LSZH).

Броня: из стальных оцинкованных проволок.

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
К заказу
1x0,75
7,6
103,1
32,1
1x1,0
7,8
107,7
33,2
1x1,5
8,0
117,3
35,3
1x2,5
8,4
134,5
38,8
1x4
8,9
157,5
42,8
1x6
9,8
196,4
52,6
1x10
11,3
267,1
67,4
1x16
12,3
346,2
77,7
2x0,75
10,8
198,7
71,1
2x1,0
11,1
209,3
74,0
2x1,5
11,6
231,0
79,6
2x2,5
12,4
269,5
88,4
2x4
13,3
320,6
98,9
2x6
14,4
383,3
110,2
2x10
17,7
572,3
162,3
2x16
20,2
767,4
201,6
3x0,75
11,3
222,0
80,1
3x1,00
11,5
235,5
83,5
3x1,50
12,1
263,4
90,1
3x2,50
12,9
313,8
100,7
3x4
13,9
381,8
113,0
3x6
15,0
466,4
126,5
3x10
18,6
707,6
187,0
3x16
21,7
1012,0
253,5
4x0,75
12,0
251,9
91,6
4x1,00
12,3
268,6
95,7
4x1,50
12,9
303,4
103,5
4x2,50
13,9
366,6
116,1
4x4
15,0
452,6
130,8
4x6
16,6
593,1
162,7
4x10
20,5
880,0
230,3
4x16
23,6
1236,9
293,7
5x0,75
13,7
304,3
111,3
5x1,00
14,1
325,2
116,4
5x1,50
14,9
368,7
126,2
5x2,50
16,5
480,0
157,5
5x4
17,9
590,6
177,5
5x6
19,8
749,2
211,1
5x10
25,0
1160,6
322,7
5x16
28,6
1615,6
407,3
6x0,75
13,7
318,5
116,9
6x1,00
14,1
341,8
122,3
6x1,50
14,9
390,8
132,8
6x2,50
16,5
512,7
165,4
6x4
17,9
638,7
186,7
6x6
19,8
817,6
221,8
7x0,75
13,7
332,7
122,4
7x1,00
14,1
358,4
128,3
7x1,50
14,9
412,8
139,5
7x2,50
16,5
545,3
173,2
7x4
17,9
686,7
195,9
7x6
19,8
885,9
232,5
8x0,75
14,6
365,1
134,8
8x1,00
15,0
394,2
141,4
8x1,50
16,2
487,4
169,4
8x2,50
17,5
603,6
191,0
8x4
19,5
784,0
228,1
8x6
21,6
1031,1
278,1
9x0,75
16,1
435,1
164,8
9x1,00
16,6
468,8
172,7
9x1,50
17,5
539,9
187,9
9x2,50
19,4
690,6
223,8
9x4
21,5
915,1
274,7
9x6
23,4
1148,8
309,0
10x0,75
16,9
469,3
178,2
10x1,00
17,4
506,5
186,8
10x1,50
18,4
584,7
203,4
10x2,50
20,4
750,0
242,3
10x4
22,7
996,0
297,4
10x6
25,2
1280,1
350,2
11x0,75
17,3
493,5
187,6
11x1,00
17,9
533,6
196,8
11x1,50
19,3
638,3
226,1
11x2,50
21,0
796,0
255,5
11x4
23,3
1060,4
313,3
11x6
25,8
1367,6
369,0
12x0,75
17,3
507,6
193,2
12x1,00
17,9
550,2
202,8
12x1,50
19,3
660,4
232,8
12x2,50
21,0
828,7
263,3
12x4
23,3
1108,5
322,5
12x6
25,8
1435,9
379,6
13x0,75
18,1
539,2
205,5
13x1,00
18,6
585,0
215,8
13x1,50
20,1
703,0
247,7
13x2,50
22,3
928,9
302,6
13x4
24,8
1210,6
358,5
13x6
27,4
1592,5
432,0
14x0,75
18,1
553,3
211,1
14x1,00
18,6
601,7
221,7
14x1,50
20,1
725,1
254,3
14x2,50
22,3
961,6
310,4
14x4
24,8
1258,6
367,7
14x6
27,4
1660,8
442,7
15x0,75
19,3
607,0
235,8
15x1,00
19,9
659,3
247,5
15x1,50
21,5
812,7
291,4
15x2,50
23,3
1022,3
329,7
15x4
26,0
1339,6
390,7
15x6
28,8
1769,1
470,4
16x0,75
19,3
621,1
241,3
16x1,00
19,9
675,9
253,5
16x1,50
21,5
834,8
298,0
16x2,50
23,3
1055,0
337,5
16x4
26,0
1387,6
399,9
16x6
28,8
1837,4
481,1
17x0,75
20,1
656,2
255,2
17x1,00
20,8
714,4
268,1
17x1,50
22,4
882,7
315,2
17x2,50
24,8
1142,3
372,4
17x4
27,6
1525,0
451,2
17x6
30,1
1947,1
509,3
18x0,75
20,1
670,3
260,8
18x1,00
20,8
731,0
274,1
18x1,50
22,4
904,7
321,9
18x2,50
24,8
1174,9
380,3
18x4
27,6
1573,0
460,4
18x6
30,1
2015,4
520,0
19x0,75
20,1
684,5
266,3
19x1,00
20,8
747,6
280,0
19x1,50
22,4
926,8
328,6
19x2,50
24,8
1207,6
388,1
19x4
27,6
1621,1
469,6
19x6
30,1
2083,7
530,7
20x0,75
21,0
719,5
280,2
20x1,00
22,0
830,0
316,5
20x1,50
23,4
974,7
345,8
20x2,50
25,9
1270,3
408,5
20x4
28,8
1705,8
494,5
20x6
31,5
2193,4
559,0
21x0,75
21,0
733,7
285,8
21x1,00
22,0
846,7
322,4
21x1,50
23,4
996,7
352,5
21x2,50
25,9
1303,0
416,4
21x4
28,8
1753,8
503,7
21x6
31,5
2261,7
569,7
22x0,75
23,3
843,2
334,1
22x1,00
24,1
918,7
351,1
22x1,50
26,0
1105,8
399,7
22x2,50
28,8
1463,8
482,8
22x4
31,6
1887,4
549,3
22x6
35,1
2462,4
643,2
23x0,75
23,3
857,4
339,7
23x1,00
24,1
935,4
357,0
23x1,50
26,0
1127,9
406,4
23x2,50
28,8
1496,5
490,7
23x4
31,6
1935,5
558,5
23x6
35,1
2530,7
653,9
24x0,75
23,3
871,6
345,2
24x1,00
24,1
952,0
363,0
24x1,50
26,0
1150,0
413,0
24x2,50
28,8
1529,1
498,5
24x4
31,6
1983,5
567,7
24x6
35,1
2599,1
664,6
25x0,75
23,7
897,1
355,4
25x1,00
24,9
1006,3
389,0
25x1,50
26,5
1185,4
425,3
25x2,50
29,3
1578,0
513,2
25x4
32,2
2049,9
584,7
25x6
35,8
2688,7
684,6
26x0,75
23,7
911,2
361,0
26x1,00
24,9
1022,9
394,9
26x1,50
26,5
1207,5
432,0
26x2,50
29,3
1610,7
521,1
26x4
32,2
2097,9
593,9
26x6
35,8
2757,1
695,3
27x0,75
23,7
925,4
366,5
27x1,00
24,9
1039,5
400,9
27x1,50
26,5
1229,5
438,6
27x2,50
29,3
1643,3
528,9
27x4
32,2
2146,0
603,1
27x6
35,8
2825,4
705,9
28x0,75
24,9
984,9
395,3
28x1,00
25,7
1077,5
415,7
28x1,50
27,7
1330,4
483,0
28x2,50
30,3
1704,1
548,7
28x4
33,3
2225,8
625,9
28x6
36,9
2930,7
732,7
29x0,75
24,9
999,1
400,9
29x1,00
25,7
1094,1
421,7
29x1,50
27,7
1352,4
489,7
29x2,50
30,3
1736,7
556,5
29x4
33,3
2273,8
635,1
29x6
36,9
2999,1
743,3
30x0,75
24,9
1013,2
406,4
30x1,00
25,7
1110,8
427,6
30x1,50
27,7
1374,5
496,3
30x2,50
30,3
1769,4
564,4
30x4
33,3
2321,9
644,3
30x6
36,9
3067,4
754,0
31x0,75
25,7
1050,1
421,5
31x1,00
26,6
1151,2
443,5
31x1,50
28,6
1424,4
514,9
31x2,50
31,3
1833,4
585,5
31x4
34,5
2405,4
668,6
31x6
38,7
3255,7
822,8
32x0,75
25,7
1064,3
427,1
32x1,00
26,6
1167,9
449,4
32x1,50
28,6
1446,5
521,5
32x2,50
31,3
1866,0
593,4
32x4
34,5
2453,4
677,8
32x6
38,7
3324,0
833,5
33x0,75
25,7
1078,5
432,6
33x1,00
26,6
1184,5
455,3
33x1,50
28,6
1468,6
528,2
33x2,50
31,3
1898,7
601,2
33x4
34,5
2501,4
687,0
33x6
38,7
3392,3
844,2
34x0,75
26,5
1116,2
448,0
34x1,00
27,8
1281,6
499,8
34x1,50
29,6
1519,4
547,1
34x2,50
32,4
1963,8
622,8
34x4
36,1
2623,1
734,3
34x6
40,0
3506,3
874,9
35x0,75
26,5
1130,3
453,6
35x1,00
27,8
1298,2
505,7
35x1,50
29,6
1541,5
553,8
35x2,50
32,4
1996,4
630,7
35x4
36,1
2671,1
743,5
35x6
40,0
3574,6
885,6
36x0,75
26,5
1144,5
459,1
36x1,00
27,8
1314,9
511,6
36x1,50
29,6
1563,6
560,4
36x2,50
32,4
2029,1
638,5
36x4
36,1
2719,2
752,7
36x6
40,0
3643,0
896,3
37x0,75
26,5
1158,6
464,7
37x1,00
27,8
1331,5
517,6
37x1,50
29,6
1585,6
567,1
37x2,50
32,4
2061,7
646,3
37x4
36,1
2767,2
761,9
37x6
40,0
3711,3
907,0

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Безгалогенный;
  • Экранированный;
  • Бронированный;
  • Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при температуре 50 °C);
  • Минимальный радиус изгиба – 12хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -60 °C до +90 °C;
  • Температура монтажа: от -30 °C до +60 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
  • Срок службы: 40 лет.

Область применения

  • Для питания оборудования систем безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, систем контроля управления доступом, систем противопожарной защиты);
  • Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КПЭКГнг(А)-FRHF NхS - U ТУ 3500-003-53930360-2013

где N – число жил, S – сечение проводников, U – рабочее напряжение

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Силовая группа Скачать в PDF (3 MB)
Сертификат соответствия ТР ТС 004/2011 Контрольная группа Скачать в PDF (2 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,75 1 1,5 2,5 4 6 10
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 24,5 18,1 12,1 7,4 4,6 3,1 1,8
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Рабочее напряжение, В, не более 660 или 1000

Входит в состав ОКЛ

Входит в состав ОКЛ
