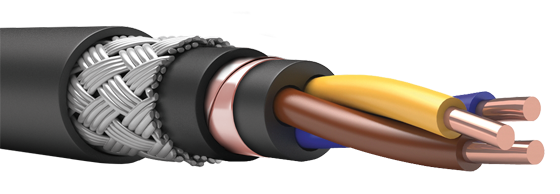

Изображение КПЭКПнг(А)-FRHF-0,66
ТУ 3500-003-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRHF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки:

- черный, для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2 для силовых кабелей и от 0,75 до 6,0 мм2 для контрольных кабелей.

Изоляция: огнестойкая кремнийорганическая резина. Изолированные жилы скручены в сердечник с числом жил до 5 для силовых кабелей и от 4 до 19 жил для контрольных кабелей.

Экран: общий экран из медных проволок. Возможно изготовление экрана из медных лент.

Оболочка: безгалогенная полимерная композиция (LSZH).

Броня: из стальных оцинкованных проволок.

Оболочка (поверх брони): безгалогенная полимерная композиция (LSZH).

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
К заказу
1x0,75
10,2
160,2
68,9
1x1,0
10,4
165,7
70,5
1x1,5
10,6
176,9
73,7
1x2,5
11,0
196,7
78,9
1x4
11,5
222,8
84,9
1x6
12,4
267,7
98,5
1x10
13,9
347,9
119,5
1x16
14,9
434,0
134,3
2x0,75
13,4
276,8
121,4
2x1,0
13,7
289,1
125,4
2x1,5
14,2
314,0
133,0
2x2,5
15,0
357,7
145,3
2x4
15,9
415,0
159,7
2x6
17,0
484,3
175,3
2x10
20,7
715,5
254,5
2x16
23,6
953,2
321,3
3x0,75
13,9
302,8
132,2
3x1,00
14,1
318,1
136,8
3x1,50
14,7
349,5
145,6
3x2,50
15,5
405,5
159,8
3x4
16,5
480,1
176,4
3x6
17,6
571,9
194,4
3x10
21,6
857,6
283,6
3x16
25,1
1210,4
381,2
4x0,75
14,6
337,4
146,7
4x1,00
14,9
356,2
152,1
4x1,50
15,5
394,9
162,5
4x2,50
16,5
464,4
179,1
4x4
17,6
557,9
198,6
4x6
19,6
728,3
249,8
4x10
23,9
1068,4
351,7
4x16
27,0
1451,0
431,7
5x0,75
16,3
401,2
173,7
5x1,00
16,7
424,6
180,4
5x1,50
17,5
473,0
193,4
5x2,50
19,5
614,0
243,8
5x4
20,9
735,2
270,6
5x6
22,8
908,4
313,6
5x10
28,4
1387,0
468,5
5x16
32,0
1873,1
573,1
6x0,75
16,3
415,4
179,3
6x1,00
16,7
441,2
186,4
6x1,50
17,5
495,1
200,0
6x2,50
19,5
646,6
251,7
6x4
20,9
783,2
279,9
6x6
22,8
976,7
324,3
7x0,75
16,3
429,5
184,8
7x1,00
16,7
457,9
192,3
7x1,50
17,5
517,2
206,7
7x2,50
19,5
679,3
259,5
7x4
20,9
831,3
289,1
7x6
22,8
1045,1
335,0
8x0,75
17,2
467,4
200,8
8x1,00
17,6
499,4
209,1
8x1,50
19,2
619,5
254,5
8x2,50
20,5
745,7
282,5
8x4
22,5
940,8
329,1
8x6
25,0
1228,3
405,1
9x0,75
19,1
566,2
249,3
9x1,00
19,6
603,5
259,5
9x1,50
20,5
681,6
279,2
9x2,50
22,4
846,5
324,2
9x4
24,9
1111,7
401,4
9x6
26,8
1361,6
446,1
10x0,75
19,9
606,7
266,7
10x1,00
20,4
647,8
277,9
10x1,50
21,4
733,6
299,3
10x2,50
23,8
937,6
363,1
10x4
26,1
1203,0
430,7
10x6
28,6
1508,0
497,0
11x0,75
20,3
634,1
278,2
11x1,00
20,9
678,2
290,0
11x1,50
22,3
793,8
326,3
11x2,50
24,4
988,2
379,2
11x4
26,7
1272,7
450,0
11x6
29,2
1601,4
519,5
12x0,75
20,3
648,2
283,7
12x1,00
20,9
694,9
295,9
12x1,50
22,3
815,9
332,9
12x2,50
24,4
1020,8
387,1
12x4
26,7
1320,7
459,2
12x6
29,2
1669,7
530,2
13x0,75
21,1
685,3
299,6
13x1,00
21,6
735,4
312,7
13x1,50
23,1
864,8
351,8
13x2,50
25,7
1132,4
433,6
13x4
28,2
1435,2
503,2
13x6
30,8
1839,8
591,3
14x0,75
21,1
699,4
305,2
14x1,00
21,6
752,1
318,6
14x1,50
23,1
886,8
358,5
14x2,50
25,7
1165,1
441,5
14x4
28,2
1483,2
512,4
14x6
30,8
1908,1
602,0
15x0,75
22,3
762,2
335,7
15x1,00
22,9
819,1
350,5
15x1,50
24,9
1009,1
417,8
15x2,50
26,7
1234,7
466,5
15x4
29,4
1574,3
541,8
15x6
32,2
2027,7
636,9
16x0,75
22,3
776,3
341,3
16x1,00
22,9
835,7
356,4
16x1,50
24,9
1031,1
424,5
16x2,50
26,7
1267,3
474,3
16x4
29,4
1622,3
551,0
16x6
32,2
2096,0
647,6
17x0,75
23,1
817,7
359,3
17x1,00
24,2
904,8
390,7
17x1,50
25,8
1087,1
446,9
17x2,50
28,2
1367,3
517,3
17x4
31,0
1773,5
611,3
17x6
33,5
2217,4
683,4
18x0,75
23,1
831,9
364,8
18x1,00
24,2
921,4
396,7
18x1,50
25,8
1109,2
453,6
18x2,50
28,2
1399,9
525,2
18x4
31,0
1821,5
620,5
18x6
33,5
2285,7
694,1
19x0,75
23,1
846,0
370,4
19x1,00
24,2
938,0
402,6
19x1,50
25,8
1131,3
460,3
19x2,50
28,2
1432,6
533,0
19x4
31,0
1869,6
629,7
19x6
33,5
2354,0
704,8
20x0,75
24,4
911,5
403,9
20x1,00
25,4
1031,3
446,2
20x1,50
26,8
1187,3
482,7
20x2,50
29,3
1504,5
559,3
20x4
32,2
1964,7
661,2
20x6
35,3
2510,5
763,2
21x0,75
24,4
925,7
409,4
21x1,00
25,4
1048,0
452,1
21x1,50
26,8
1209,4
489,4
21x2,50
29,3
1537,2
567,2
21x4
32,2
2012,7
670,4
21x6
35,3
2578,8
773,9
22x0,75
26,7
1055,4
470,7
22x1,00
27,5
1137,6
492,0
22x1,50
29,4
1340,9
551,1
22x2,50
32,2
1722,9
649,7
22x4
35,4
2205,8
754,3
22x6
38,9
2813,8
869,6
23x0,75
26,7
1069,6
476,3
23x1,00
27,5
1154,2
498,0
23x1,50
29,4
1363,0
557,8
23x2,50
32,2
1755,5
657,5
23x4
35,4
2253,8
763,5
23x6
38,9
2882,1
880,3
24x0,75
26,7
1083,7
481,9
24x1,00
27,5
1170,8
503,9
24x1,50
29,4
1385,0
564,4
24x2,50
32,2
1788,2
665,3
24x4
35,4
2301,9
772,7
24x6
38,9
2950,4
890,9
25x0,75
27,1
1112,8
494,4
25x1,00
28,3
1232,3
534,6
25x1,50
29,9
1424,6
579,3
25x2,50
32,7
1841,6
683,0
25x4
36,0
2374,0
793,5
25x6
39,6
3046,7
915,1
26x0,75
27,1
1127,0
499,9
26x1,00
28,3
1248,9
540,5
26x1,50
29,9
1446,6
586,0
26x2,50
32,7
1874,3
690,9
26x4
36,0
2422,1
802,7
26x6
39,6
3115,0
925,8
27x0,75
27,1
1141,1
505,5
27x1,00
28,3
1265,5
546,4
27x1,50
29,9
1468,7
592,6
27x2,50
32,7
1906,9
698,7
27x4
36,0
2470,1
811,9
27x6
39,6
3183,3
936,5
28x0,75
28,3
1210,3
540,5
28x1,00
29,1
1310,0
565,5
28x1,50
31,1
1580,0
643,8
28x2,50
34,1
2009,5
745,4
28x4
37,1
2560,0
841,1
28x6
40,7
3300,0
970,5
29x0,75
28,3
1224,5
546,0
29x1,00
29,1
1326,7
571,4
29x1,50
31,1
1602,1
650,5
29x2,50
34,1
2042,1
753,2
29x4
37,1
2608,0
850,3
29x6
40,7
3368,3
981,2
30x0,75
28,3
1238,6
551,6
30x1,00
29,1
1343,3
577,4
30x1,50
31,1
1624,1
657,1
30x2,50
34,1
2074,8
761,1
30x4
37,1
2656,1
859,5
30x6
40,7
3436,7
991,9
31x0,75
29,1
1282,5
571,1
31x1,00
30,0
1391,0
597,9
31x1,50
32,0
1681,9
680,7
31x2,50
35,1
2148,7
788,6
31x4
38,3
2750,8
891,1
31x6
42,5
3641,4
1071,3
32x0,75
29,1
1296,6
576,7
32x1,00
30,0
1407,6
603,9
32x1,50
32,0
1704,0
687,4
32x2,50
35,1
2181,4
796,5
32x4
38,3
2798,8
900,3
32x6
42,5
3709,7
1082,0
33x0,75
29,1
1310,8
582,2
33x1,00
30,0
1424,3
609,8
33x1,50
32,0
1726,1
694,0
33x2,50
35,1
2214,0
804,3
33x4
38,3
2846,9
909,5
33x6
42,5
3778,0
1092,7
34x0,75
29,9
1355,7
602,3
34x1,00
31,2
1532,3
661,3
34x1,50
33,0
1785,1
718,2
34x2,50
36,2
2289,4
832,5
34x4
39,9
2983,9
966,7
34x6
43,8
3905,1
1131,8
35x0,75
29,9
1369,8
607,8
35x1,00
31,2
1548,9
667,2
35x1,50
33,0
1807,2
724,9
35x2,50
36,2
2322,0
840,4
35x4
39,9
3032,0
975,9
35x6
43,8
3973,4
1142,5
36x0,75
29,9
1384,0
613,4
36x1,00
31,2
1565,6
673,1
36x1,50
33,0
1829,2
731,5
36x2,50
36,2
2354,7
848,2
36x4
39,9
3080,0
985,1
36x6
43,8
4041,7
1153,2
37x0,75
29,9
1398,2
618,9
37x1,00
31,2
1582,2
679,1
37x1,50
33,0
1851,3
738,2
37x2,50
36,2
2387,3
856,0
37x4
39,9
3128,1
994,3
37x6
43,8
4110,1
1163,9

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Безгалогенный;
  • Экранированный;
  • Бронированный, с дополнительным защитным шлангом, для прокладки в грунтах категории I-III;
  • Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при температуре 50 °C);
  • Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
  • Минимальный радиус изгиба – 12хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -60 °C до +90 °C;
  • Температура монтажа: от -30 °C до +60 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
  • Срок службы: 40 лет.

Область применения

  • Для питания оборудования систем безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, систем контроля управления доступом, систем противопожарной защиты);
  • Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КПЭКПнг(А)-FRHF NхS - U ТУ 3500-003-53930360-2013

где N – число жил, S – сечение проводников, U – рабочее напряжение

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Контрольная группа Скачать в PDF (2 MB)
Сертификат соответствия ТР ТС 004/2011 Силовая группа Скачать в PDF (3 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,75 1 1,5 2,5 4 6 10
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 24,5 18,1 12,1 7,4 4,6 3,1 1,8
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Рабочее напряжение, В, не более 660 или 1000

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип КНС
Время работоспособности
Тип кабелей в составе
Фильтр
Вернуться в каталог
