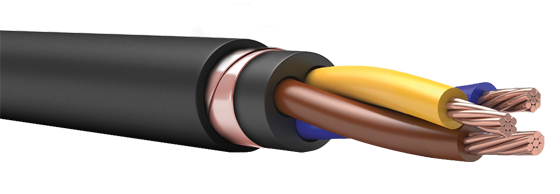

Изображение КПГЭнг(А)-FRHF-0,66

Область применения

применяется для питания оборудования систем пожарной безопасности (цепей пожарной сигнализации, насосов пожаротушения, освещешения запасных выходов, дымоудпления, вентиляции, эвакуационных лифтов)

Конструктивные особенности

Возникли вопросы? Вы всегда можете получить на них ответ по телефону или написав нам на почту.

Условное обозначение при заказе и в документации

КПГЭнг(А)-FRHF-0,66 NxS ТУ 3500-003-53930360-2013, где N – число жил, S – сечение проводников

ТУ 3500-003-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Конструкция

Тип проводника: многопроволочный медный проводник

Изоляция: огнестойкая кремний органическая резина

Термический барьер: отсутствует

Экран: медные проволоки

Оболочка: безгалогенная полимерная композиция

Броня: отсутствует

Дополнительная защитная оболочка: отсутствует

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
(мин. 400)
К заказу
1x0,75
6,6
70,1
33,6
1x1,0
6,8
74,5
34,8
1x1,5
7,1
84,0
37,7
1x2,5
7,8
104,3
43,3
1x4
8,8
135,1
54,3
1x6
9,5
165,5
61,3
1x10
10,7
225,1
73,4
1x16
11,9
299,0
84,9
2x0,75
10,0
153,3
75,1
2x1,0
10,3
163,5
78,2
2x1,5
10,9
185,8
85,6
2x2,5
12,3
233,0
100,2
2x4
13,5
283,6
114,2
2x6
15,4
381,5
146,9
2x10
18,1
534,4
189,8
2x16
20,9
743,9
243,4
3x0,75
10,4
175,1
84,9
3x1,00
10,7
188,5
88,5
3x1,50
11,5
217,4
97,2
3x2,50
12,9
278,9
114,6
3x4
14,6
374,9
146,2
3x6
16,3
468,7
168,1
3x10
19,1
671,9
218,0
3x16
22,1
947,7
278,6
4x0,75
11,2
202,4
97,3
4x1,00
11,6
219,2
101,7
4x1,50
12,4
255,2
112,0
4x2,50
13,9
332,2
132,7
4x4
15,9
448,6
168,9
4x6
18,1
585,2
206,4
4x10
21,3
866,4
275,9
4x16
24,6
1194,7
339,3
5x0,75
13,1
248,0
118,4
5x1,00
13,5
269,1
123,8
5x1,50
14,9
343,5
152,0
5x2,50
16,9
444,1
180,1
5x4
19,1
573,3
219,1
5x6
21,8
767,7
275,8
5x10
26,1
1151,5
382,6
5x16
29,7
1542,7
448,4
6x0,75
13,1
262,5
124,4
6x1,00
13,5
286,4
130,3
6x1,50
14,9
366,5
159,5
6x2,50
16,9
479,9
189,5
6x4
19,1
624,0
230,3
6x6
21,8
839,6
289,3
7x0,75
13,1
277,1
130,5
7x1,00
13,5
303,8
136,8
7x1,50
14,9
389,6
166,9
7x2,50
16,9
515,6
198,8
7x4
19,1
674,7
241,6
7x6
21,8
911,5
302,7
8x0,75
14,0
306,4
143,9
8x1,00
14,8
365,9
166,2
8x1,50
15,9
432,0
184,0
8x2,50
18,5
592,9
231,5
8x4
21,0
795,5
288,9
8x6
23,9
1043,2
349,8
9x0,75
15,5
371,5
175,8
9x1,00
16,1
406,5
184,2
9x1,50
17,3
480,8
204,3
9x2,50
20,5
702,1
278,7
9x4
22,9
887,7
321,1
9x6
26,5
1218,7
417,0
10x0,75
16,4
402,7
190,1
10x1,00
17,0
441,4
199,4
10x1,50
18,7
541,9
233,3
10x2,50
21,8
764,8
301,8
10x4
24,7
994,1
363,9
10x6
28,1
1331,9
451,7
11x0,75
16,9
425,6
200,4
11x1,00
17,5
467,5
210,3
11x1,50
19,2
575,1
245,9
11x2,50
22,4
814,1
318,0
11x4
25,4
1061,1
383,5
11x6
28,9
1424,4
475,7
12x0,75
16,9
440,1
206,5
12x1,00
17,5
484,8
216,8
12x1,50
19,2
598,2
253,4
12x2,50
22,4
849,9
327,4
12x4
25,4
1111,8
394,7
12x6
28,9
1496,2
489,1
13x0,75
18,1
487,1
231,3
13x1,00
18,7
535,9
242,8
13x1,50
20,5
680,0
291,3
13x2,50
23,8
932,8
363,9
13x4
27,0
1245,3
449,0
13x6
30,4
1603,9
521,0
14x0,75
18,1
501,6
237,4
14x1,00
18,7
553,2
249,2
14x1,50
20,5
703,1
298,7
14x2,50
23,8
968,5
373,3
14x4
27,0
1296,1
460,2
14x6
30,4
1675,7
534,4
15x0,75
18,9
533,1
252,1
15x1,00
19,6
588,4
264,7
15x1,50
21,5
748,0
317,2
15x2,50
25,0
1031,6
396,6
15x4
28,4
1381,2
489,1
15x6
32,0
1787,5
568,4
16x0,75
18,9
547,7
258,1
16x1,00
19,6
605,7
271,2
16x1,50
21,5
771,1
324,7
16x2,50
25,0
1067,3
406,0
16x4
28,4
1431,9
500,4
16x6
32,0
1859,4
581,8
17x0,75
19,8
579,8
273,1
17x1,00
20,9
683,5
308,9
17x1,50
22,6
816,8
343,6
17x2,50
26,7
1185,1
458,1
17x4
29,8
1518,2
529,8
17x6
34,0
2006,5
638,4
18x0,75
19,8
594,3
279,2
18x1,00
20,9
700,8
315,4
18x1,50
22,6
839,8
351,1
18x2,50
26,7
1220,9
467,4
18x4
29,8
1569,0
541,1
18x6
34,0
2078,4
651,8
19x0,75
19,8
608,8
285,3
19x1,00
20,9
718,1
321,9
19x1,50
22,6
862,9
358,5
19x2,50
26,7
1256,7
476,8
19x4
29,8
1619,7
552,3
19x6
34,0
2150,2
665,2
20x0,75
21,1
683,3
322,4
20x1,00
21,9
755,9
338,8
20x1,50
24,0
932,5
392,8
20x2,50
27,9
1323,3
502,1
20x4
31,2
1706,0
581,8
20x6
35,7
2265,0
701,0
21x0,75
21,1
697,9
328,5
21x1,00
21,9
773,3
345,3
21x1,50
24,0
955,5
400,3
21x2,50
27,9
1359,1
511,4
21x4
31,2
1756,7
593,0
21x6
35,7
2336,9
714,4
22x0,75
23,6
781,5
372,8
22x1,00
24,4
862,7
391,6
22x1,50
26,8
1088,0
464,5
22x2,50
30,8
1466,8
557,8
22x4
35,0
1925,4
669,4
22x6
39,9
2590,7
822,8
23x0,75
23,6
796,0
378,9
23x1,00
24,4
880,0
398,1
23x1,50
26,8
1111,0
471,9
23x2,50
30,8
1502,6
567,2
23x4
35,0
1976,1
680,6
23x6
39,9
2662,6
836,3
24x0,75
23,6
810,5
384,9
24x1,00
24,4
897,4
404,6
24x1,50
26,8
1134,1
479,4
24x2,50
30,8
1538,3
576,6
24x4
35,0
2026,9
691,8
24x6
39,9
2734,5
849,7
25x0,75
24,0
835,3
396,3
25x1,00
24,9
925,4
416,6
25x1,50
27,3
1170,1
493,5
25x2,50
31,4
1589,5
593,9
25x4
35,7
2096,1
712,7
25x6
40,7
2829,6
875,2
26x0,75
24,0
849,8
402,3
26x1,00
24,9
942,7
423,1
26x1,50
27,3
1193,1
500,9
26x2,50
31,4
1625,3
603,2
26x4
35,7
2146,8
723,9
26x6
40,7
2901,5
888,7
27x0,75
24,0
864,3
408,4
27x1,00
24,9
960,1
429,6
27x1,50
27,3
1216,2
508,4
27x2,50
31,4
1661,1
612,6
27x4
35,7
2197,6
735,1
27x6
40,7
2973,3
902,1
28x0,75
24,8
896,5
423,6
28x1,00
26,1
1048,6
473,2
28x1,50
28,2
1261,7
527,4
28x2,50
32,5
1723,6
635,7
28x4
37,3
2356,6
803,0
28x6
42,2
3085,5
936,5
29x0,75
24,8
911,0
429,7
29x1,00
26,1
1066,0
479,7
29x1,50
28,2
1284,7
534,8
29x2,50
32,5
1759,4
645,1
29x4
37,3
2407,3
814,2
29x6
42,2
3157,3
949,9
30x0,75
24,8
925,6
435,7
30x1,00
26,1
1083,3
486,1
30x1,50
28,2
1307,8
542,3
30x2,50
32,5
1795,1
654,5
30x4
37,3
2458,1
825,5
30x6
42,2
3229,2
963,4
31x0,75
26,1
1012,4
479,5
31x1,00
27,0
1123,3
504,3
31x1,50
29,2
1355,9
562,6
31x2,50
34,1
1894,8
701,1
31x4
38,7
2547,5
856,8
31x6
43,8
3346,0
1000,1
32x0,75
26,1
1026,9
485,6
32x1,00
27,0
1140,6
510,7
32x1,50
29,2
1378,9
570,0
32x2,50
34,1
1930,6
710,5
32x4
38,7
2598,2
868,0
32x6
43,8
3417,9
1013,6
33x0,75
26,1
1041,5
491,7
33x1,00
27,0
1157,9
517,2
33x1,50
29,2
1402,0
577,5
33x2,50
34,1
1966,3
719,9
33x4
38,7
2649,0
879,2
33x6
43,8
3489,7
1027,0
34x0,75
27,0
1078,3
509,2
34x1,00
28,0
1198,7
535,7
34x1,50
30,3
1450,9
598,2
34x2,50
35,3
2034,2
745,9
34x4
40,1
2739,8
911,3
34x6
45,4
3608,1
1064,6
35x0,75
27,0
1092,8
515,3
35x1,00
28,0
1216,0
542,2
35x1,50
30,3
1474,0
605,7
35x2,50
35,3
2070,0
755,3
35x4
40,1
2790,5
922,5
35x6
45,4
3679,9
1078,0
36x0,75
27,0
1107,4
521,4
36x1,00
28,0
1233,3
548,7
36x1,50
30,3
1497,0
613,1
36x2,50
35,3
2105,7
764,7
36x4
40,1
2841,2
933,7
36x6
45,4
3751,8
1091,5
37x0,75
27,0
1121,9
527,5
37x1,00
28,0
1250,7
555,2
37x1,50
30,3
1520,1
620,6
37x2,50
35,3
2141,5
774,0
37x4
40,1
2892,0
944,9
37x6
45,4
3823,7
1104,9

Характеристики

Характеристики
  • Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.1.2.1
  • Предел огнестойкости FE 180
  • Минимальный радиус изгиба 8 Dн, где Dн – максимальный наружный диаметр
  • Температура монтажа до -25... °C
  • Температура эксплуатации от -60... °C до 200 °C
  • Цвет оболочки черный, допускается изготовление другого цвета оболочки по требованию заказчика.
  • Срок службы 40 лет
  • Гарантийный срок эксплуатации 5 лет

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,75 1 1,5 2,5 4 6 10
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 26,0 19,5 7,98 8,0 4,95 3,3 1,91
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Рабочее напряжение, В, не более 660 или 1000

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 ТУ 3500-003-53930360-2013. Контрольная группа Скачать в PDF

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип кабелей в составе
Тип поверхности
Тип КНС
Производитель коробок
Время работоспособности
