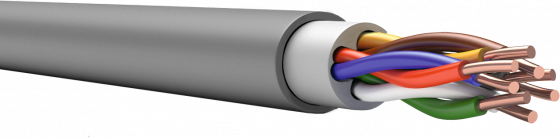

КПВСВнг(A)-LS-ХЛ

ТУ 3581-015-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Область применения

Применяется в промышленных сетях АСУ ТП, работающих на стандартах 4-20 мА, HART и других. Преимущественно в автоматизированных системах безопасности, связи, контроля и управления доступом. Во взрывобезопасных зонах с учетом требований ГОСТ Р МЭК 60079-14

Для прокладки, с учетом обьема горючей нагрузки кабелей, во внутренних электроустановках, а так же зданиях и закрытых кабельных сооружениях

Особенности

Кабель морозостойкий, подходит для эксплуатации в условиях сверхнизких температур

Условное обозначение при заказе и в документации

КПВСВнг(A)-LS-ХЛ NxT(э)xS ТУ 3581-015-53930360-2013, где N – число жил (пар, троек), T – тип скрутки, э – индивидуальный экран жил, S – сечение проводников

Конструкция

Тип проводника: однопроволочный медный проводник сечением от 0,2 мм² до 6 мм²

Изоляция: хладостойкий ПВХ пластикат с низким дымо- и газовыделением

Тип скрутки: пучковая(NхS) / парная(Nх2хS)

Оболочка: хладостойкий ПВХ пластикат с низким дымо- и газовыделением

Характеристики

Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.2.2
Минимальный радиус изгиба 4 Dн, где Dн – максимальный наружный диаметр
Температура монтажа до -40 °C
Температура эксплуатации от -70 °C до 70 °C
Цвет оболочки серый, допускается изготовление другого цвета оболочки по требованию заказчика.
Срок службы 30 лет
Гарантийный срок эксплуатации 5 лет

Электрические параметры

Значение для кабелей с номинальным сечением жил, мм²	0,50	0,75	1,0	1,5	2,5	4	6
Электрическое сопротивление постоянному току токопроводящих жил в соответствии с ГОСТ 22483, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более	36,0	24,5	18,1	12,1	7,41	4,61	3,08
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее	50
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более	200
Рабочее напряжение, В, не более	660
