TechnoLAN F/UTP SWA Cat 5e ZH нг(А)-FRHF

?

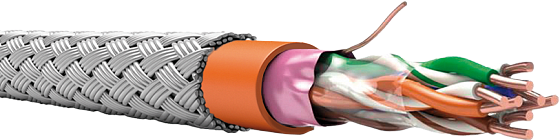

Изображение TechnoLAN F/UTP SWA Cat 5e ZH нг(А)-FRHF
ТУ 3574-019-53930360-2014

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRHF применяются для систем противопожарной защиты и систем безопасности, в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами.

Цвет оболочки:

- оранжевый, для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные жилы диаметром 0,52 мм.

Изоляция: сплошной полиэтилен.

Скрутка: пары скручены в сердечник с числом пар 1, 2 или 4.

Экран: алюмолавсановая лента с контактным проводником.

Оболочка: безгалогенная композиция (LSZH).

Броня: из стальных оцинкованных проволок.

Описание и xарактеристики

Описание и xарактеристики

Основные характеристики:

  • Экранированный;
  • Бронированный;
  • Огнестойкий;
  • Безгалогенный;
  • Минимальный радиус изгиба – 12хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -60 °C до +90 °C;
  • Температура монтажа: от -30 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
  • Срок службы: 30 лет.

Область применения:

  • Структурированные кабельные системы (СКС);
  • Системные безопасности;
  • Локальные вычислительные сети;
  • Телефонные сети;
  • Системы видеонаблюдения;
  • Системы охраны и контроля доступа;
  • Системы автоматизации и умного дома;
  • Сети низкого напряжения и мощности (Fast Ethernet, Ethernet, Ethernet plus и т.д.).

Пример записи условного обозначения кабеля при заказе и в документации:

TechnoLAN F/UTP SWA Cat 5e ZH нг(А)-FRHF Nx2x0,52 ТУ 3574-019-53930360-2014

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,52
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 95
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 5000
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 56
Рабочее напряжение, В, не более 145
