TechnoLAN F/UTP SWA PS Cat 5e ZH нг(А)-FRHF-МС

TechnoLAN®

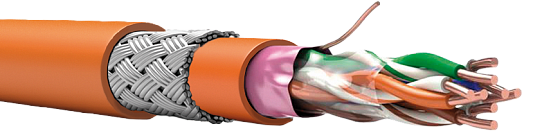

Изображение TechnoLAN F/UTP SWA PS Cat 5e ZH нг(А)-FRHF-МС

Область применения

применяется для построения локальных вычислительных (ЛВС) IP сетей, систем цифрового телевидения, систем видеонаблюдения, охраны и контроля доступа, систем автоматизации и умного дома. В сетях низкого напряжения и мощности (Fast Ethernet, Ethernet, Ethernet plus и т.д.)

Конструктивные особенности

Возникли вопросы? Вы всегда можете получить на них ответ по телефону или написав нам на почту.

Условное обозначение при заказе и в документации

TechnoLAN F/UTP SWA PS Cat 5e ZH нг(А)-FRHF-МС Nx2x0,52 ТУ 3574-019-53930360-2014, где N – кол-во пар

ТУ 3574-019-53930360-2014

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Конструкция

Тип проводника: однопроволочный медный проводник

Изоляция: комбинированная огнестойкая кремнийорганическая резиновая смесь и полиэтилен высокого давления

Термический барьер: отсутствует

Экран: алюмолавсановая лента с контактным проводником

Оболочка: маслостойкая безгалогенная полимерная композиция

Броня: оплетка из стальных оцинкованных проволок

Дополнительная защитная оболочка: есть

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
(мин. 400)
К заказу
2x2x0,52
11,2
172,4
71,1
4x2x0,52
12,1
208,5
86,7

Характеристики

Характеристики
  • Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.1.2.1
  • Предел огнестойкости FE 180
  • Минимальный радиус изгиба 12 Dн, где Dн – максимальный наружный диаметр
  • Температура монтажа до -15... °C
  • Температура эксплуатации от -60... °C до 60 °C
  • Цвет оболочки оранжевый, допускается изготовление другого цвета оболочки по требованию заказчика.
  • Срок службы 40 лет
  • Гарантийный срок эксплуатации 5 лет

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,52
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 95
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 5000
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 56
Рабочее напряжение, В, не более 145

Сертификаты

Сертификаты
Сертификат соответствия ТР ПБ ТУ 3574-019-53930360-2014 Скачать в PDF
Добровольный сертификат соответствия ТУ 3574-019-53930360-2014 Скачать в PDF

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип кабелей в составе
Тип поверхности
Тип КНС
Производитель коробок
Время работоспособности
Фильтр
ПРОМРУКАВ-ТехноЛайн ОКЛ-1 E30 ТУ 27.32.13.032.53930360-2020
Производитель: НЕПТУН (ПРОМРУКАВ™)
Тип поверхности: кирпич/бетон
Тип КНС: Лестничные лотки
Время работоспособности: E30 (30 мин.)
ПРОМРУКАВ-ТехноЛайн ОКЛ-2 E30 ТУ 27.32.13.032.53930360-2020
Производитель: НЕПТУН (ПРОМРУКАВ™)
Тип поверхности: кирпич/бетон
Тип КНС: Перфорированные лотки
Время работоспособности: E30 (30 мин.)
ПРОМРУКАВ-ТехноЛайн ОКЛ-3 E30 ТУ 27.32.13.032.53930360-2020
Производитель: НЕПТУН (ПРОМРУКАВ™)
Тип поверхности: кирпич/бетон
Тип КНС: Неперфорированные лотки
Время работоспособности: E30 (30 мин.)
ПРОМРУКАВ-ТехноЛайн ОКЛ-4 E30 ТУ 27.32.13.032.53930360-2020
Производитель: НЕПТУН (ПРОМРУКАВ™)
Тип поверхности: кирпич/бетон
Тип КНС: Проволочные лотки
Время работоспособности: E30 (30 мин.)
ПРОМРУКАВ-ТехноЛайн ОКЛ-5-3 E15 ТУ 27.32.13.032.53930360-2020
Производитель: НЕПТУН (ПРОМРУКАВ™)
Тип поверхности: гипсокартон
Тип КНС: Подвесы, скобы, хомуты
Время работоспособности: E15 (15 мин.)
