TechnoLAN F/UTP SWA PS Cat 5e ZH нг(А)-HF-ХЛ

?

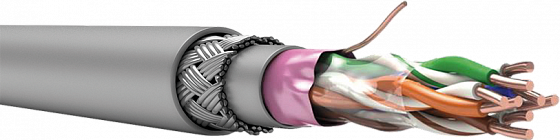

Изображение TechnoLAN F/UTP SWA PS Cat 5e ZH нг(А)-HF-ХЛ
ТУ 3574-019-53930360-2014

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-HF-ХЛ применяются в зданиях, сооружениях и закрытых кабельных сооружениях в условиях Крайнего Севера при эксплуатации и монтаже без предварительного подогрева.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III.

Цвет оболочки:

- черный, для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные жилы диаметром 0,52 мм.

Изоляция: сплошной полиэтилен.

Скрутка: пары скручены в сердечник с числом пар 1, 2 или 4.

Экран: алюмолавсановая лента с дренажным проводником.

Оболочка: хладостойкая безгалогенная композиция (LSZH).

Броня: из стальных оцинкованных проволок.

Оболочка (поверх брони): хладостойкая безгалогенная композиция (LSZH).

Описание и xарактеристики

Описание и xарактеристики

Основные характеристики:

  • Экранированный;
  • Бронированный, с дополнительным защитным шлангом, для прокладки в грунтах категории I-III ;
  • Безгалогенный;
  • Хладостойкий;
  • Минимальный радиус изгиба – 12хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -70 °C до +90 °C;
  • Температура монтажа: от -40 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.1.2.1;
  • Срок службы: 40 лет.

Область применения:

  • Структурированные кабельные системы (СКС);
  • Системные безопасности;
  • Локальные вычислительные сети;
  • Телефонные сети;
  • Системы видеонаблюдения;
  • Системы охраны и контроля доступа;
  • Системы автоматизации и умного дома;
  • Сети низкого напряжения и мощности (Fast Ethernet, Ethernet, Ethernet plus и т.д.).

Пример записи условного обозначения кабеля при заказе и в документации:

TechnoLAN F/UTP SWA PS Cat 5e ZH нг(А)-HF-ХЛ Nx2x0,52 ТУ 3574-019-53930360-2014

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Скачать в PDF (457 kB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,52
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 95
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 5000
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 56
Рабочее напряжение, В, не более 145
