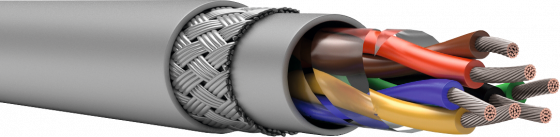

КСКлВВКВ-ВПнг(А)-LSLTx
ТУ 3581-013-53930360-2014
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
Применяется для соединения подвижных механизмов и элементов в составе автоматизированных систем (датчики, контроллеры, асинхронные и постоянные электродвигатели)
Кабель применяется в зданиях детских садов, школ, больниц, интернатов и домах престарелых
Особенности
Многопроволочные луженные жилы в конструкции, увеличивают гибкость кабеля, что позволяют использовать в труднодоступных местах с малым радиусом изгиба и устойчивы к агрессивным средам
Проволочная броня, защищает от внешнего механического воздействия и усилий на растяжение
Защитная оболочка поверх брони, защищает от воздействия коррозии и других внешних факторов. Допускается прокладка в грунтах категории I-III
Условное обозначение при заказе и в документации
КСКлВВКВ-ВПнг(А)-LSLTx Nx2хS ТУ 3581-013-53930360-2014, где N – кол-во пар, S – сечение проводников
Конструкция
Тип проводника: многопроволочный луженый медный проводник сечением от 0,2 мм2 до 2,5 мм2
Изоляция: низкотоксичный ПВХ пластикат с низким дымо- и газовыделением
Тип скрутки: парная
Оболочка: низкотоксичный ПВХ пластикат с низким дымо- и газовыделением
Броня: оплетка из стальных оцинкованных проволок
Дополнительная защитная оболочка: Есть
Размеры
мм
кг/км
л/км
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.1.2
- Минимальный радиус изгиба 5 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -10 °C
- Температура эксплуатации от -50 °C до 70 °C
- Цвет оболочки серый, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 30 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Величина параметра для кабеля с номинальным сечением, мм2 | 0,20 | 0,35 | 0,50 | 0,75 | 1,0 | 1,5 | 2,5 |
|---|---|---|---|---|---|---|---|
| Электрическое сопротивление постоянному току токопроводящих жил в соответствии с ГОСТ 22483, пересчитанная на 1 км и температуру 20 °С, Ом, не более | 113,4 | 60,0 | 40,1 | 26,7 | 20,0 | 13,7 | 8,21 |
| Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С на 1 км, МОм*км, не менее | 20 | ||||||
| Электрическая емкость между соседними проводниками (жила-жила), пересчитанная на 1 км, нФ, не более | 80 | 85 | 95 | 105 | 110 | 110 | 125 |
| Индуктивность кабеля, пересчитанная на 1 км, мГн, не более | 0,70 | 0,65 | 0,58 | 0,53 | 0,50 | 0,49 | 0,43 |
| Рабочее напряжение, не более | 500 В | ||||||
