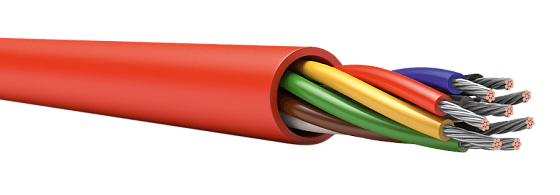

КПГКПнг(A)-FRHF Л
ТУ 3565-002-53930360-2008
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
В зданиях, где массовое скопление людей - метро, ТЦ, стадионы, комплексы и высотные многофункциональные здания
Для систем охранно-пожарной сигнализации (ОПС), противопожарной защиты (СПЗ), оповещения и управления эвакуацией (СОУЭ), контроля и управления доступом (СКУД) и огнестойких кабельных линий (ОКЛ) - ЭЛЕКТРОПРОВОДКИ (ГОСТ Р 53316)
Особенности
Возникли вопросы? Вы всегда можете получить на них ответ по телефону или написав нам на почту.
Условное обозначение при заказе и в документации
КПГКПнг(A)-FRHF NxTxS Л ТУ 3565-002-53930360-2008, где N – кол-во пар, T – тип скрутки, S – сечение проводников, Л – луженый
Конструкция
Тип проводника: многопроволочный луженый медный проводник сечением от 0,2 мм2 до 6 мм2
Изоляция: огнестойкая кремнийорганическая резина
Тип скрутки: пучковая(NхS) / парная(Nх2хS)
Оболочка: безгалогенная полимерная композиция
Размеры
мм
кг/км
л/км
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.1.2.1
- Предел огнестойкости FE 180
- Минимальный радиус изгиба 6 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -30 °C
- Температура эксплуатации от -60 °C до 90 °C
- Цвет оболочки красный, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 40 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Номинальные сечения жил, мм2 | 0,20 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
|---|---|---|---|---|---|---|---|---|---|
| Электрическое сопротивление постоянному току луженых токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 113,4 | 60,0 | 40,1 | 26,7 | 20,0 | 13,7 | 8,21 | 5,09 | 3,39 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее | 100 | ||||||||
| Электрическая емкость рабочей пары на 1 км длины кабеля, нФ, не более | 60 | 65 | 65 | 70 | 75 | 80 | 85 | 95 | 115 |
| Коэффициент затухания при частоте 1 кГц при температуре 20 °С, дБ/км, не более | 2,10 | 1,45 | 1,30 | 1,15 | 1,00 | 0,80 | 0,55 | 0,50 | 0,40 |
| Рабочее напряжение, В, не более | 300 | ||||||||
Входит в состав ОКЛ
