КПКЭПКПнг(А)-FRHF
ТУ 3565-002-53930360-2008
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
В зданиях, где массовое скопление людей - метро, ТЦ, стадионы, комплексы и высотные многофункциональные здания
Для систем охранно-пожарной сигнализации (ОПС), противопожарной защиты (СПЗ), оповещения и управления эвакуацией (СОУЭ) и огнестойких кабельных линий (ОКЛ) - ЭЛЕКТРОПРОВОДКИ (ГОСТ Р 53316)
Особенности
Наличие экрана позволяет, использовать для защиты от повышенного влияния электромагнитных помех
Проволочная броня, защищает от внешнего механического воздействия и усилий на растяжение
Защитная оболочка поверх брони, защищает ее от воздействия коррозии и других внешних факторов. Допускается прокладка в грунтах категории I-III
Условное обозначение при заказе и в документации
КПКЭПКПнг(А)-FRHF NxTxS ТУ 3565-002-53930360-2008, где N – кол-во пар, T – тип скрутки, S – сечение проводников

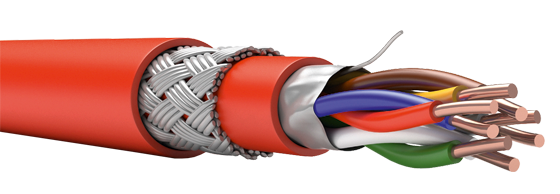

Конструкция
Тип проводника: однопроволочный медный проводник сечением от 0,2 мм2 до 6 мм2
Изоляция: огнестойкая кремнийорганическая резина
Тип скрутки: пучковая(NхS) / парная(Nх2хS)
Экран: алюмолавсановая лента с контактным проводником
Оболочка: безгалогенная полимерная композиция
Броня: оплетка из стальных оцинкованных проволок
Дополнительная защитная оболочка: Есть
Размеры
мм
кг/км
л/км
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.1.2.1
- Предел огнестойкости FE 180
- Минимальный радиус изгиба 6 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -30 °C
- Температура эксплуатации от -60 °C до 90 °C
- Цвет оболочки красный, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 40 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Номинальные сечения жил, мм2 | 0,20 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
|---|---|---|---|---|---|---|---|---|---|
| Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 88,8 | 50,7 | 36,0 | 24,5 | 18,1 | 12,1 | 7,41 | 4,61 | 3,08 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее | 100 | ||||||||
| Электрическая емкость рабочей пары на 1 м длины кабеля, пФ, не более | 70 | 75 | 85 | 85 | 90 | 95 | 105 | 115 | 125 |
| Коэффициент затухания, пересчитанный на температуру 20 °С и длину 1 км при частоте 1 кГц, дБ, не более | 1,95 | 1,40 | 1,20 | 1,10 | 0,90 | 0,70 | 0,50 | 0,42 | 0,36 |
| Рабочее напряжение, В, не более | 300 | ||||||||
Сертификаты
Входит в состав ОКЛ
