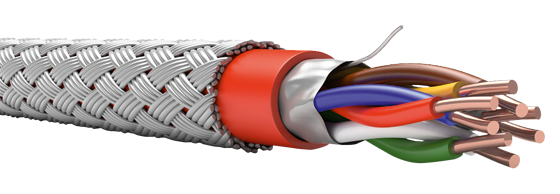

КПКЭВКГнг(А)-FRLS
ТУ 3565-002-53930360-2008

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRLS применяются во внутренних электроустановках, производственных помещениях, закрытых кабельных сооружениях и т.п.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки: нг(А)-FRLS - красный, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные жилы сечением от 0,2 до 6,0 мм2.

Изоляция: огнестойкая кремнийорганическая резина. Проводники или пары скручены в сердечник с числом жил или пар до 37.

Экран: алюмолавсановая лента с контактным проводником.

Оболочка: нг(А)-FRLS – ПВХ пластикат с низким дымо- и газовыделением.

Броня: из стальных оцинкованных проволок.

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
К заказу
1x2x0,20
5,50
46,00
10,70
1x2x0,35
5,90
53,30
12,10
1x2x0,50
6,50
62,19
14,70
1x2x0,75
6,70
69,48
15,90
1x2x1,00
7,10
77,02
17,20
1x2x1,50
7,90
97,72
22,30
1x2x2,50
8,70
124,64
25,90
1x2x4
10,40
176,84
34,90
1x2x6
11,40
224,86
39,80
2x2x0,20
6,00
55,87
13,80
2x2x0,35
6,40
67,42
15,80
2x2x0,5
7,10
80,69
20,10
2x2x0,75
7,60
95,57
22,30
2x2x1,0
8,10
110,55
26,00
2x2x1,5
8,90
140,60
31,50
2x2x2,5
9,90
188,12
36,90
2x2x4
18,10
348,72
74,10
2x2x6
20,10
446,01
84,60
3x2x0,20
8,30
88,02
24,60
3x2x0,35
9,10
106,72
28,10
3x2x0,50
10,20
128,42
35,20
3x2x0,75
10,60
148,85
38,40
3x2x1,00
11,40
168,25
41,60
3x2x1,50
12,50
212,43
49,50
3x2x2,50
14,10
286,01
58,30
3x2x4
17,40
426,91
81,20
3x2x6
19,60
573,13
99,10
4x2x0,20
8,90
100,73
28,90
4x2x0,35
9,80
124,05
33,20
4x2x0,50
11,10
150,58
41,90
4x2x0,75
11,50
177,03
46,00
4x2x1,00
12,40
201,30
49,80
4x2x1,50
13,70
257,81
59,80
4x2x2,50
15,40
352,71
70,50
4x2x4
19,40
544,07
105,10
4x2x6
21,50
722,18
120,70
5x2x0,20
10,30
121,17
35,40
5x2x0,35
11,40
150,28
40,80
5x2x0,50
13,00
183,39
51,60
5x2x0,75
13,60
216,42
56,70
5x2x1,00
14,70
246,71
61,50
5x2x1,50
16,30
317,28
73,90
5x2x2,50
18,60
445,83
92,90
5x2x4
23,50
686,80
137,40
5x2x6
26,20
910,73
157,80
6x2x0,20
10,30
127,77
38,10
6x2x0,35
11,40
160,60
43,90
6x2x0,50
13,00
197,17
56,10
6x2x0,75
13,60
235,77
61,90
6x2x1,00
14,70
270,01
67,10
6x2x1,50
16,30
351,54
81,10
6x2x2,50
18,60
499,60
101,70
6x2x4
23,50
776,74
150,90
6x2x6
26,20
1039,63
173,50
7x2x0,2
10,30
134,37
40,80
7x2x0,35
11,40
170,92
47,10
7x2x0,50
13,00
210,96
60,60
7x2x0,75
13,60
255,11
67,10
7x2x1,00
14,70
293,31
72,70
7x2x1,50
16,30
385,81
88,30
7x2x2,50
18,60
553,36
110,40
7x2x4
23,50
866,68
164,30
7x2x6
26,20
1168,54
189,20
8x2x0,2
11,10
148,02
45,40
8x2x0,35
12,20
189,34
52,50
8x2x0,50
14,00
234,42
67,70
8x2x0,75
14,60
284,65
75,10
8x2x1,00
15,80
327,86
81,30
8x2x1,50
17,60
432,89
99,00
8x2x2,50
20,20
622,85
123,70
8x2x4
25,50
978,13
184,30
8x2x6
28,60
1337,07
221,20
9x2x0,2
12,00
164,00
50,60
9x2x0,35
13,40
210,45
58,60
9x2x0,50
15,40
261,10
75,70
9x2x0,75
16,00
317,59
84,00
9x2x1,00
17,40
366,15
91,00
9x2x1,50
19,60
494,73
116,80
9x2x2,50
22,20
697,57
138,60
9x2x4
28,10
1096,75
206,60
9x2x6
31,70
1500,11
248,00
10x2x0,2
12,70
177,65
55,20
10x2x0,35
14,20
228,86
64,00
10x2x0,50
16,30
284,55
82,80
10x2x0,75
17,10
347,13
92,00
10x2x1,00
18,70
410,74
105,30
10x2x1,50
20,90
542,49
128,00
10x2x2,50
23,90
779,82
159,20
10x2x4
30,30
1224,28
236,10
10x2x6
34,10
1672,67
282,50
11x2x0,2
13,10
187,77
58,90
11x2x0,35
14,60
243,23
68,30
11x2x0,50
16,80
303,17
88,60
11x2x0,75
17,60
371,57
98,60
11x2x1,00
19,30
439,96
112,70
11x2x1,50
21,50
583,51
137,10
11x2x2,50
24,70
841,84
170,50
11x2x4
31,30
1325,49
253,10
11x2x6
35,30
1814,96
302,70
12x2x0,2
13,10
194,37
61,60
12x2x0,35
14,60
253,55
71,50
12x2x0,50
16,80
316,96
93,10
12x2x0,75
17,60
390,91
103,80
12x2x1,00
19,30
463,26
118,30
12x2x1,50
21,50
617,77
144,30
12x2x2,50
24,70
895,61
179,30
12x2x4
31,30
1415,43
266,50
12x2x6
35,30
1943,86
318,40
13x2x0,2
13,70
207,07
65,90
13x2x0,35
15,30
270,88
76,60
13x2x0,50
17,70
339,13
99,90
13x2x0,75
18,70
429,13
117,00
13x2x1,00
20,30
496,83
126,80
13x2x1,50
22,70
663,73
155,00
13x2x2,50
26,00
963,68
192,40
13x2x4
33,10
1524,91
286,30
13x2x6
37,20
2095,98
341,90
14x2x0,2
13,70
213,67
68,60
14x2x0,35
15,30
281,20
79,70
14x2x0,50
17,70
352,91
104,40
14x2x0,75
18,70
448,48
122,20
14x2x1,00
20,30
520,13
132,40
14x2x1,50
22,70
698,00
162,20
14x2x2,50
26,00
1017,45
201,20
14x2x4
33,10
1614,85
299,70
14x2x6
37,20
2224,88
357,60
15x2x0,2
14,40
227,08
73,10
15x2x0,35
16,10
299,34
85,00
15x2x0,50
18,90
386,18
117,10
15x2x0,75
19,70
478,20
130,40
15x2x1,00
21,40
554,88
141,40
15x2x1,50
24,10
758,18
180,60
15x2x2,50
27,50
1087,18
214,80
15x2x4
35,20
1745,19
331,10
15x2x6
39,40
2379,67
382,00
16x2x0,2
14,40
233,68
75,80
16x2x0,35
16,10
309,66
88,20
16x2x0,50
18,90
399,96
121,60
16x2x0,75
19,70
497,55
135,60
16x2x1,00
21,40
578,18
146,90
16x2x1,50
24,10
792,44
187,80
16x2x2,50
27,50
1140,94
223,50
16x2x4
35,20
1835,12
344,60
16x2x6
39,40
2508,58
397,70
17x2x0,2
15,20
247,32
80,40
17x2x0,35
17,00
328,07
93,60
17x2x0,50
19,90
423,94
129,00
17x2x0,75
20,80
527,63
144,00
17x2x1,00
22,60
613,32
156,00
17x2x1,50
25,50
840,89
199,40
17x2x2,50
29,30
1226,75
246,40
17x2x4
37,20
1948,65
365,90
17x2x6
41,70
2664,26
422,40
18x2x0,2
15,20
253,92
83,10
18x2x0,35
17,00
338,39
96,80
18x2x0,50
19,90
437,72
133,50
18x2x0,75
20,80
546,97
149,20
18x2x1,00
22,60
636,62
161,60
18x2x1,50
25,50
875,15
206,60
18x2x2,50
29,30
1280,51
255,20
18x2x4
37,20
2038,58
379,30
18x2x6
41,70
2793,16
438,10
19x2x0,2
15,20
260,52
85,80
19x2x0,35
17,00
348,71
99,90
19x2x0,50
19,90
451,51
138,00
19x2x0,75
20,80
566,32
154,40
19x2x1,00
22,60
659,92
167,20
19x2x1,50
25,50
909,41
213,80
19x2x2,50
29,30
1334,28
263,90
19x2x4
37,20
2128,52
392,80
19x2x6
41,70
2922,07
453,80
20x2x0,2
15,90
274,16
90,40
20x2x0,35
17,80
367,13
105,30
20x2x0,50
20,90
475,48
145,40
20x2x0,75
21,80
596,40
162,70
20x2x1,00
23,90
707,81
183,50
20x2x1,50
26,80
957,86
225,30
20x2x2,50
30,80
1405,35
278,20
20x2x4
39,20
2242,04
414,10
20x2x6
44,00
3077,75
478,50
21x2x0,2
15,90
280,76
93,00
21x2x0,35
17,80
377,45
108,50
21x2x0,50
20,90
489,27
149,90
21x2x0,75
21,80
615,74
167,90
21x2x1,00
23,90
731,11
189,10
21x2x1,50
26,80
992,12
232,50
21x2x2,50
30,80
1459,12
287,00
21x2x4
39,20
2331,98
427,50
21x2x6
44,00
3206,65
494,20
22x2x0,2
17,60
303,79
100,20
22x2x0,35
19,90
417,33
122,90
22x2x0,50
23,40
539,28
168,50
22x2x0,75
24,50
673,17
187,90
22x2x1,00
26,60
783,45
203,70
22x2x1,50
30,10
1075,42
259,20
22x2x2,50
34,60
1571,55
319,50
22x2x4
43,90
2476,96
459,40
22x2x6
49,30
3398,04
530,90
23x2x0,2
17,60
310,39
102,90
23x2x0,35
19,90
427,65
126,00
23x2x0,50
23,40
553,07
172,90
23x2x0,75
24,50
692,51
193,10
23x2x1,00
26,60
806,75
209,20
23x2x1,50
30,10
1109,68
266,50
23x2x2,50
34,60
1625,32
328,20
23x2x4
43,90
2566,89
472,90
23x2x6
49,30
3526,94
546,60
24x2x0,2
17,60
316,99
105,60
24x2x0,35
19,90
437,97
129,20
24x2x0,50
23,40
566,86
177,40
24x2x0,75
24,50
711,86
198,30
24x2x1,00
26,60
830,05
214,80
24x2x1,50
30,10
1143,94
273,70
24x2x2,50
34,60
1679,08
337,00
24x2x4
43,90
2656,83
486,30
24x2x6
49,30
3655,85
562,30
25x2x0,2
18,10
336,86
114,70
25x2x0,35
20,30
452,55
133,60
25x2x0,50
23,90
586,00
183,50
25x2x0,75
25,00
736,84
205,20
25x2x1,00
27,20
859,57
222,30
25x2x1,50
30,70
1185,64
283,30
25x2x2,50
35,30
1741,90
348,70
25x2x4
44,90
2758,56
503,70
25x2x6
50,40
3798,14
582,50
26x2x0,2
18,10
343,46
117,30
26x2x0,35
20,30
462,87
136,80
26x2x0,50
23,90
599,78
188,00
26x2x0,75
25,00
756,18
210,40
26x2x1,00
27,20
882,87
227,90
26x2x1,50
30,70
1219,90
290,50
26x2x2,50
35,30
1795,66
357,50
26x2x4
44,90
2848,49
517,10
26x2x6
50,40
3927,05
598,20
27x2x0,2
18,10
350,06
120,00
27x2x0,35
20,30
473,19
140,00
27x2x0,50
23,90
613,57
192,50
27x2x0,75
25,00
775,53
215,60
27x2x1,00
27,20
906,17
233,50
27x2x1,50
30,70
1254,16
297,70
27x2x2,50
35,30
1849,43
366,20
27x2x4
44,90
2938,43
530,50
27x2x6
50,40
4055,95
613,90
28x2x0,2
18,80
363,09
124,60
28x2x0,35
21,10
490,90
145,30
28x2x0,50
24,70
636,63
199,80
28x2x0,75
25,90
804,65
223,80
28x2x1,00
28,20
940,26
242,40
28x2x1,50
31,90
1301,31
309,00
28x2x2,50
36,70
1918,89
380,20
28x2x4
46,60
3048,81
550,80
28x2x6
52,40
4208,07
637,40
29x2x0,2
18,80
369,69
127,20
29x2x0,35
21,10
501,22
148,50
29x2x0,50
24,70
650,42
204,30
29x2x0,75
25,90
823,99
229,00
29x2x1,00
28,20
963,56
248,00
29x2x1,50
31,90
1335,57
316,20
29x2x2,50
36,70
1972,65
389,00
29x2x4
47,10
3145,01
566,60
29x2x6
52,80
4343,34
655,60
30x2x0,2
18,80
376,29
129,90
30x2x0,35
21,10
511,54
151,60
30x2x0,50
24,70
664,21
208,80
30x2x0,75
25,90
843,34
234,20
30x2x1,00
28,20
986,86
253,60
30x2x1,50
31,90
1369,84
323,40
30x2x2,50
36,70
2026,42
397,70
30x2x4
46,60
3228,68
577,70
30x2x6
52,40
4465,88
668,80
31x2x0,2
19,50
390,05
134,70
31x2x0,35
21,90
530,10
157,20
31x2x0,50
25,70
688,34
216,40
31x2x0,75
26,90
873,59
242,80
31x2x1,00
29,50
1037,84
272,00
31x2x1,50
33,10
1418,47
335,30
31x2x2,50
38,20
2097,69
412,30
31x2x4
48,50
3341,42
598,70
31x2x6
54,60
4620,66
693,20
32x2x0,2
19,50
396,65
137,40
32x2x0,35
21,90
540,42
160,40
32x2x0,50
25,70
702,12
220,90
32x2x0,75
26,90
892,93
248,00
32x2x1,00
29,50
1061,14
277,60
32x2x1,50
33,10
1452,73
342,50
32x2x2,50
38,20
2151,45
421,10
32x2x4
48,50
3431,35
612,20
32x2x6
54,60
4749,57
708,90
33x2x0,2
19,50
403,25
140,00
33x2x0,35
21,90
550,74
163,60
33x2x0,50
25,70
715,91
225,40
33x2x0,75
26,90
912,28
253,20
33x2x1,00
29,50
1084,44
283,20
33x2x1,50
33,10
1487,00
349,70
33x2x2,50
38,20
2205,22
429,80
33x2x4
48,50
3521,29
625,60
33x2x6
54,60
4878,47
724,60
34x2x0,2
20,20
417,27
144,90
34x2x0,35
22,70
569,58
169,20
34x2x0,50
26,70
740,40
233,20
34x2x0,75
27,90
942,90
261,90
34x2x1,00
30,70
1120,78
293,00
34x2x1,50
34,60
1554,44
372,50
34x2x2,50
39,70
2277,09
444,60
34x2x4
50,50
3634,81
646,90
34x2x6
56,80
5034,16
749,30
35x2x0,2
20,20
423,87
147,60
35x2x0,35
22,70
579,90
172,40
35x2x0,50
26,70
754,19
237,70
35x2x0,75
27,90
962,25
267,10
35x2x1,00
30,70
1144,08
298,60
35x2x1,50
34,60
1588,70
379,70
35x2x2,50
39,70
2330,85
453,40
35x2x4
50,50
3724,75
660,40
35x2x6
56,80
5163,06
765,00
36x2x0,2
20,20
430,47
150,20
36x2x0,35
22,70
590,22
175,60
36x2x0,50
26,70
767,97
242,10
36x2x0,75
27,90
981,59
272,30
36x2x1,00
30,70
1167,38
304,20
36x2x1,50
34,60
1622,97
386,90
36x2x2,50
39,70
2384,62
462,10
36x2x4
50,50
3814,69
673,80
36x2x6
56,80
5291,97
780,70
37x2x0,2
20,20
437,07
152,90
37x2x0,35
22,70
600,54
178,70
37x2x0,50
26,70
781,76
246,60
37x2x0,75
27,90
1000,94
277,50
37x2x1,00
30,70
1190,68
309,80
37x2x1,50
34,60
1657,23
394,10
37x2x2,50
39,70
2438,38
470,80
37x2x4
50,50
3904,62
687,20
37x2x6
56,80
5420,87
796,40
2x0,2
5,50
45,99
10,70
2x0,35
5,90
53,30
12,10
2x0,50
6,50
62,18
14,70
2x0,75
6,70
69,48
15,90
2x1,00
7,10
77,02
17,20
2x1,50
7,90
97,72
22,30
2x2,50
8,70
124,65
25,90
2x4
10,50
177,61
35,10
2x6
11,50
225,63
40,00
3x0,2
5,60
49,86
11,90
3x0,35
6,00
59,13
13,60
3x0,50
6,70
69,99
17,00
3x0,75
7,10
81,75
18,90
3x1,00
7,30
89,98
20,00
3x1,50
8,30
117,95
26,50
3x2,50
9,20
154,93
30,90
3x4
10,90
227,04
43,50
3x6
12,00
295,09
49,70
4x0,2
6,00
55,87
13,80
4x0,35
6,40
67,42
15,80
4x0,50
7,10
80,69
20,10
4x0,75
7,60
95,57
22,30
4x1,00
8,10
110,55
26,00
4x1,50
8,90
140,60
31,50
4x2,50
9,90
188,12
36,90
4x4
11,90
280,57
52,60
4x6
13,10
369,09
60,30
5x0,2
6,30
62,23
15,80
5x0,35
6,80
76,12
18,20
5x0,50
7,60
91,87
23,20
5x0,75
8,30
114,59
28,20
5x1,00
8,70
127,49
30,10
5x1,50
9,60
163,95
36,60
5x2,50
10,70
222,14
43,00
5x4
13,00
335,18
62,10
5x6
14,30
444,30
71,30
6x0,2
6,70
68,71
17,80
6x0,35
7,30
84,95
20,60
6x0,50
8,40
107,89
28,70
6x0,75
8,90
129,43
32,10
6x1,00
9,30
144,62
34,20
6x1,50
10,40
187,53
41,90
6x2,50
11,60
256,43
49,30
6x4
14,10
390,14
71,60
6x6
15,60
519,91
82,30
7x0,2
6,70
71,67
18,90
7x0,35
7,30
89,75
21,90
7x0,50
8,40
114,39
30,70
7x0,75
8,90
138,60
34,40
7x1,00
9,30
155,74
36,70
7x1,50
10,40
204,05
45,20
7x2,50
11,60
282,48
53,30
7x4
14,10
434,44
78,20
7x6
15,60
583,41
90,10
8x0,2
7,10
78,15
20,90
8x0,35
7,90
103,03
26,40
8x0,50
8,90
126,01
34,10
8x0,75
9,50
153,44
38,30
8x1,00
9,90
172,88
40,80
8x1,50
11,10
227,64
50,40
8x2,50
12,40
316,77
59,50
8x4
15,10
489,40
87,80
8x6
16,80
659,03
101,10
9x0,2
7,60
85,79
23,20
9x0,35
8,50
113,51
29,40
9x0,50
9,60
139,33
38,00
9x0,75
10,30
170,16
42,60
9x1,00
10,70
192,02
45,50
9x1,50
12,10
253,58
56,30
9x2,50
13,50
353,81
66,60
9x4
16,60
547,91
98,30
9x6
18,70
748,70
118,90
10x0,2
8,20
96,85
27,40
10x0,35
8,90
122,57
31,90
10x0,50
10,10
150,94
41,40
10x0,75
10,90
185,00
46,50
10x1,00
11,30
209,15
49,70
10x1,50
12,80
277,16
61,50
10x2,50
14,40
388,10
72,80
10x4
17,70
602,87
107,80
10x6
19,90
824,96
130,40
11x0,2
8,40
101,67
29,00
11x0,35
9,20
129,50
33,80
11x0,50
10,40
160,00
44,10
11x0,75
11,20
197,00
49,60
11x1,00
11,70
223,28
53,00
11x1,50
13,10
297,21
65,80
11x2,50
14,80
418,27
77,90
11x4
18,40
662,41
121,40
11x6
20,50
894,84
140,00
12x0,2
8,40
104,64
30,20
12x0,35
9,20
134,30
35,20
12x0,50
10,40
166,51
46,10
12x0,75
11,20
206,17
51,90
12x1,00
11,70
234,40
55,50
12x1,50
13,10
313,73
69,00
12x2,50
14,80
444,33
81,90
12x4
18,40
706,71
128,00
12x6
20,50
958,34
147,70
13x0,2
8,70
110,81
32,20
13x0,35
9,50
142,79
37,60
13x0,50
10,80
177,44
49,30
13x0,75
11,70
220,25
55,50
13x1,00
12,20
250,73
59,40
13x1,50
13,80
336,38
74,00
13x2,50
15,50
477,52
87,90
13x4
19,40
760,74
137,50
13x6
21,60
1032,90
158,70
14x0,2
8,70
113,78
33,30
14x0,35
9,50
147,59
38,90
14x0,50
10,80
183,95
51,30
14x0,75
11,70
229,42
57,80
14x1,00
12,20
261,85
61,90
14x1,50
13,80
352,90
77,30
14x2,50
15,50
503,58
91,90
14x4
19,40
805,04
144,10
14x6
21,60
1096,40
166,40
15x0,2
9,10
120,33
35,40
15x0,35
10,00
156,51
41,40
15x0,50
11,30
195,39
54,70
15x0,75
12,20
244,07
61,60
15x1,00
12,80
278,79
66,00
15x1,50
14,50
376,25
82,50
15x2,50
16,40
537,59
98,10
15x4
20,50
860,20
153,90
15x6
22,80
1172,24
177,70
16x0,2
9,10
123,30
36,50
16x0,35
10,00
161,31
42,80
16x0,50
11,30
201,90
56,70
16x0,75
12,20
253,24
63,90
16x1,00
12,80
289,91
68,50
16x1,50
14,50
392,77
85,80
16x2,50
16,40
563,65
102,10
16x4
20,50
904,50
160,50
16x6
22,80
1235,74
185,50
17x0,2
9,50
129,97
38,60
17x0,35
10,40
170,37
45,30
17x0,50
11,90
213,51
60,10
17x0,75
12,80
268,08
67,80
17x1,00
13,40
307,04
72,70
17x1,50
15,20
416,35
91,00
17x2,50
17,20
597,94
108,30
17x4
21,60
960,03
170,40
17x6
24,30
1324,92
204,40
18x0,2
9,50
132,93
39,70
18x0,35
10,40
175,16
46,60
18x0,50
11,90
220,02
62,10
18x0,75
12,80
277,25
70,10
18x1,00
13,40
318,16
75,20
18x1,5
15,20
432,87
94,30
18x2,5
17,20
623,99
112,30
18x4
21,60
1004,33
177,00
18x6
24,30
1388,42
212,10
19x0,2
9,50
135,90
40,80
19x0,35
10,40
179,96
48,00
19x0,50
11,90
226,53
64,10
19x0,75
12,80
286,42
72,40
19x1,00
13,40
329,29
77,70
19x1,50
15,20
449,39
97,60
19x2,50
17,20
650,05
116,30
19x4
21,60
1048,63
183,60
19x6
24,30
1451,92
219,80
20x0,2
9,80
142,57
43,00
20x0,35
10,80
189,02
50,50
20x0,50
12,40
238,14
67,50
20x0,75
13,40
301,26
76,30
20x1,00
14,00
346,42
81,80
20x1,50
15,90
472,98
102,80
20x2,5
18,20
694,15
128,00
20x4
22,60
1104,16
193,50
20x6
25,50
1528,83
231,70
21x0,2
9,80
145,54
44,10
21x0,35
10,80
193,82
51,90
21x0,50
12,40
244,65
69,50
21x0,75
13,40
310,43
78,60
21x1,00
14,00
357,54
84,30
21x1,50
15,90
489,50
106,10
21x2,50
18,20
720,20
132,00
21x4
22,60
1148,46
200,10
21x6
25,50
1592,33
239,40
22x0,2
10,70
157,16
47,60
22x0,35
11,90
208,56
56,00
22x0,50
13,60
263,07
74,80
22x0,75
14,70
332,82
84,50
22x1,00
15,50
382,69
90,70
22x1,50
17,60
522,50
113,90
22x2,50
20,20
766,49
142,00
22x4
25,40
1232,47
222,20
22x6
28,60
1702,29
265,60
23x0,2
10,70
160,12
48,70
23x0,35
11,90
213,36
57,30
23x0,50
13,60
269,58
76,80
23x0,75
14,70
341,99
86,80
23x1,00
15,50
393,81
93,20
23x1,50
17,60
539,02
117,20
23x2,50
20,20
792,55
146,00
23x4
25,40
1276,78
228,80
23x6
28,60
1765,79
273,40
24x0,2
10,70
163,09
49,80
24x0,35
11,90
218,16
58,70
24x0,50
13,60
276,09
78,80
24x0,75
14,70
351,16
89,10
24x1,00
15,50
404,94
95,70
24x1,50
17,60
555,55
120,50
24x2,50
20,20
818,61
150,00
24x4
25,40
1321,08
235,40
24x6
28,60
1829,29
281,10
25x0,2
10,90
167,91
51,40
25x0,35
12,10
225,09
60,60
25x0,50
13,90
285,15
81,50
25x0,75
15,00
363,17
92,20
25x1,00
15,80
419,06
99,00
25x1,50
18,20
585,37
130,20
25x2,50
20,60
849,00
155,20
25x4
25,90
1371,28
243,80
25x6
29,20
1899,81
291,10
26x0,2
10,90
170,87
52,50
26x0,35
12,10
229,89
62,00
26x0,50
13,90
291,65
83,50
26x0,75
15,00
372,34
94,50
26x1,00
15,80
430,18
101,50
26x1,50
18,20
601,89
133,50
26x2,50
20,60
875,06
159,20
26x4
25,90
1415,58
250,50
26x6
29,20
1963,31
298,80
27x0,2
10,90
173,84
53,70
27x0,35
12,10
234,69
63,30
27x0,50
13,90
298,16
85,50
27x0,75
15,00
381,51
96,80
27x1,00
15,80
441,30
104,00
27x1,50
18,20
618,41
136,80
27x2,50
20,60
901,11
163,20
27x4
25,90
1459,89
257,10
27x6
29,20
2026,81
306,60
28x0,2
11,20
180,02
55,70
28x0,35
12,50
243,18
65,70
28x0,50
14,30
309,09
88,70
28x0,75
15,50
395,59
100,50
28x1,00
16,30
457,64
107,90
28x1,50
18,80
641,38
142,00
28x2,50
21,40
934,69
169,40
28x4
26,90
1514,41
266,80
28x6
30,30
2102,49
318,20
29x0,2
11,20
182,98
56,80
29x0,35
12,50
247,98
67,10
29x0,50
14,30
315,60
90,70
29x0,75
15,50
404,76
102,80
29x1,00
16,30
468,76
110,40
29x1,50
18,80
657,90
145,30
29x2,50
21,40
960,74
173,40
29x4
26,90
1558,71
273,40
29x6
30,30
2165,99
326,00
30x0,2
11,20
185,95
57,90
30x0,35
12,50
252,78
68,40
30x0,50
14,30
322,10
92,70
30x0,75
15,50
413,94
105,10
30x1,00
16,30
479,88
112,90
30x1,50
18,80
674,42
148,60
30x2,50
21,40
986,80
177,40
30x4
26,90
1603,02
280,10
30x6
30,30
2229,49
333,70
31x0,2
11,60
192,50
60,00
31x0,35
12,90
261,69
70,90
31x0,50
14,80
333,55
96,10
31x0,75
16,10
428,58
108,90
31x1,00
16,90
496,81
117,00
31x1,50
19,50
698,14
154,00
31x2,50
22,20
1021,24
183,80
31x4
28,00
1658,72
290,20
31x6
31,50
2306,58
345,80
32x0,2
11,60
195,46
61,10
32x0,35
12,90
266,49
72,30
32x0,50
14,80
340,06
98,10
32x0,75
16,10
437,76
111,20
32x1,00
16,90
507,93
119,50
32x1,50
19,50
714,66
157,30
32x2,50
22,20
1047,30
187,80
32x4
28,00
1703,02
296,80
32x6
31,50
2370,08
353,50
33x0,2
11,60
198,43
62,20
33x0,35
12,90
271,29
73,60
33x0,50
14,80
346,56
100,10
33x0,75
16,10
446,93
113,50
33x1,00
16,90
519,05
122,00
33x1,50
19,50
731,18
160,60
33x2,50
22,20
1073,35
191,80
33x4
28,00
1747,32
303,40
33x6
31,50
2433,58
361,30
34x0,2
12,00
205,10
64,30
34x0,35
13,30
280,35
76,20
34x0,50
15,40
358,18
103,50
34x0,75
16,70
461,76
117,40
34x1,00
17,50
536,19
126,10
34x1,50
20,20
755,14
166,00
34x2,50
23,00
1108,08
198,40
34x4
29,30
1818,93
322,70
34x6
32,80
2511,13
373,50
35x0,2
12,00
208,07
65,50
35x0,35
13,30
285,15
77,50
35x0,50
15,40
364,68
105,50
35x0,75
16,70
470,94
119,70
35x1,00
17,50
547,31
128,60
35x1,50
20,20
771,66
169,30
35x2,50
23,00
1134,14
202,40
35x4
29,30
1863,24
329,30
35x6
32,80
2574,63
381,30
36x0,2
12,00
211,03
66,60
36x0,35
13,30
289,95
78,90
36x0,50
15,40
371,19
107,50
36x0,75
16,70
480,11
122,00
36x1,00
17,50
558,43
131,10
36x1,50
20,20
788,18
172,60
36x2,50
23,00
1160,19
206,40
36x4
29,30
1907,54
335,90
36x6
32,80
2638,13
389,00
37x0,2
12,00
214,00
67,70
37x0,35
13,30
294,75
80,20
37x0,50
15,40
377,70
109,50
37x0,75
16,70
489,28
124,30
37x1,00
17,50
569,55
133,60
37x1,50
20,20
804,70
175,90
37x2,50
23,00
1186,25
210,40
37x4
29,30
1951,84
342,50
37x6
32,80
2701,63
396,80

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Экранированный;
  • Бронированный;
  • Минимальный радиус изгиба – 12хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -50 °C до +70 °C;
  • Температура монтажа: от -10 °C до +50 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2;
  • Срок службы: 30 лет.

Область применения

  • Системы пожарной сигнализации;
  • Системы оповещения и управления эвакуацией людей при пожаре;
  • Системы контроля управления доступом;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КПКЭВКГнг(А)-FRLS Nx2xS ТУ 3565-002-53930360-2008,
КПКЭВКГнг(А)-FRLS NхS ТУ 3565-002-53930360-2008,
где N – число пар (жил), S – сечение проводников.

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Скачать в PDF (2 MB)
Сертификат соответствия ТРПБ Скачать в PDF (3 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,20 0,35 0,5 0,75 1 1,5 2,5 4 6
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 112,82 55,44 42,61 26,83 20,99 13,4 7,86 4,57 3,05
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 80 90 90 90 95 95 105 110 120
Рабочее напряжение, В, не более 300

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип КНС
Время работоспособности
Тип кабелей в составе
Фильтр
Вернуться в каталог
