КПГПСПКГнг(A)-FRHF-МС Л
ТУ 3581-015-53930360-2013
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
Применяется в промышленных сетях АСУ ТП, работающих на стандартах 4-20 мА, HART и других. Преимущественно в автоматизированных системах безопасности, связи, контроля и управления доступом. Во взрывобезопасных зонах с учетом требований ГОСТ Р МЭК 60079-14
Кабель применяется в зданиях, где массовое скопление людей - метро, ТЦ, стадионы, комплексы и высотные многофункциональные здания
Для огнестойких кабельных линий (ОКЛ) - ЭЛЕКТРОПРОВОДКИ (ГОСТ Р 53316)
Особенности
Многопроволочные жилы в конструкции увеличивают гибкость кабеля и позволяют использовать его в труднодоступных местах с малым радиусом изгиба и устойчивы к агрессивным средам
С дополнительным термическим барьером, для применения на объектах с повышенными требованиями к механической прочности изоляции, в том числе в условиях прямого воздействия пламени
Проволочная броня, защищает от внешнего механического воздействия и усилий на растяжение
Кабель маслостойкий
Условное обозначение при заказе и в документации
КПГПСПКГнг(A)-FRHF-МС Л NxT(э)xS ТУ 3581-015-53930360-2013, где N – число жил (пар, троек), T – тип скрутки, э – индивидуальный экран жил, S – сечение проводников

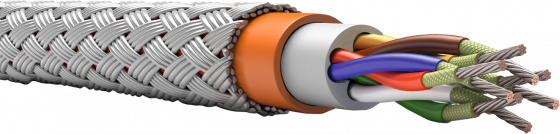

Конструкция
Тип проводника: многопроволочный луженый медный проводник сечением от 0,2 мм2 до 6 мм2
Изоляция: маслостойкая безгалогенная полимерная композиция
Тип скрутки: пучковая(NхS) / парная(Nх2хS)
Термический барьер: Обмотка из слюдосодержащей ленты поверх жилы
Оболочка: маслостойкая безгалогенная полимерная композиция
Броня: оплетка из стальных оцинкованных проволок
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.1.2.1
- Предел огнестойкости FE 180
- Минимальный радиус изгиба 5 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -30 °C
- Температура эксплуатации от -60 °C до 90 °C
- Цвет оболочки оранжевый, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 40 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Значение для кабелей с номинальным сечением жил, мм2 | 0,50 | 0,75 | 1,0 | 1,5 | 2,5 | 4 | 6 |
|---|---|---|---|---|---|---|---|
| Электрическое сопротивление постоянному току токопроводящих жил в соответствии с ГОСТ 22483, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 40,1 | 26,7 | 20,0 | 13,7 | 8,21 | 5,09 | 3,39 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее | 50 | ||||||
| Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более | 200 | ||||||
| Рабочее напряжение, В, не более | 660 | ||||||
Сертификаты
Входит в состав ОКЛ
