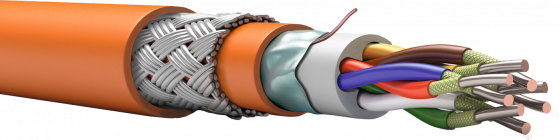

КПВСЭВКВнг(А)-FRLSLTx Л
Область применения
применяется в автоматизированных системах безопасности, связи, контроля и управления доступом. Во взрывобезопасных зонах с учетом требований ГОСТ Р МЭК 60079-14. В промышленных сетях АСУ ТП, работающих на стандартах 4-20 мА, HART и других.
Конструктивные особенности
Возможно изготовление кабеля с экраном в виде оплетки из медных луженых проволокУсловное обозначение при заказе и в документации
КПВСЭВКВнг(А)-FRLSLTx Л NxT(э)xS ТУ 3581-015-53930360-2013, где N – число жил (пар, троек), T – тип скрутки, э – индивидуальный экран жил, S – сечение проводников
ТУ 3581-015-53930360-2013
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Конструкция
Тип проводника: однопроволочный луженый медный проводник
Изоляция: низкотоксичный ПВХ пластикат с низким дымо- и газовыделением
Термический барьер: есть
Экран: алюмолавсановая лента с контактным проводником
Оболочка: низкотоксичный ПВХ пластикат с низким дымо- и газовыделением
Броня: оплетка из стальных оцинкованных проволок
Дополнительная защитная оболочка: есть
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.2.1.2
- Предел огнестойкости FE 180
- Минимальный радиус изгиба 12 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -10... °C
- Температура эксплуатации от -50... °C до 70 °C
- Цвет оболочки оранжевый, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 30 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Наименование параметров | Значение для кабелей с номинальным сечением жил, мм2 | ||||||
|---|---|---|---|---|---|---|---|
| 0,50 | 0,75 | 1,0 | 1,5 | 2,5 | 4 | 6 | |
| Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 | 4,70 | 3,11 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более | 20 | ||||||
| Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более | 58,3 | 64,4 | 69,4 | 77,1 | 89,1 | 92,1 | 103,6 |
| Рабочее напряжение, В, не более | 660 | ||||||
Сертификаты
Входит в состав ОКЛ
