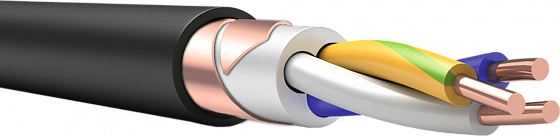

ПвПГЭмнг(А)-HF-ХЛ ок-0,66

ТУ 27.32.13-029-53930360-2019

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Область применения

Предназначен для передачи и распределения электрической энергии и электрических сигналов в стационарных установках (устройствах)

Кабель применяется в зданиях, где массовое скопление людей - метро, ТЦ, стадионы, комплексы и высотные многофункциональные здания

Особенности

Изоляция из сшитого полиэтилена

Наличие экрана позволяет, использовать для защиты от повышенного влияния электромагнитных помех

Кабель маслотойкий

Кабель морозостойкий, подходит для эксплуатации в условиях сверхнизких температур

Условное обозначение при заказе и в документации

ПвПГЭмнг(А)-HF-ХЛ NxSок(N, PE)-0,66 ТУ 27.32.13-029-53930360-2019, где N – число жил, S – сечение проводников; (N, PE) где N – нулевая жила, PE – жила заземления, в зависимости от количества жил обозначение при заказе различаются

Конструкция

Тип проводника: однопроволочный медный проводник сечением от 1,5 мм² до 16 мм²

Изоляция: cшитый полиэтилен

Тип скрутки: пучковая

Экран: медная лента

Оболочка: маслостойкая безгалогенная композиция повышенной морозостойкости

Характеристики

Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.1.2.1
Минимальный радиус изгиба 10 Dн, где Dн – максимальный наружный диаметр
Температура монтажа до -35 °C
Температура эксплуатации от -70 °C до 90 °C
Цвет оболочки черный, допускается изготовление другого цвета оболочки по требованию заказчика.
Срок службы 40 лет
Гарантийный срок эксплуатации 5 лет

Электрические параметры

Наименование параметра	Значения для кабелей с номинальным сечением жил, мм²
Наименование параметра	1,5	2,5	4	6	10	16	25	35
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуры 20 °С	в соответствии с ГОСТ 22483
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуры 20 °С, МОм, не менее	150
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, Ом*см, не менее	1*10¹²
Испытательное напряжение переменного тока частотой 50 Гц, кВ/мин.	3,0/10
Номинальное напряжение кабеля, кВ	0,66
Максимальное напряжение трехфазной сети, для которой предназначается кабель, кВ	0,72
