ВВГЭнг(А) ок-1
ТУ 27.32.13-029-53930360-2019
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
Предназначен для передачи и распределения электрической энергии и электрических сигналов в стационарных установках (устройствах)
Для прокладки, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Особенности
Наличие экрана позволяет, использовать для защиты от повышенного влияния электромагнитных помех
Условное обозначение при заказе и в документации
ВВГЭнг(А) NxSок(N, PE)-1 ТУ 27.32.13-029-53930360019, где N – число жил, S – сечение проводников; (N, PE) где N – нулевая жила, PE – жила заземления, в зависимости от количества жил обозначение при заказе различаются

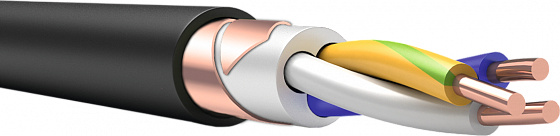

Конструкция
Тип проводника: однопроволочный медный проводник сечением от 1,5 мм2 до 16 мм2
Изоляция: ПВХ пластикат
Тип скрутки: пучковая
Экран: медная лента
Оболочка: ПВХ пластикат
Размеры
мм
кг/км
л/км
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.5.4
- Минимальный радиус изгиба 10 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -15 °C
- Температура эксплуатации от -50 °C до 70 °C
- Цвет оболочки черный, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 30 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Наименование параметра |
Значения для кабелей с номинальным сечением жил, мм2 |
|||||||
|---|---|---|---|---|---|---|---|---|
| 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | |
|
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуры 20 °С |
в соответствии с ГОСТ 22483 | |||||||
|
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуры 20 °С, МОм, не менее |
12,3 | 12,0 | 10,1 | 8,7 | 7,1 | 5,8 | 5,6 | 4,9 |
|
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, Ом*см, не менее |
1*1010 | |||||||
| Испытательное напряжение переменного тока частотой 50 Гц, кВ/мин. | 3,5/10 | |||||||
| Номинальное напряжение кабеля, кВ | 1 | |||||||
| Максимальное напряжение трехфазной сети, для которой предназначается кабель, кВ | 1,2 | |||||||
