Кабель комбинированный гибкий для передачи питания с одновременным подключением цепей контроля и управления
Изделие КОМБОСИЛ 4х6+7х1,5 (УФ)
Комбинированный кабель предназначен для подключения специализированного энергетического оборудования, где имеется только один ввод и необходимо обеспечить герметичность в местах подключения и соединения. Все элементы кабельной конструкции заключены в единую оболочку, что обеспечивает защиту от механических повреждений, влажности, влаги, пыли и других внешних факторов. Такая конструкция применяется для распределения электрической энергии и электрических сигналов для цепей контроля, и управления по одному кабелю, что упрощает подключение оборудования и монтаж с защитой от внешних воздействий.
Область применения:
- подключение электродвигателей с частотным преобразователем;
- контроль управления технологическими процессами с одновременным подключением насосного оборудования, работающего при напряжении до 380 В и выше переменного и постоянного тока;
- для подключения уличного освещения, где помимо силового кабеля для питания ламп, необходимо проложить кабель для управления включением/выключением, а также кабель для передачи сигнала о неисправности;
- гибкая конструкция с многопроволочными токопроводящими жилами класса гибкости 5 позволяет применять кабель в сложных трассах монтажа с меньшим радиусом изгиба, а также в условиях частых изгибов и воздействия вибрационных нагрузок;
- для защиты от внешнего воздействия применяется оболочка кабеля из маслостойкой безгалогенной полимерной композиции для эксплуатации на открытом воздухе в условиях прямого воздействия солнечного излучения УФ (испытание по ГОСТ 20.57.406 метод 211-1), атмосферных осадков при повышенной влажности (дождь, снег, иней, конденсат) и минерального масла (испытание по ГОСТ IEC 60811-404 и ГОСТ 17479.1 при температуре (50±2) °С в течение 24 ч);
- для предотвращения распространения влаги по кабелю в конструкции применяется водоблокирующие ленты поверх сердечника;
-
применение кабеля с широким диапазоном температур:
- эксплуатация: от – 40 °C до + 80 °C
- температура монтажа: от – 20 °C до + 50 °C

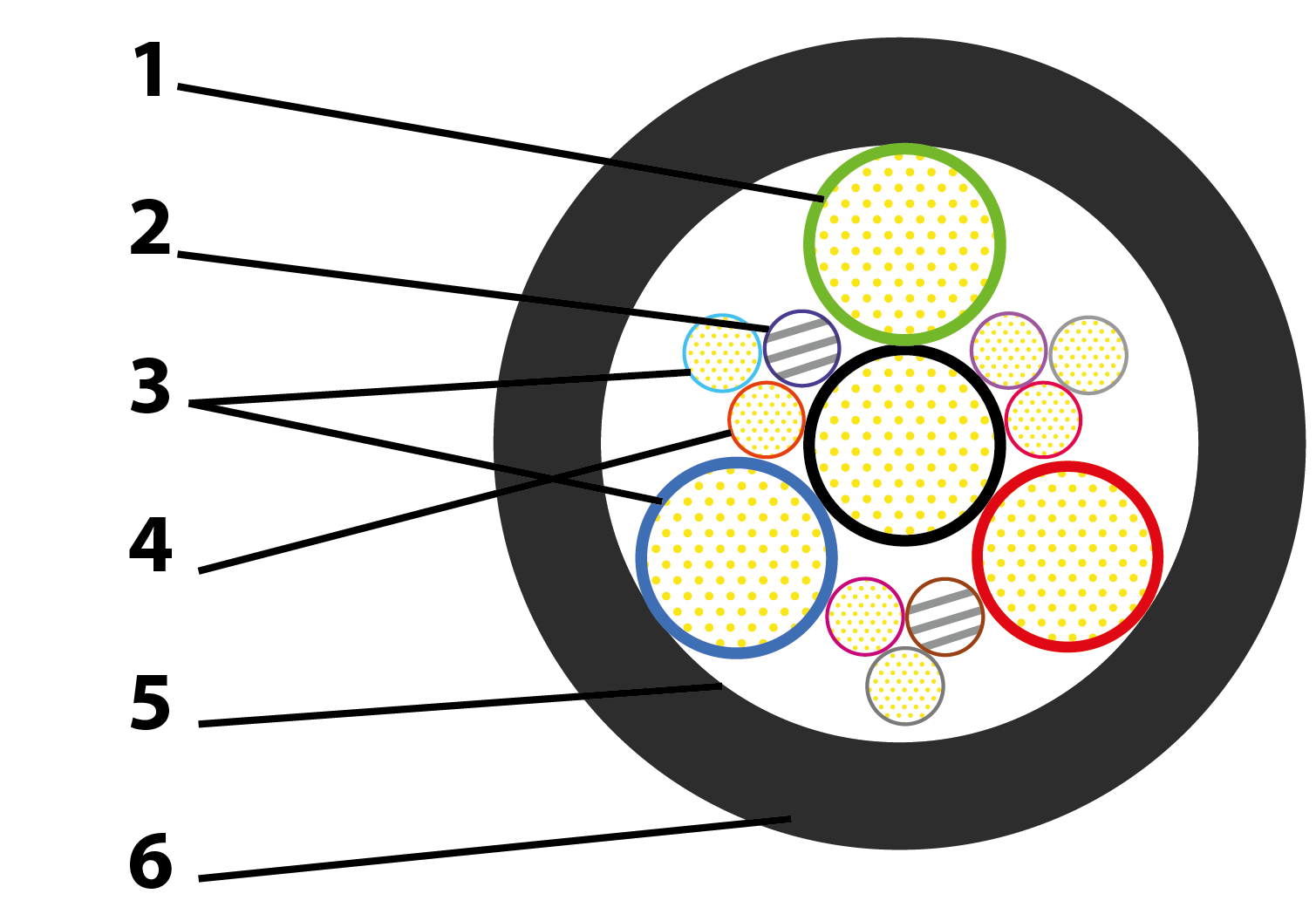

Конструкция:
1. Жила питания - четыре изолированных проводника из медной многопроволочной жилы сечением 6 мм2 класс гибкости 5 в соответствии с ГОСТ 22483;
2. Кордель – арамидная нить, изолированная термостойким ПВХ пластикатом до +105 °C;
3,4. Жила контроля и управления - семь изолированных проводника из медной многопроволочной жилы сечением 1,5 мм2 класс гибкости 5 в соответствии с ГОСТ 22483;
5. Водоблокирующий элемент в виде ленты, которая накладывается с перекрытием поверх сердечника;
6. Наружная оболочка - из маслостойкой безгалогенной полимерной композиции не распространяющая горение при групповой прокладке А, пониженной пожарной опасности, с низким дымо и газовыделением, не выделяющая галогенов при горении и тлении.
По требованию заказчика допускается другое количество и сечение изолированных жил , а также применение других элементов в конструкции типа «витая пара», «коаксиальный кабель» и т.д.
