Rosendahl

Предлагаемая экструзионная линия предназначена для изготовления изделий диаметром от 3 до 50 мм при рабочей скорости 200 м/мин (слева направо) и включает консольное отдающее устройство с порошковой муфтой, два экструдера (производительностью 8 и 240 кг/ч), экструзионную голову с тремя зонами нагрева и двумя типами рассекателей, две охлаждающие ванны общей длиной свыше 20 метров, тяговое устройство мощностью 15 кВт (до 600 м/мин), контрольно-измерительные приборы (лазерный измеритель диаметра с точностью ±2 мкм, измеритель длины Beta LaserMike и искровой тестер Clinton до 15 кВ), приемное устройство Rosendahl AUFR 3-20 на барабан до 2000 мм и весом до 3000 кг, а также панель управления с ПО на русском языке для синхронной регулировки температур, скорости и контроля метража; цветовое исполнение: корпус линии — RAL 5015 (синий), шкафы управления и отдатчик — RAL 7032 (серый).

Характеристики
Состав линии

Характеристики

Диаметр изготавливаемого изделия	3 - 50 мм
Направление линии	Справа налево
Цветовая схема	Корпус: RAL 5015, синий; Шкафы управления и отдатчик: RAL 7032, серый

Состав линии

Узел	Описание	Фото

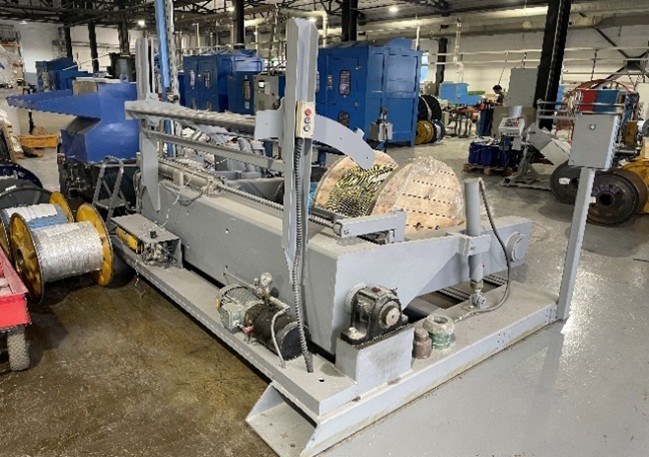

Консольное отдающее устройство №8-20	Отдающая тара №8-16 Скорость, 200 м/мин Натяжение задается электромагнитной порошковой муфтой Габариты 2800х2300х1750

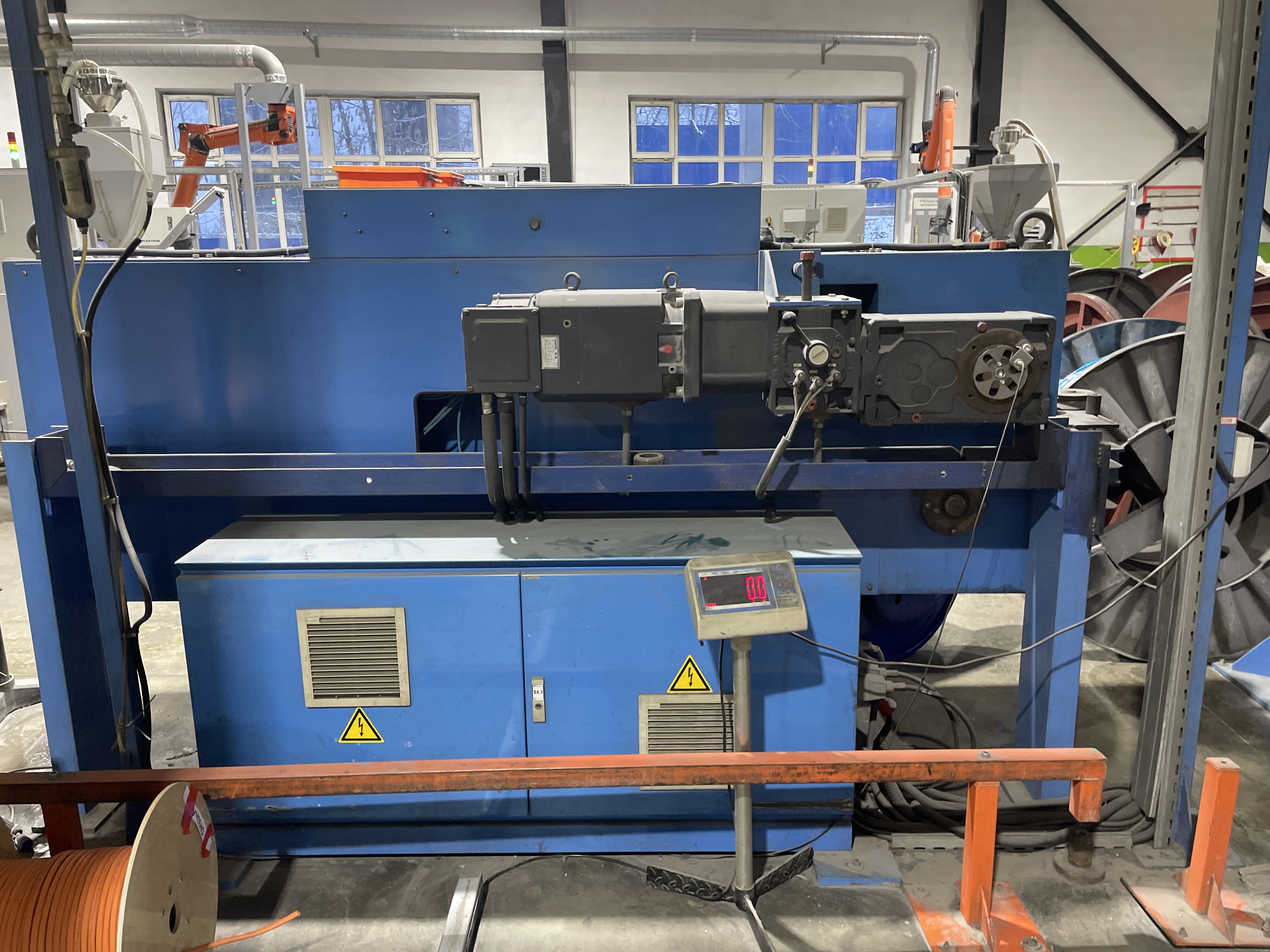

Экструдер 30-24	Бункер на 20 кг 4 зоны нагрева. Температуры нагрева до 220±3 0С. Максимальное давление 1000 бар, максимальное давление в течение короткого времени 1500 бар Размеры 14008401500 мм Производительность 8 кг/ч

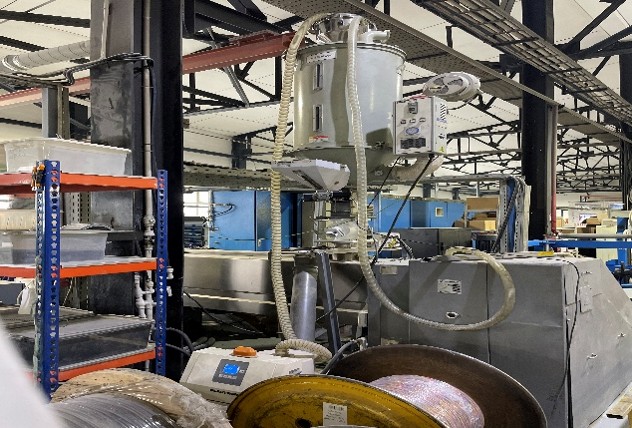

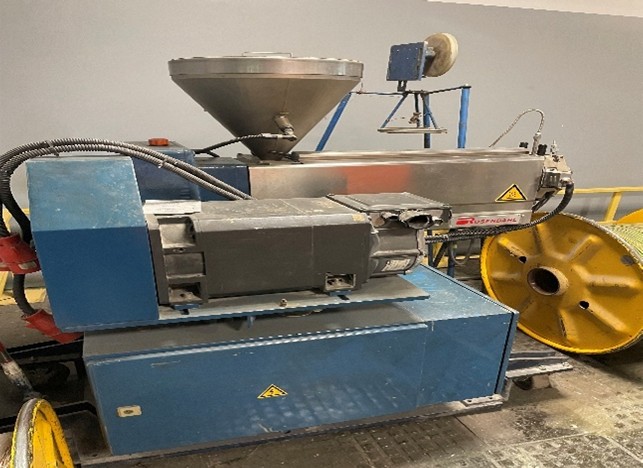

Экструдер 120-24	Бункер Plastron PHD-150 T с возможностью сушки материала на 160 кг, оснащен раскрасчиком 12D, диаметр 16 мм 6 зон нагрева. Температуры нагрева до 220±3 0С Длина шнека 24D, диаметр 120 мм Размеры 445015401280 Производительность 240 кг/ч

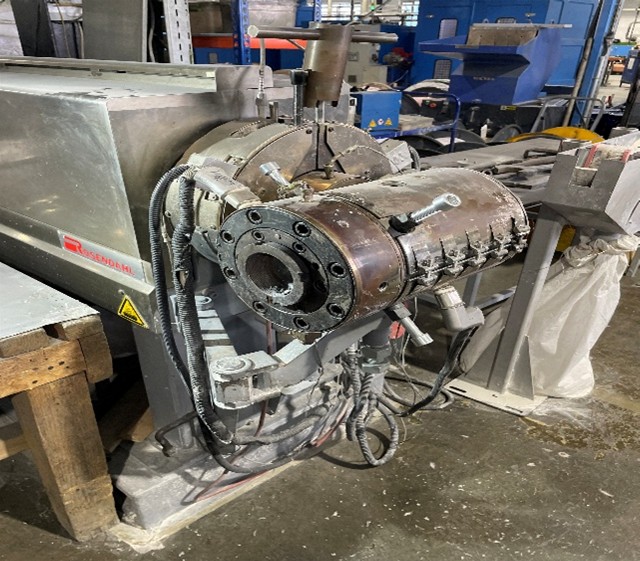

Экструзионная головка	Минимальный диаметр изделия на входе 3мм, на выходе 50 мм Имеется возможность регулировки положения рассекателя в голове Расположение центровочных болтов 450 относительно горизонта 3 зоны нагрева, Температуры нагрева до 250±3 0С Два рассекателя – сплошной и под полосовую расцветку

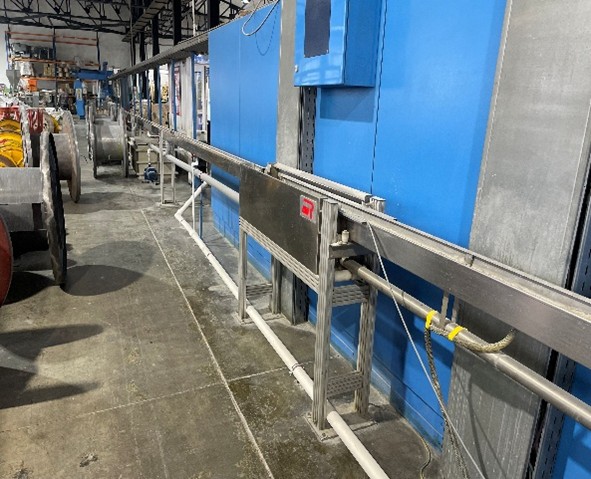

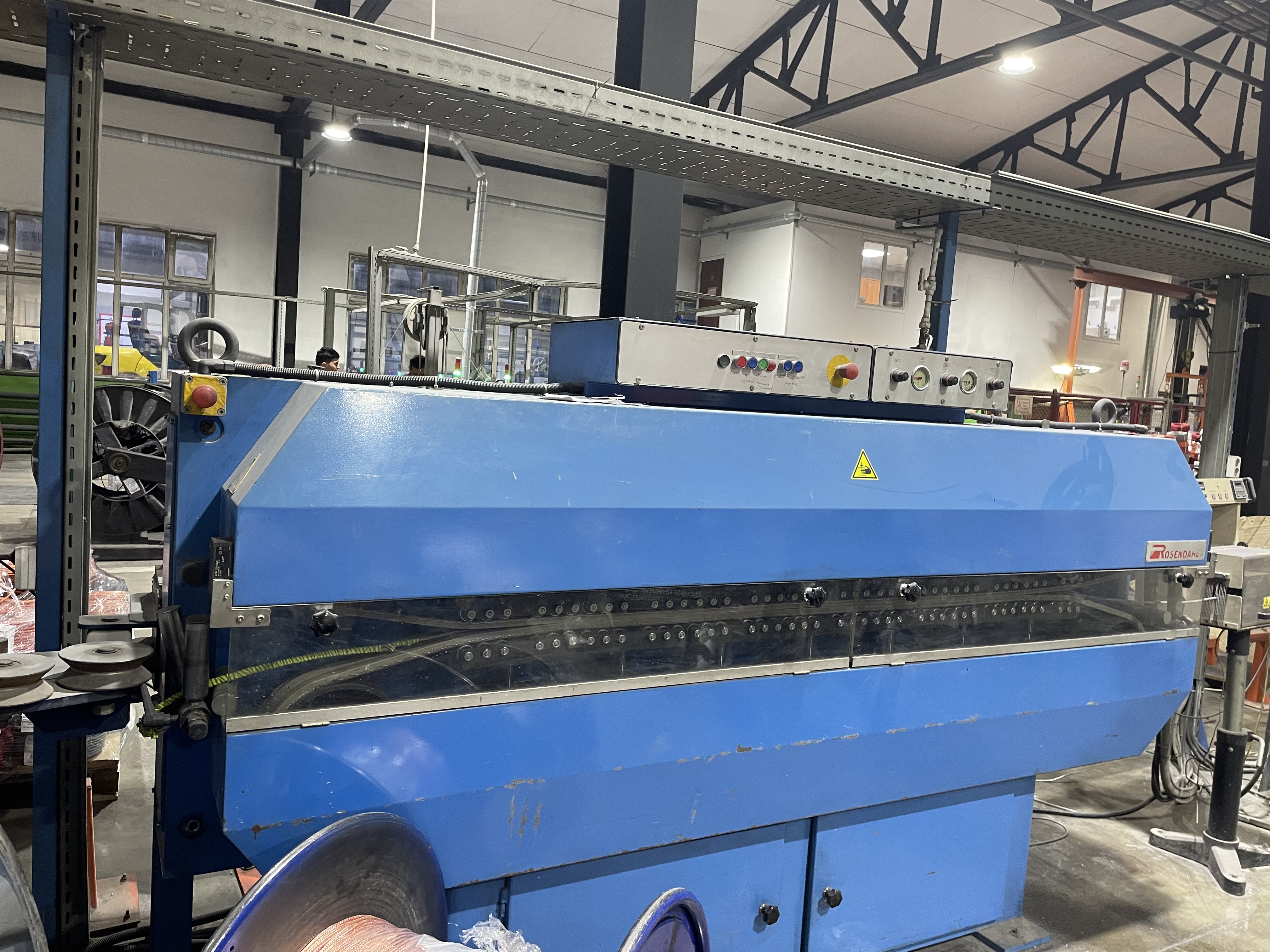

Ванна охлаждения	Первая часть ванны 4540 мм. Имеется возможность подвинуть ванну ближе к экструзионной голове Вторая часть ванны 15700 мм Расположение центровочных болтов 450 относительно горизонта Высота 1110 мм Ширина с баками 750 мм
Тяговое устройство колесного типа	Длина 2830 х Высота 1660 х Ширина 1100 мм Длина рабочей части 1250 мм Максимальная мощность 15кВт Скорость 600 м/мин Имеется 3 передачи, для изменения тягового усилия

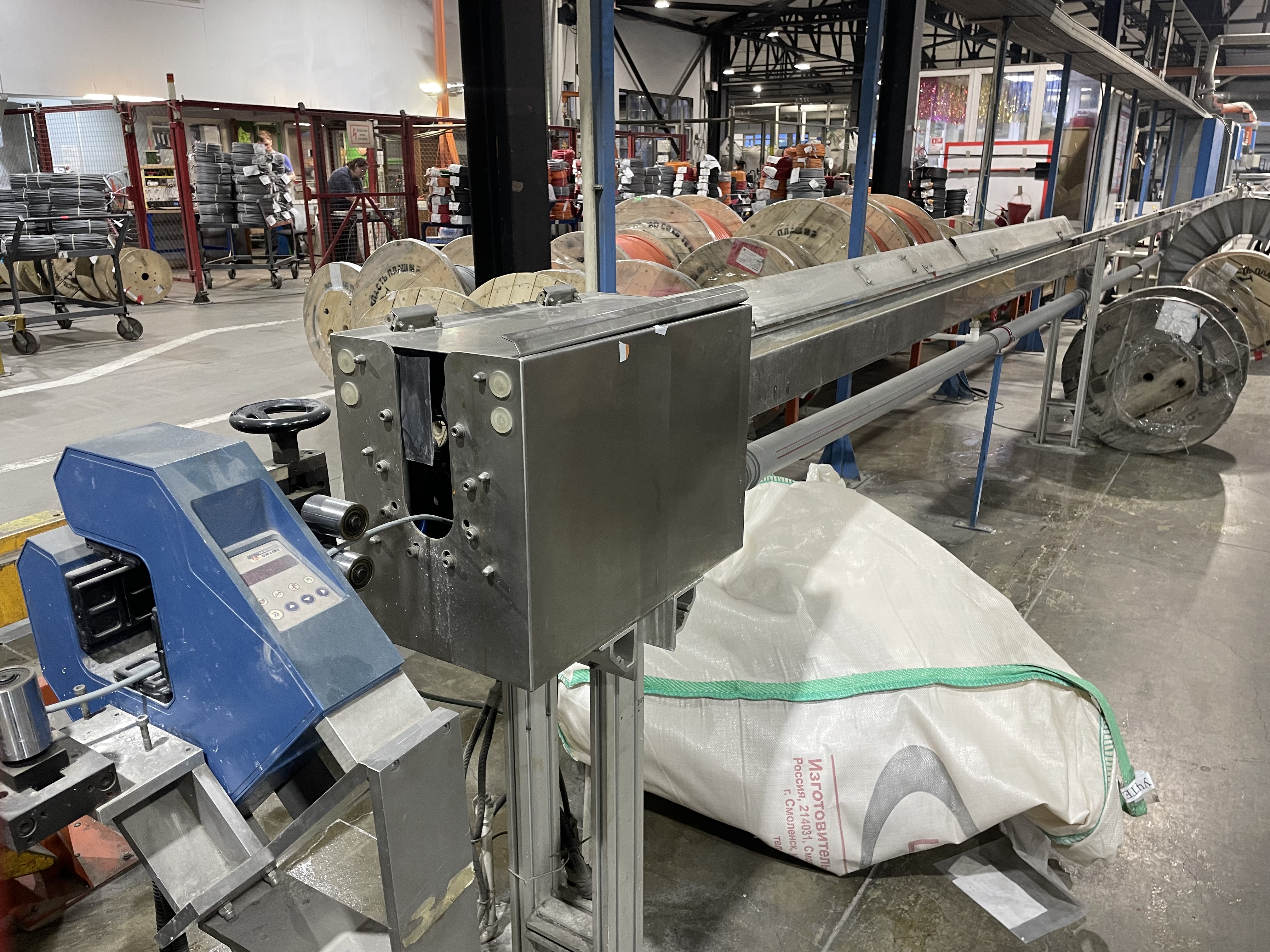

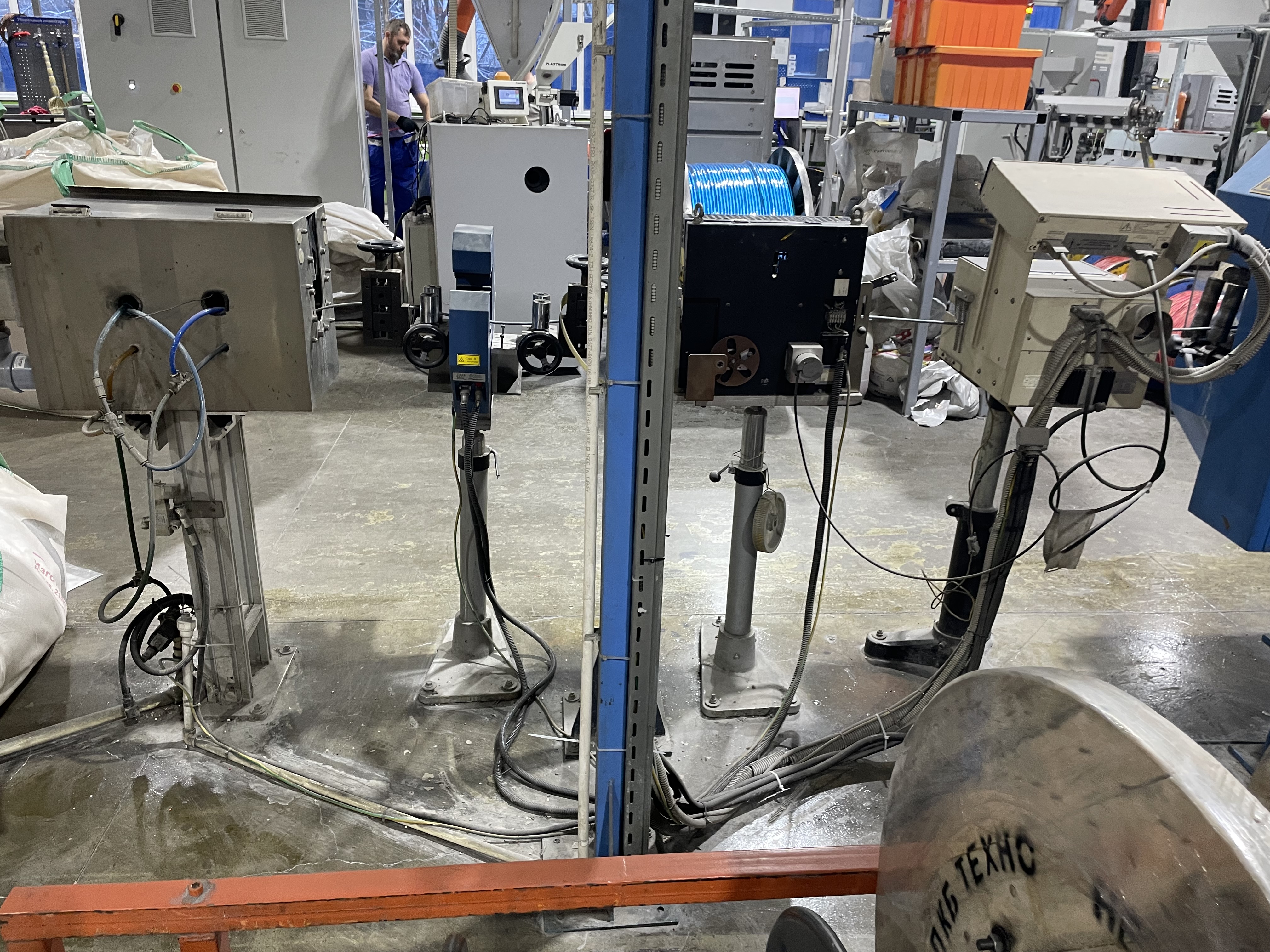

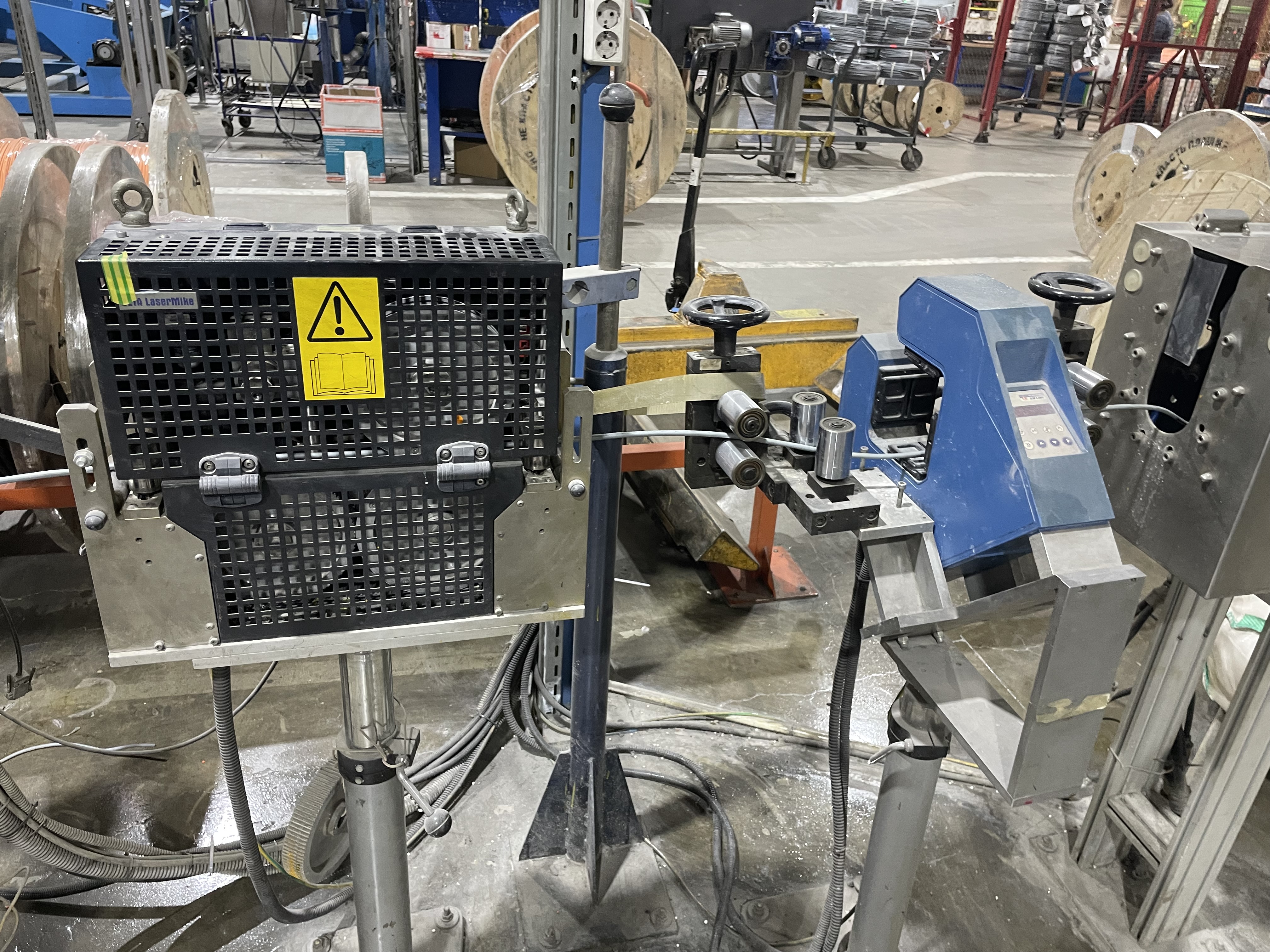

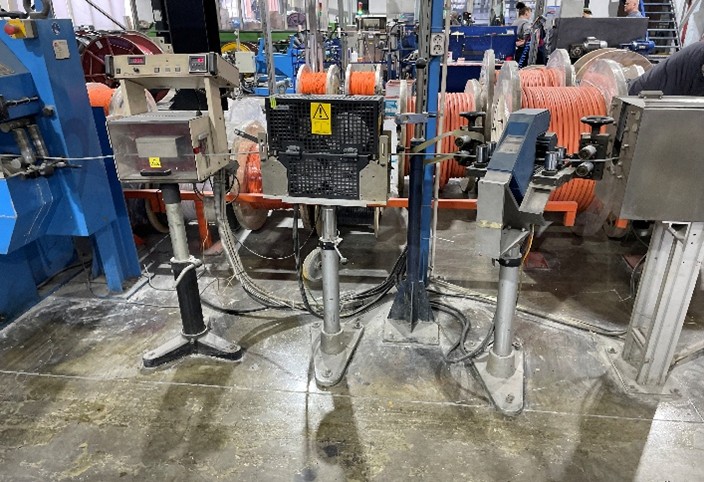

Измеритель диаметра, измеритель длины, искровой тестер	Измеритель диаметра DDM-2050XY, измеряемый диаметр 0,1- 48 мм, погрешность ±2 мкм, зав. № 140523214031, изготовитель Zhongshan Enrun Co Ltd, Китай Измеритель длины MG1040+50PPR+204, измеряемая длина 0 - 999999 м, погрешность ±0,2 %, зав. № 20-01-1120, изготовитель BETA LaserMike, Великобритания Искровой тестер для контроля целостности изоляции кабелей и проводов HF-20604A, испытательное напряжение 0,3- 15 кВ, погрешность ±5 %, зав. № HVM1148, изготовитель Clinton Instrument, США

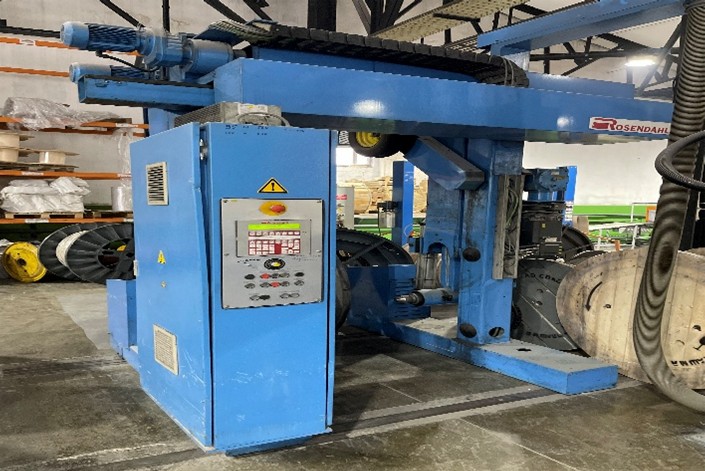

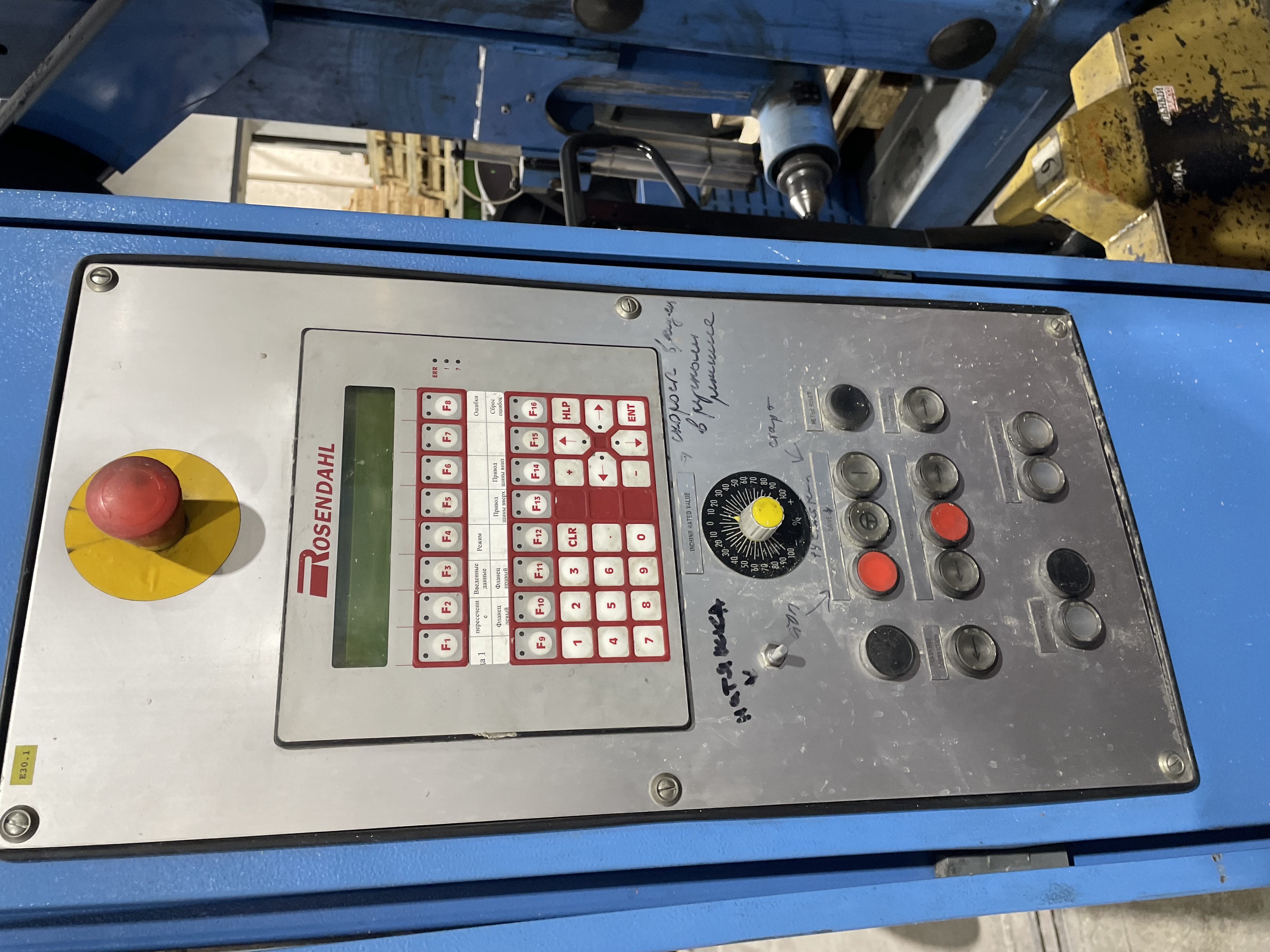

Приемное устройство Rosendahl тип AUFR 3-20	Механический раскладчик с возможностью регулировки шага раскладки; Двигатель 13 кВт при 1750 об/мин,скорость подъема 0,7 м/мин, мощность привода 5,5 кВт, Размеры 215029253160,масса 2800 кг, Диаметр шины 496 мм,сжатый воздух 6 бар, Общая мощность 8,2 квт Мин диаметр фланца 630,макс 2000,макс вес 3000 кг

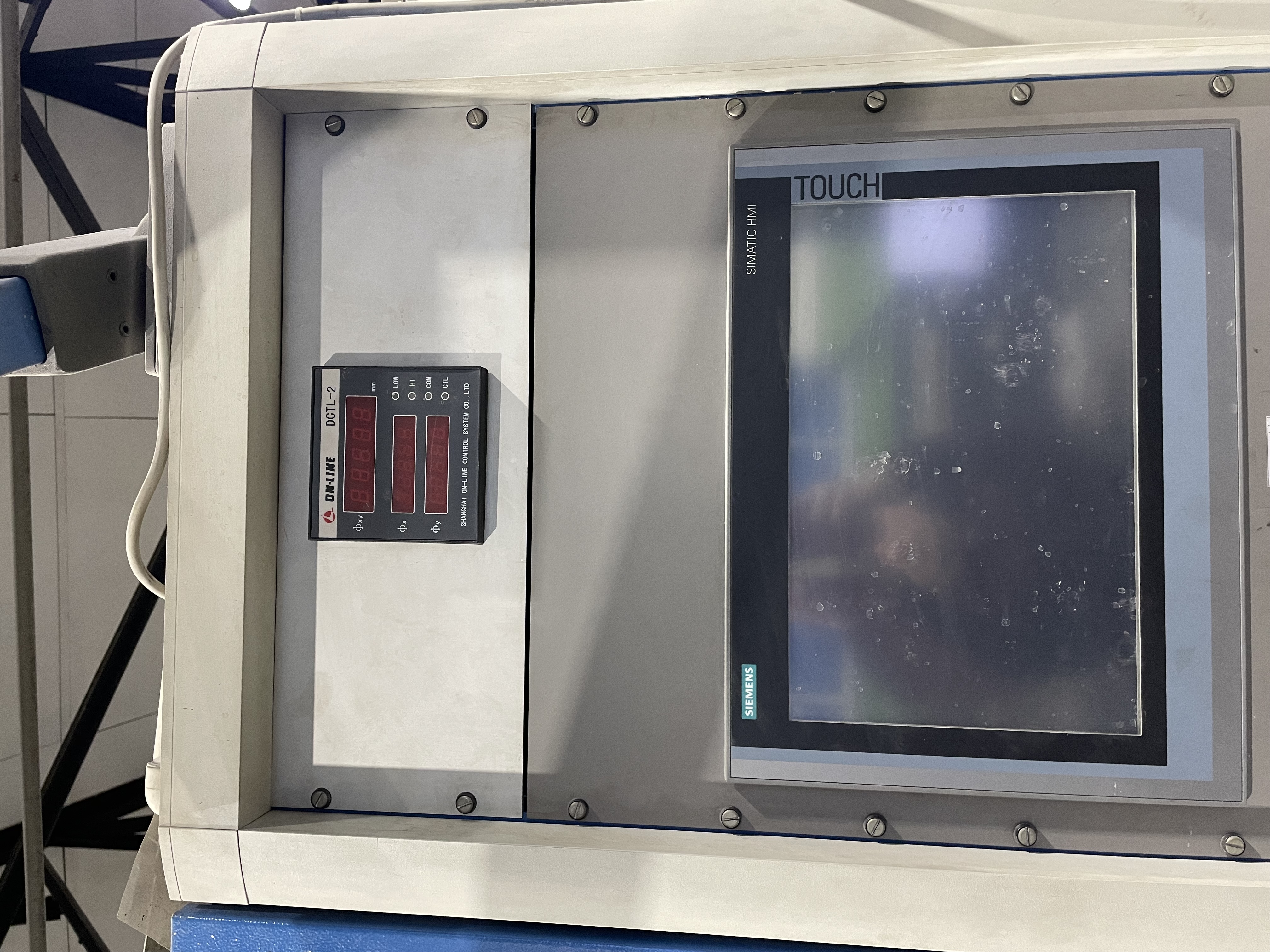

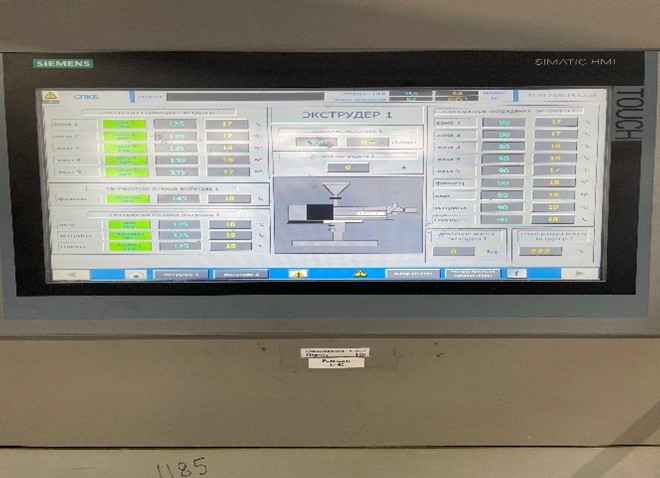

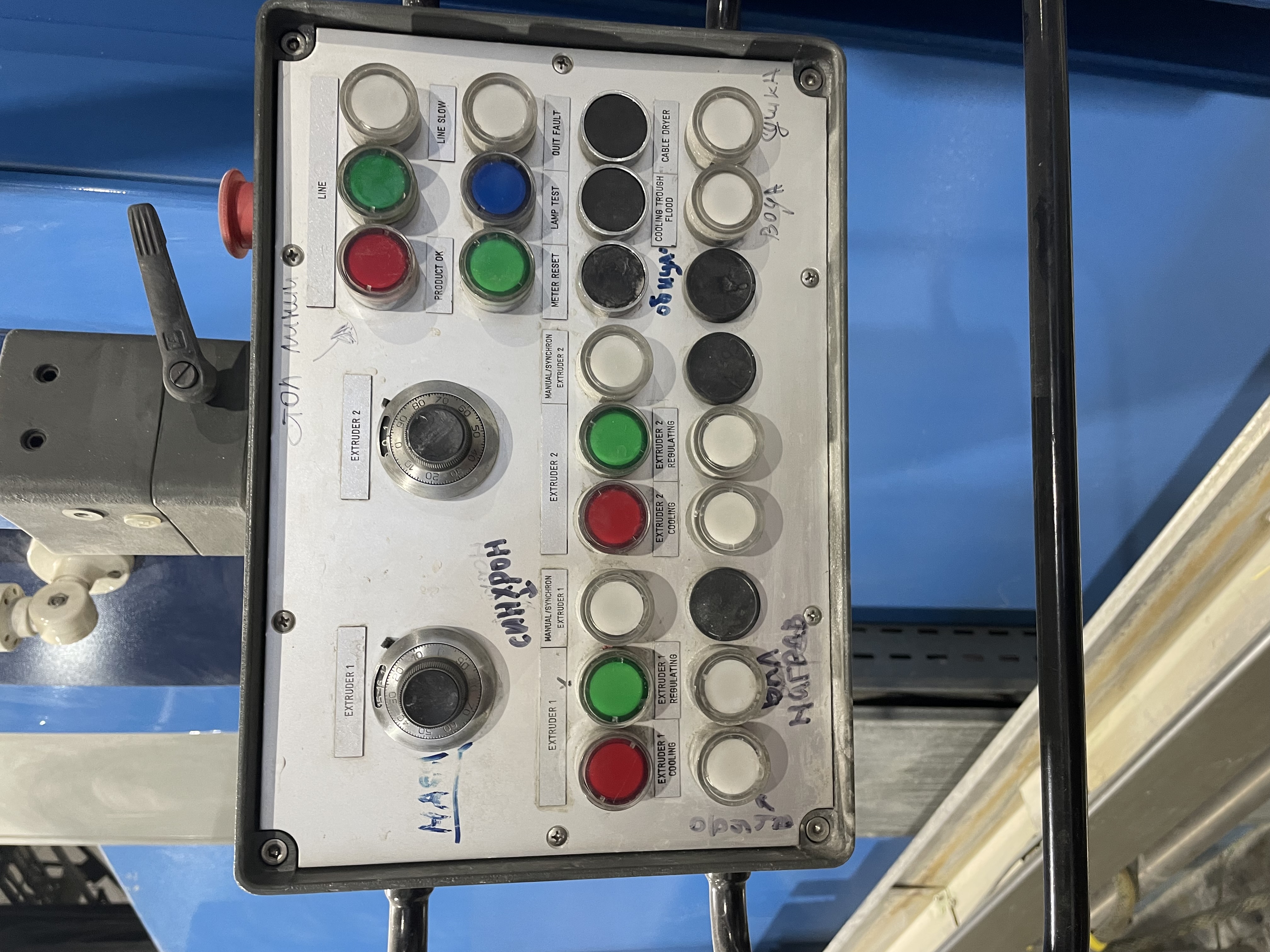

Панель управления	Отображение и регулировка температур; Отображение и регулировка скорости, оборотов экструдера. Возможность работы в синхронном режиме; Отображение показателей диаметра изделия; Отображение метража. Кнопка сброса метража; Аварийный стоп; Счетчик срабатывания ЗАСИ ПО на русском языке
