КПЭКПнг(A)-FRHF-1
ТУ 3500-003-53930360-2013
Самовывоз
со склада,
г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной
Область применения
Для питания оборудования систем противопожарной защиты (СПЗ), охранно-пожарной сигнализации (ОПС) и систем оповещения и управления эвакуацией (СОУЭ) - шлейфов пожарной сигнализации, насосов пожаротушения, освещения запасных выходов, дымоудаления, вентиляции, эвакуационных лифтов и т.п.)
Кабель применяется в зданиях, где массовое скопление людей - метро, ТЦ, стадионы, комплексы и высотные многофункциональные здания
Для огнестойких кабельных линий (ОКЛ) - ЭЛЕКТРОПРОВОДКИ (ГОСТ Р 53316)
Особенности
Наличие экрана в виде медной ленты позволяет использовать для защиты от повышенного влияния электромагнитных помех
Проволочная броня, защищает от внешнего механического воздействия и усилий на растяжение
Защитная оболочка поверх брони, защищает от воздействия коррозии и других внешних факторов. Допускается прокладка в грунтах категории I-III
Условное обозначение при заказе и в документации
КПЭКПнг(А)-FRHF NxS-1 ТУ 3500-003-53930360-2013, где N – число жил, S – сечение проводников

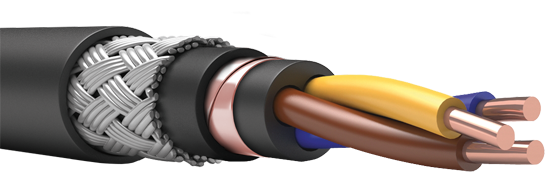

Конструкция
Тип проводника: однопроволочный медный проводник сечением от 0,75 мм2 до 6 мм2
Изоляция: огнестойкая кремнийорганическая резина
Экран: медная лента
Оболочка: безгалогенная полимерная композиция
Броня: оплетка из стальных оцинкованных проволок
Дополнительная защитная оболочка: Есть
Размеры
мм
кг/км
л/км
Характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.1.2.1
- Предел огнестойкости FE 180
- Минимальный радиус изгиба 6 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -30 °C
- Температура эксплуатации от -60 °C до 90 °C
- Цвет оболочки черный, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 40 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Наименование параметра |
Значения для кабелей с номинальным сечением жил, мм2 |
|||||||
|---|---|---|---|---|---|---|---|---|
| 0,75 | 1,0 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | |
|
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км, длины кабеля и температуру 20 °С |
24,5 | 18,1 | 12,1 | 7,41 | 4,61 | 3,08 | 1,83 | 1,15 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины кабеля и температуру 20 °C, не менее | 100 МОм | |||||||
| Кабели должны выдерживать испытание переменным напряжением частотой 50 Гц в течение 10 минут | 3,5 кВ | |||||||
| Номинально переменное напряжение | 1 кВ | |||||||
Сертификаты
Входит в состав ОКЛ
