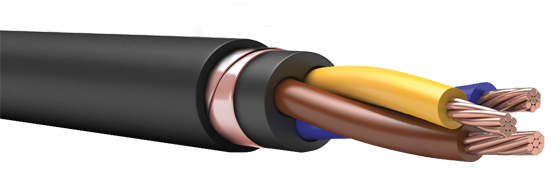

Изображение КРГЭнг(А)-FRHF-0,66
ТУ 3500-003-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Термостойкие кабели с оболочкой из кремнийорганической резины применяются в условиях воздействия повышенных температур до +200 °C при эксплуатации.

Кабели с индексом нг(А)-FRHF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки:

- черный, для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: многопроволочные медные жилы сечением от 0,75 до 16,0 мм2 для силовых кабелей и от 0,75 до 6,0 мм2 для контрольных кабелей.

Изоляция: огнестойкая кремнийорганическая резина. Изолированные жилы скручены в сердечник с числом жил до 5 для силовых кабелей и от 4 до 19 жил для контрольных кабелей.

Экран: общий экран из медных проволок. Возможно изготовление экрана из медных лент.

Оболочка: кремнийорганическая резина, не содержащая галогенов (LSZH).

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
К заказу
1x0,75
6,6
58,1
33,0
1x1,0
6,8
62,2
34,2
1x1,5
7,1
70,8
37,0
1x2,5
7,8
89,4
42,6
1x4
8,8
116,6
53,3
1x6
9,5
144,8
60,3
1x10
10,7
201,1
72,2
1x16
11,9
271,6
83,5
2x0,75
10,0
123,7
74,0
2x1,0
10,3
132,8
77,1
2x1,5
10,9
152,4
84,3
2x2,5
12,3
194,3
98,8
2x4
13,5
239,9
112,6
2x6
15,4
321,9
145,1
2x10
18,1
459,9
187,3
2x16
20,9
643,9
240,5
3x0,75
10,4
143,7
83,7
3x1,00
10,7
155,9
87,3
3x1,50
11,5
181,9
95,9
3x2,50
12,9
237,8
113,1
3x4
14,6
319,1
144,5
3x6
16,3
405,2
166,1
3x10
19,1
592,5
215,4
3x16
22,1
840,9
275,6
4x0,75
11,2
167,9
96,0
4x1,00
11,6
183,4
100,3
4x1,50
12,4
216,2
110,6
4x2,50
13,9
286,8
131,1
4x4
15,9
387,0
167,0
4x6
18,1
510,9
203,9
4x10
21,3
764,5
273,0
4x16
24,6
1071,0
335,4
5x0,75
13,1
206,2
116,9
5x1,00
13,5
225,5
122,3
5x1,50
14,9
286,5
150,3
5x2,50
16,9
377,8
178,1
5x4
19,1
493,8
216,5
5x6
21,8
662,6
272,8
5x10
26,1
1003,9
378,5
5x16
29,7
1371,1
443,7
6x0,75
13,1
220,7
122,9
6x1,00
13,5
242,9
128,8
6x1,50
14,9
309,6
157,7
6x2,50
16,9
413,5
187,5
6x4
19,1
544,5
227,7
6x6
21,8
734,5
286,3
7x0,75
13,1
235,2
129,0
7x1,00
13,5
260,2
135,2
7x1,50
14,9
332,7
165,2
7x2,50
16,9
449,3
196,8
7x4
19,1
595,3
238,9
7x6
21,8
806,4
299,7
8x0,75
14,0
260,9
142,3
8x1,00
14,8
309,2
164,4
8x1,50
15,9
370,2
182,1
8x2,50
18,5
516,7
229,0
8x4
21,0
695,3
286,0
8x6
23,9
923,5
346,1
9x0,75
15,5
311,4
173,9
9x1,00
16,1
344,0
182,4
9x1,50
17,3
412,5
202,2
9x2,50
20,5
604,4
275,9
9x4
22,9
776,7
318,0
9x6
26,5
1068,5
412,9
10x0,75
16,4
338,3
188,2
10x1,00
17,0
374,4
197,4
10x1,50
18,7
464,5
230,8
10x2,50
21,8
660,1
298,8
10x4
24,7
869,6
360,1
10x6
28,1
1170,7
447,2
11x0,75
16,9
359,1
198,4
11x1,00
17,5
398,2
208,2
11x1,50
19,2
495,2
243,3
11x2,50
22,4
705,8
314,9
11x4
25,4
932,4
379,5
11x6
28,9
1257,7
471,1
12x0,75
16,9
373,6
204,5
12x1,00
17,5
415,6
214,7
12x1,50
19,2
518,3
250,8
12x2,50
22,4
741,6
324,3
12x4
25,4
983,1
390,7
12x6
28,9
1329,5
484,6
13x0,75
18,1
413,0
228,9
13x1,00
18,7
458,7
240,2
13x1,50
20,5
582,3
288,4
13x2,50
23,8
813,2
360,2
13x4
27,0
1091,4
444,8
13x6
30,4
1427,6
516,2
14x0,75
18,1
427,5
234,9
14x1,00
18,7
476,1
246,7
14x1,50
20,5
605,3
295,9
14x2,50
23,8
849,0
369,6
14x4
27,0
1142,2
456,0
14x6
30,4
1499,5
529,6
15x0,75
18,9
454,8
249,5
15x1,00
19,6
506,7
262,1
15x1,50
21,5
644,6
314,3
15x2,50
25,0
905,0
392,7
15x4
28,4
1218,1
484,7
15x6
32,0
1600,7
563,3
16x0,75
18,9
469,3
255,6
16x1,00
19,6
524,1
268,5
16x1,50
21,5
667,6
321,7
16x2,50
25,0
940,7
402,1
16x4
28,4
1268,9
495,9
16x6
32,0
1672,5
576,7
17x0,75
19,8
497,0
270,4
17x1,00
20,9
583,5
306,1
17x1,50
22,6
707,4
340,5
17x2,50
26,7
1033,6
453,9
17x4
29,8
1345,7
525,1
17x6
34,0
1801,2
632,3
18x0,75
19,8
511,5
276,5
18x1,00
20,9
600,8
312,6
18x1,50
22,6
730,5
347,9
18x2,50
26,7
1069,3
463,3
18x4
29,8
1396,4
536,4
18x6
34,0
1873,1
645,8
19x0,75
19,8
526,0
282,5
19x1,00
20,9
618,2
319,0
19x1,50
22,6
753,5
355,4
19x2,50
26,7
1105,1
472,6
19x4
29,8
1447,2
547,6
19x6
34,0
1945,0
659,2
20x0,75
21,1
582,3
319,5
20x1,00
21,9
650,6
335,8
20x1,50
24,0
812,0
389,1
20x2,50
27,9
1163,5
497,7
20x4
31,2
1524,0
576,8
20x6
35,7
2048,4
694,6
21x0,75
21,1
596,8
325,5
21x1,00
21,9
668,0
342,2
21x1,50
24,0
835,0
396,6
21x2,50
27,9
1199,3
507,0
21x4
31,2
1574,7
588,1
21x6
35,7
2120,3
708,1
22x0,75
23,6
663,4
369,1
22x1,00
24,4
739,6
387,8
22x1,50
26,8
935,4
460,3
22x2,50
30,8
1287,9
552,9
22x4
35,0
1713,7
663,2
22x6
39,9
2320,5
815,7
23x0,75
23,6
677,9
375,2
23x1,00
24,4
757,0
394,3
23x1,50
26,8
958,4
467,7
23x2,50
30,8
1323,7
562,3
23x4
35,0
1764,4
674,4
23x6
39,9
2392,3
829,2
24x0,75
23,6
692,4
381,3
24x1,00
24,4
774,3
400,8
24x1,50
26,8
981,5
475,2
24x2,50
30,8
1359,4
571,7
24x4
35,0
1815,1
685,6
24x6
39,9
2464,2
842,6
25x0,75
24,0
714,5
392,5
25x1,00
24,9
799,6
412,7
25x1,50
27,3
1014,1
489,2
25x2,50
31,4
1406,5
588,9
25x4
35,7
1879,5
706,3
25x6
40,7
2553,0
868,0
26x0,75
24,0
729,0
398,6
26x1,00
24,9
816,9
419,2
26x1,50
27,3
1037,1
496,6
26x2,50
31,4
1442,3
598,3
26x4
35,7
1930,2
717,5
26x6
40,7
2624,9
881,4
27x0,75
24,0
743,5
404,7
27x1,00
24,9
834,2
425,7
27x1,50
27,3
1060,2
504,1
27x2,50
31,4
1478,1
607,6
27x4
35,7
1981,0
728,8
27x6
40,7
2696,8
894,8
28x0,75
24,8
771,2
419,7
28x1,00
26,1
900,7
469,1
28x1,50
28,2
1099,7
522,9
28x2,50
32,5
1533,5
630,6
28x4
37,3
2106,2
796,4
28x6
42,2
2798,0
928,9
29x0,75
24,8
785,7
425,8
29x1,00
26,1
918,0
475,6
29x1,50
28,2
1122,7
530,4
29x2,50
32,5
1569,2
640,0
29x4
37,3
2157,0
807,6
29x6
42,2
2869,9
942,4
30x0,75
24,8
800,2
431,9
30x1,00
26,1
935,4
482,0
30x1,50
28,2
1145,8
537,8
30x2,50
32,5
1605,0
649,3
30x4
37,3
2207,7
818,8
30x6
42,2
2941,8
955,8
31x0,75
26,1
864,7
475,4
31x1,00
27,0
969,3
500,0
31x1,50
29,2
1187,2
558,0
31x2,50
34,1
1689,3
695,1
31x4
38,7
2286,7
849,9
31x6
43,8
3046,4
992,3
32x0,75
26,1
879,2
481,5
32x1,00
27,0
986,7
506,5
32x1,50
29,2
1210,3
565,4
32x2,50
34,1
1725,0
704,5
32x4
38,7
2337,4
861,1
32x6
43,8
3118,3
1005,7
33x0,75
26,1
893,8
487,6
33x1,00
27,0
1004,0
513,0
33x1,50
29,2
1233,3
572,9
33x2,50
34,1
1760,8
713,9
33x4
38,7
2388,2
872,3
33x6
43,8
3190,2
1019,2
34x0,75
27,0
924,7
505,0
34x1,00
28,0
1038,5
531,3
34x1,50
30,3
1275,4
593,4
34x2,50
35,3
1820,2
739,7
34x4
40,1
2468,1
904,1
34x6
45,4
3295,9
1056,5
35x0,75
27,0
939,2
511,1
35x1,00
28,0
1055,9
537,8
35x1,50
30,3
1298,5
600,9
35x2,50
35,3
1856,0
749,0
35x4
40,1
2518,9
915,3
35x6
45,4
3367,8
1069,9
36x0,75
27,0
953,7
517,2
36x1,00
28,0
1073,2
544,3
36x1,50
30,3
1321,5
608,3
36x2,50
35,3
1891,7
758,4
36x4
40,1
2569,6
926,5
36x6
45,4
3439,7
1083,3
37x0,75
27,0
968,3
523,2
37x1,00
28,0
1090,5
550,8
37x1,50
30,3
1344,6
615,8
37x2,50
35,3
1927,5
767,8
37x4
40,1
2620,3
937,8
37x6
45,4
3511,6
1096,8

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Безгалогенный;
  • Термостойкий;
  • Гибкий, с многопроволочной жилой;
  • Экранированный;
  • Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при температуре 50 °C);
  • Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
  • Минимальный радиус изгиба – 8хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -60 °C до +200 °C;
  • Температура монтажа: от -25 °C до +60 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
  • Срок службы: 40 лет.

Область применения

  • Для питания оборудования систем безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, систем контроля управления доступом, систем противопожарной защиты);
  • Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
  • Эксплуатация в условиях воздействия повышенных температур до +200 °C;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КРГЭнг(А)-FRHF NхS - U ТУ 3500-003-53930360-2013

где N – число жил, S – сечение проводников, U – рабочее напряжение

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Контрольная группа Скачать в PDF (2 MB)
Сертификат соответствия ТР ТС 004/2011 Силовая группа Скачать в PDF (3 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,75 1 1,5 2,5 4 6 10
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 26,0 21,8 14,0 8,0 5,0 3,3 2,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Рабочее напряжение, В, не более 660 или 1000

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип КНС
Время работоспособности
Тип кабелей в составе
Фильтр
Вернуться в каталог
