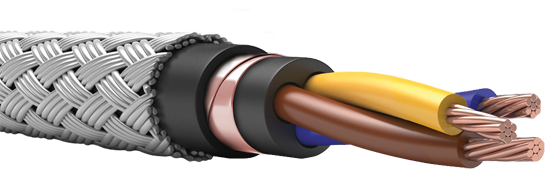

Изображение КВГЭКГнг(А)-FRLS-0,66
ТУ 3500-003-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRLS применяются во внутренних электроустановках, производственных помещениях, закрытых кабельных сооружениях и т.п.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами.

Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки

- черный, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: многопроволочные медные жилы сечением от 0,75 до 16,0 мм2 для силовых кабелей и от 0,75 до 6,0 мм2 для контрольных кабелей.

Изоляция: огнестойкая кремнийорганическая резина. Изолированные жилы скручены в сердечник с числом жил до 5 для силовых кабелей и от 4 до 19 жил для контрольных кабелей.

Экран: общий экран из медных проволок. Возможно изготовление экрана из медных лент.

Оболочка: ПВХ пластикат с низким дымо- и газовыделением.

Броня: из стальных оцинкованных проволок.

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
К заказу
1x0,75
7,6
107,5
33,7
1x1,0
7,8
112,7
34,9
1x1,5
8,1
124,0
37,7
1x2,5
8,8
147,8
43,4
1x4
9,8
184,3
54,3
1x6
10,5
218,8
61,4
1x10
11,7
284,6
73,5
1x16
12,9
365,1
84,9
2x0,75
11,0
209,1
75,2
2x1,0
11,3
220,8
78,3
2x1,5
11,9
246,7
85,6
2x2,5
13,3
301,0
100,2
2x4
14,5
358,4
114,2
2x6
16,4
466,7
147,0
2x10
19,1
634,7
189,8
2x16
21,9
859,4
243,5
3x0,75
11,4
233,4
84,9
3x1,00
11,7
248,4
88,6
3x1,50
12,5
281,1
97,3
3x2,50
13,9
350,2
114,7
3x4
15,6
455,7
146,3
3x6
17,3
558,4
168,1
3x10
20,1
777,6
218,1
3x16
23,1
1069,5
278,7
4x0,75
12,2
264,8
97,3
4x1,00
12,6
283,5
101,7
4x1,50
13,4
323,7
112,1
4x2,50
14,9
409,3
132,8
4x4
16,9
536,1
168,9
4x6
19,1
685,2
206,5
4x10
22,3
983,6
276,0
4x16
25,6
1330,5
339,4
5x0,75
14,1
320,4
118,4
5x1,00
14,5
343,7
123,9
5x1,50
15,9
425,6
152,1
5x2,50
17,9
536,9
180,1
5x4
20,1
678,9
219,2
5x6
22,8
888,0
275,9
5x10
27,1
1295,6
382,7
5x16
30,7
1706,4
448,5
6x0,75
14,1
334,9
124,5
6x1,00
14,5
361,0
130,4
6x1,50
15,9
448,6
159,5
6x2,50
17,9
572,6
189,5
6x4
20,1
729,7
230,4
6x6
22,8
959,8
289,4
7x0,75
14,1
349,4
130,6
7x1,00
14,5
378,3
136,9
7x1,50
15,9
471,7
167,0
7x2,50
17,9
608,4
198,9
7x4
20,1
780,4
241,6
7x6
22,8
1031,7
302,8
8x0,75
15,0
383,5
143,9
8x1,00
15,8
447,7
166,2
8x1,50
16,9
519,7
184,1
8x2,50
19,5
695,0
231,6
8x4
22,0
911,1
289,0
8x6
24,9
1175,2
349,9
9x0,75
16,5
457,2
175,8
9x1,00
17,1
495,1
184,3
9x1,50
18,3
576,0
204,3
9x2,50
21,5
815,3
278,8
9x4
23,9
1013,6
321,2
9x6
27,5
1365,0
417,1
10x0,75
17,4
493,3
190,2
10x1,00
18,0
535,0
199,5
10x1,50
19,7
645,3
233,4
10x2,50
22,8
884,7
301,9
10x4
25,7
1130,6
364,1
10x6
29,1
1487,1
451,8
11x0,75
17,9
518,6
200,4
11x1,00
18,5
563,6
210,3
11x1,50
20,2
681,3
246,0
11x2,50
23,4
937,3
318,1
11x4
26,4
1201,4
383,6
11x6
29,9
1584,1
475,9
12x0,75
17,9
533,1
206,5
12x1,00
18,5
580,9
216,8
12x1,50
20,2
704,4
253,5
12x2,50
23,4
973,1
327,5
12x4
26,4
1252,2
394,8
12x6
29,9
1656,0
489,3
13x0,75
19,1
586,9
231,4
13x1,00
19,7
639,1
242,8
13x1,50
21,5
793,3
291,4
13x2,50
24,8
1064,7
364,0
13x4
28,0
1394,6
449,2
13x6
31,4
1771,4
521,1
14x0,75
19,1
601,4
237,5
14x1,00
19,7
656,4
249,3
14x1,50
21,5
816,4
298,8
14x2,50
24,8
1100,4
373,4
14x4
28,0
1445,3
460,4
14x6
31,4
1843,3
534,6
15x0,75
19,9
637,7
252,1
15x1,00
20,6
696,5
264,8
15x1,50
22,5
866,7
317,3
15x2,50
26,0
1170,0
396,7
15x4
29,4
1538,0
489,3
15x6
33,0
1963,8
568,5
16x0,75
19,9
652,2
258,2
16x1,00
20,6
713,8
271,3
16x1,50
22,5
889,8
324,8
16x2,50
26,0
1205,7
406,1
16x4
29,4
1588,7
500,5
16x6
33,0
2035,6
582,0
17x0,75
20,8
689,2
273,2
17x1,00
21,9
798,8
309,0
17x1,50
23,6
941,1
343,7
17x2,50
27,7
1332,5
458,2
17x4
30,8
1682,8
530,0
17x6
35,0
2195,0
638,5
18x0,75
20,8
703,7
279,3
18x1,00
21,9
816,1
315,5
18x1,50
23,6
964,1
351,2
18x2,50
27,7
1368,2
467,6
18x4
30,8
1733,5
541,2
18x6
35,0
2266,8
652,0
19x0,75
20,8
718,2
285,3
19x1,00
21,9
833,5
322,0
19x1,50
23,6
987,2
358,6
19x2,50
27,7
1404,0
477,0
19x4
30,8
1784,2
552,4
19x6
35,0
2338,7
665,4
20x0,75
22,1
799,7
322,5
20x1,00
22,9
876,3
338,9
20x1,50
25,0
1065,2
393,0
20x2,50
28,9
1477,4
502,2
20x4
32,2
1878,3
581,9
20x6
36,7
2462,6
701,2
21x0,75
22,1
814,3
328,5
21x1,00
22,9
893,7
345,4
21x1,50
25,0
1088,3
400,4
21x2,50
28,9
1513,1
511,6
21x4
32,2
1929,0
593,2
21x6
36,7
2534,4
714,6
22x0,75
24,6
912,0
372,9
22x1,00
25,4
997,8
391,8
22x1,50
27,8
1236,1
464,6
22x2,50
31,8
1636,6
557,9
22x4
36,0
2119,0
669,6
22x6
40,9
2811,6
823,1
23x0,75
24,6
926,6
379,0
23x1,00
25,4
1015,2
398,2
23x1,50
27,8
1259,2
472,1
23x2,50
31,8
1672,3
567,3
23x4
36,0
2169,7
680,8
23x6
40,9
2883,5
836,5
24x0,75
24,6
941,1
385,1
24x1,00
25,4
1032,5
404,7
24x1,50
27,8
1282,2
479,5
24x2,50
31,8
1708,1
576,7
24x4
36,0
2220,5
692,0
24x6
40,9
2955,4
849,9
25x0,75
25,0
968,2
396,4
25x1,00
25,9
1063,1
416,7
25x1,50
28,3
1321,0
493,6
25x2,50
32,4
1762,7
594,0
25x4
36,7
2293,6
712,9
25x6
41,7
3055,0
875,5
26x0,75
25,0
982,8
402,5
26x1,00
25,9
1080,4
423,2
26x1,50
28,3
1344,1
501,1
26x2,50
32,4
1798,5
603,4
26x4
36,7
2344,4
724,1
26x6
41,7
3126,9
888,9
27x0,75
25,0
997,3
408,5
27x1,00
25,9
1097,8
429,7
27x1,50
28,3
1367,2
508,5
27x2,50
32,4
1834,2
612,8
27x4
36,7
2395,1
735,3
27x6
41,7
3198,7
902,3
28x0,75
25,8
1033,7
423,7
28x1,00
27,1
1192,9
473,3
28x1,50
29,2
1417,5
527,5
28x2,50
33,5
1902,6
635,9
28x4
38,3
2563,1
803,2
28x6
43,2
3318,7
936,7
29x0,75
25,8
1048,3
429,8
29x1,00
27,1
1210,3
479,8
29x1,50
29,2
1440,6
534,9
29x2,50
33,5
1938,4
645,3
29x4
38,3
2613,8
814,4
29x6
43,2
3390,6
950,2
30x0,75
25,8
1062,8
435,9
30x1,00
27,1
1227,6
486,3
30x1,50
29,2
1463,7
542,4
30x2,50
33,5
1974,1
654,7
30x4
38,3
2664,6
825,7
30x6
43,2
3462,5
963,6
31x0,75
27,1
1156,6
479,6
31x1,00
28,0
1272,5
504,4
31x1,50
30,2
1517,2
562,7
31x2,50
35,1
2083,4
701,3
31x4
39,7
2761,6
857,0
31x6
44,8
3588,0
1000,4
32x0,75
27,1
1171,1
485,7
32x1,00
28,0
1289,9
510,9
32x1,50
30,2
1540,3
570,2
32x2,50
35,1
2119,2
710,7
32x4
39,7
2812,3
868,2
32x6
44,8
3659,9
1013,8
33x0,75
27,1
1185,6
491,8
33x1,00
28,0
1307,2
517,4
33x1,50
30,2
1563,3
577,6
33x2,50
35,1
2155,0
720,1
33x4
39,7
2863,0
879,5
33x6
44,8
3731,8
1027,3
34x0,75
28,0
1227,3
509,4
34x1,00
29,0
1353,0
535,9
34x1,50
31,3
1617,9
598,4
34x2,50
36,3
2229,6
746,1
34x4
41,1
2961,6
911,5
34x6
46,4
3859,2
1064,9
35x0,75
28,0
1241,9
515,5
35x1,00
29,0
1370,4
542,4
35x1,50
31,3
1641,0
605,8
35x2,50
36,3
2265,4
755,5
35x4
41,1
3012,4
922,7
35x6
46,4
3931,0
1078,3
36x0,75
28,0
1256,4
521,5
36x1,00
29,0
1387,7
548,9
36x1,50
31,3
1664,0
613,3
36x2,50
36,3
2301,2
764,9
36x4
41,1
3063,1
933,9
36x6
46,4
4002,9
1091,7
37x0,75
28,0
1270,9
527,6
37x1,00
29,0
1405,1
555,3
37x1,50
31,3
1687,1
620,7
37x2,50
36,3
2337,0
774,2
37x4
41,1
3113,8
945,2
37x6
46,4
4074,8
1105,2

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • С низким дымо- и газовыделением;
  • Гибкий, с многопроволочной жилой;
  • Экранированный;
  • Бронированный;
  • Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -50 °C до +70 °C;
  • Температура монтажа: от -10 °C до +50 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2;
  • Срок службы: 30 лет.

Область применения

  • Для питания оборудования систем безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, систем контроля управления доступом, систем противопожарной защиты);
  • Во внутренних электроустановках, производственных помещениях, закрытых кабельных сооружениях и т.п.;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КВГЭКГнг(А)-FRLS NхS - U ТУ 3500-003-53930360-2013

где N – число жил, S – сечение проводников, U – рабочее напряжение

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Контрольная группа Скачать в PDF (2 MB)
Сертификат соответствия ТР ТС 004/2011 Силовая группа Скачать в PDF (3 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,75 1 1,5 2,5 4 6 10
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 26,0 21,8 14,0 8,0 5,0 3,3 2,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Рабочее напряжение, В, не более 660 или 1000

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип КНС
Время работоспособности
Тип кабелей в составе
Фильтр
Вернуться в каталог
