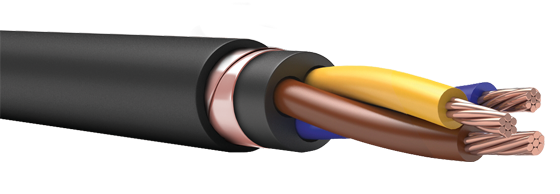

Изображение КВГЭнг(А)-FRLSLTx - U
ТУ 3500-003-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRLSLTx применяются в детских дошкольных и образовательных учреждениях, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа, детских учреждений и других социальных объектах, согласно ФЗ № 123 классов функциональной пожарной опасности Ф1-Ф3.

Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки

- черный, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: многопроволочные медные жилы сечением от 0,75 до 16,0 мм2 для силовых кабелей и от 0,75 до 6,0 мм2 для контрольных кабелей.

Изоляция: огнестойкая кремнийорганическая резина. Изолированные жилы скручены в сердечник с числом жил до 5 для силовых кабелей и от 4 до 19 жил для контрольных кабелей.

Экран: общий экран из медных проволок. Возможно изготовление экрана из медных лент.

Оболочка: низкотоксичный ПВХ пластикат с низким дымо- и газовыделением.

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Низкотоксичный;
  • Гибкий, с многопроволочной жилой;
  • Экранированный;
  • Минимальный радиус изгиба – 8хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -50 °C до +70 °C;
  • Температура монтажа: от -10 °C до +50 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.1.2;
  • Срок службы: 30 лет.

Область применения

  • Для питания оборудования систем безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, систем контроля управления доступом, систем противопожарной защиты);
  • В детских дошкольных и образовательных учреждениях, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа, детских учреждений и других социальных объектах, согласно ФЗ № 123 классов функциональной пожарной опасности Ф1-Ф3;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КВГЭнг(А)-FRLSLTx NхS - U ТУ 3500-003-53930360-2013

где N – число жил, S – сечение проводников, U – рабочее напряжение

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Контрольная группа Скачать в PDF (2 MB)
Сертификат соответствия ТР ТС 004/2011 Силовая группа Скачать в PDF (3 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,75 1 1,5 2,5 4 6 10
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 26,0 21,8 14,0 8,0 5,0 3,3 2,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Рабочее напряжение, В, не более 660 или 1000
