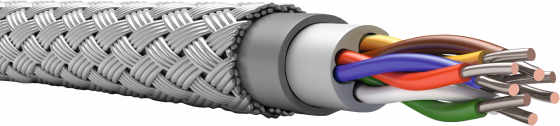

Изображение КППСПКГнг(А)-HF Л

Область применения

применяется в автоматизированных системах безопасности, связи, контроля и управления доступом. Во взрывобезопасных зонах с учетом требований ГОСТ Р МЭК 60079-14. В промышленных сетях АСУ ТП, работающих на стандартах 4-20 мА, HART и других.

Конструктивные особенности

Возникли вопросы? Вы всегда можете получить на них ответ по телефону или написав нам на почту.

Условное обозначение при заказе и в документации

КППСПКГнг(А)-HF Л NxT(э)xS ТУ 3581-015-53930360-2013, где N – число жил (пар, троек), T – тип скрутки, э – индивидуальный экран жил, S – сечение проводников

ТУ 3581-015-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Конструкция

Тип проводника: однопроволочный луженый медный проводник

Изоляция: безгалогенная полимерная композиция

Термический барьер: отсутствует

Экран: отсутствует

Оболочка: безгалогенная полимерная композиция

Броня: оплетка из стальных оцинкованных проволок

Дополнительная защитная оболочка: отсутствует

Характеристики

Характеристики
  • Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.1.2.1
  • Минимальный радиус изгиба 12 Dн, где Dн – максимальный наружный диаметр
  • Температура монтажа до -30... °C
  • Температура эксплуатации от -60... °C до 90 °C
  • Цвет оболочки черный, допускается изготовление другого цвета оболочки по требованию заказчика.
  • Срок службы 40 лет
  • Гарантийный срок эксплуатации 5 лет

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,50 0,75 1,0 1,5 2,5 4 6
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 36,7 24,8 18,2 12,2 7,56 4,70 3,11
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 20
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 66,5 74,5 81,3 86,6 102,8 108,5 119,0
Рабочее напряжение, В, не более 660

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 ТУ 3581-015-53930360-2013 Скачать в PDF
