Кабели с индексом нг(А)-LS-ХЛ Л применяются в холодных климатических условиях, а также при воздействии на кабель низких температур.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III.

Цвет оболочки:

- серый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

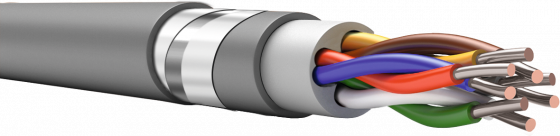

Проводник: однопроволочные медные луженые жилы

Изоляция: хладостойкий ПВХ пластикат с низким дымо- и газовыделением.

Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.

Внутренняя оболочка (подложка): хладостойкий ПВХ пластикат с низким дымо- и газовыделением.

Оболочка: хладостойкий ПВХ пластикат с низким дымо- и газовыделением.

Броня: из стальных оцинкованных лент.

Оболочка (поверх брони): хладостойкий ПВХ пластикат с низким дымо- и газовыделением.

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • С низким дымо- и газовыделением;
  • Холодостойкий;
  • Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
  • Бронированный, с дополнительным защитным шлангом, для прокладки в грунтах категории I-III;
  • Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
  • Минимальный радиус изгиба – 14хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -60 °C до +70 °C;
  • Температура монтажа: от -25 °C до +50 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2;
  • Срок службы: 30 лет.

Область применения

  • Промышленные системы противопожарной защиты;
  • Автоматизированные системы безопасности, связи, контроля и управления доступом;
  • Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
  • Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
  • На объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.);
  • В холодных климатических условиях, а также при воздействии на кабель низких температур;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КПВСВБВнг(А)-LS-ХЛ NxS ТУ 3581-015-53930360-2013
КПВСВБВнг(А)-LS-ХЛ Nx2xS, Nx3xS ТУ 3581-015-53930360-2013
КПВСВБВнг(А)-LS-ХЛ Nx2эхS, Nx3эxS ТУ 3581-015-53930360-2013
где N – число жил (пар, троек), S – сечение проводников, э – индивидуальный экран пар или троек.

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Скачать в PDF (2 MB)
