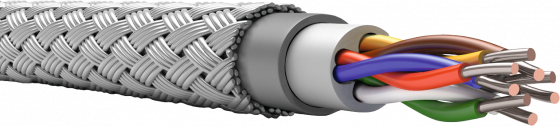

Изображение КПВСВКГнг(А)-LS-ХЛ Л
ТУ 3581-015-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-LS-ХЛ применяются в холодных климатических условиях, а также при воздействии на кабель низких температур

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами.

Цвет оболочки:

- серый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные луженые жилы

Изоляция: хладостойкий ПВХ пластикат с низким дымо- и газовыделением.

Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.

Внутренняя оболочка (подложка): хладостойкий ПВХ пластикат с низким дымо- и газовыделением.

Оболочка: хладостойкий ПВХ пластикат с низким дымо- и газовыделением.

Броня: из стальных оцинкованных проволок.

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Не распространяющий горение;
  • С низким дымо- и газовыделением;
  • Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
  • Бронированный;
  • Минимальный радиус изгиба – 12хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -60 °C до +70 °C;
  • Температура монтажа: от -25 °C до +50 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2;
  • Срок службы: 30 лет.

Область применения

  • Промышленные системы противопожарной защиты;
  • Автоматизированные системы безопасности, связи, контроля и управления доступом;
  • Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
  • Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
  • Предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.;

Пример записи условного обозначения кабеля при заказе и в документации:

КПВСВКГнг(А)-LS-ХЛ NxS ТУ 3581-015-53930360-2013
КПВСВКГнг(А)-LS-ХЛ Nx2xS, Nx3xS ТУ 3581-015-53930360-2013
КПВСВКГнг(А)-LS-ХЛ Nx2эхS, Nx3эxS ТУ 3581-015-53930360-2013
где N – число жил (пар, троек), S – сечение проводников, э – индивидуальный экран пар или троек.

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Скачать в PDF (2 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,50 0,75 1,0 1,5 2,5 4 6
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 36,7 24,8 18,2 12,2 7,56 4,70 3,11
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 20
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 66,5 74,5 81,3 86,6 102,8 108,5 119,0
Рабочее напряжение, В, не более 660
