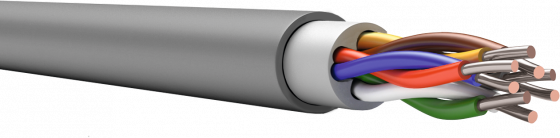

Изображение КПВСВнг(А)-LS Л
ТУ 3581-015-53930360-2013

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-LS применяются во внутренних электроустановках, производственных помещениях, закрытых кабельных сооружениях и т.п.

Цвет оболочки:

- серый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные луженые жилы

Изоляция: ПВХ пластикат с низким дымо- и газовыделением.

Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.

Внутренняя оболочка (подложка): ПВХ пластикат с низким дымо- и газовыделением.

Оболочка: ПВХ пластикат с низким дымо- и газовыделением.

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Не распространяющий горение;
  • С низким дымо- и газовыделением;
  • Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
  • Минимальный радиус изгиба – 8хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -50 °C до +70 °C;
  • Температура монтажа: от -15 °C до +50 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2;
  • Срок службы: 30 лет.

    Область применения

    • Промышленные системы противопожарной защиты;
    • Автоматизированные системы безопасности, связи, контроля и управления доступом;
    • Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
    • Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
    • Предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.;

    Пример записи условного обозначения кабеля при заказе и в документации:

    КПВСВнг(А)-LS NxS ТУ 3581-015-53930360-2013
    КПВСВнг(А)-LS Nx2xS, Nx3xS ТУ 3581-015-53930360-2013
    КПВСВнг(А)-LS Nx2эхS, Nx3эxS ТУ 3581-015-53930360-2013
    где N – число жил (пар, троек), S – сечение проводников, э – индивидуальный экран пар или троек.
