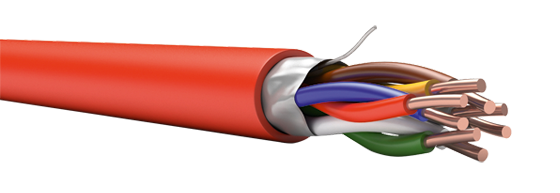

КПКЭПнг(А)-FRHF
КПКЭПнг(А)-FRHF
КПКЭПнг(А)-FRHF
ТУ 3565-002-53930360-2008

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRHF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки: нг(А)-FRHF

- красный, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

- черный, для наружной прокладки (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные жилы сечением от 0,2 до 6,0 мм2.

Изоляция: огнестойкая кремнийорганическая резина. Проводники или пары скручены в сердечник с числом жил или пар до 37.

Экран: алюмолавсановая лента с контактным проводником.

Оболочка: нг(А)-FRHF – безгалогенная полимерная композиция (LSZH).

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
К заказу
1x2x0,20
4.3
20.41
10,7
1x2x0,35
4.7
25.6
12,1
1x2x0,50
5.3
31.3
14,7
1x2x0,75
5.5
37.53
15,9
1x2x1,00
5.9
42.95
17,2
1x2x1,50
6.7
59.33
22,3
1x2x2,50
7.5
81.99
25,8
1x2x4
9.2
125.04
34,9
1x2x6
10.2
167.74
39,8
2x2x0,20
4.8
27.84
13,8
2x2x0,35
5.2
36.96
15,8
2x2x0,5
5.9
46.53
20
2x2x0,75
6.4
58.98
22,3
2x2x1,0
6.9
71.28
26
2x2x1,5
7.7
96.71
31,4
2x2x2,5
8.7
139.11
36,8
2x2x4
16.9
255.83
74
2x2x6
18.9
342.44
84,5
3x2x0,20
7.1
47.58
24,6
3x2x0,35
7.9
62.15
28,1
3x2x0,50
9
77.67
35,1
3x2x0,75
9.4
96.05
38,3
3x2x1,00
10.2
111.33
41,6
3x2x1,50
11.3
149.34
49,5
3x2x2,50
12.9
214.68
58,2
3x2x4
16.2
337.87
81,2
3x2x6
18.4
472.47
99
4x2x0,20
7.7
56.94
28,9
4x2x0,35
8.6
75.65
33,2
4x2x0,50
9.9
95.26
41,9
4x2x0,75
10.3
119.4
46
4x2x1,00
11.2
139.05
49,8
4x2x1,50
12.5
188.64
59,8
4x2x2,50
14.2
274.31
70,5
4x2x4
18.2
444.5
105
4x2x6
20.3
611.04
120,6
5x2x0,20
9.1
69.82
35,4
5x2x0,35
10.2
93.18
40,7
5x2x0,50
11.8
117.67
51,6
5x2x0,75
12.4
147.83
56,6
5x2x1,00
13.5
172.38
61,5
5x2x1,50
15.1
234.33
73,9
5x2x2,50
17.4
350.07
92,9
5x2x4
22.3
564.88
137,4
5x2x6
25
774.35
157,7
6x2x0,20
9.1
76.42
38,1
6x2x0,35
10.2
103.5
43,9
6x2x0,50
11.8
131.46
56,1
6x2x0,75
12.4
167.18
61,8
6x2x1,00
13.5
195.68
67,1
6x2x1,50
15.1
268.59
81,1
6x2x2,50
17.4
403.84
101,6
6x2x4
22.3
654.81
150,8
6x2x6
25
903.26
173,4
7x2x0,2
9.1
83.02
40,7
7x2x0,35
10.2
113.82
47,1
7x2x0,50
11.8
145.24
60,6
7x2x0,75
12.4
186.52
67
7x2x1,00
13.5
218.98
72,6
7x2x1,50
15.1
302.85
88,3
7x2x2,50
17.4
457.6
110,4
7x2x4
22.3
744.75
164,2
7x2x6
25
1032.16
189,1
8x2x0,2
9.9
92.81
45,4
8x2x0,35
11
127.81
52,5
8x2x0,50
12.8
163.41
67,7
8x2x0,75
13.4
210.49
75
8x2x1,00
14.6
247.38
81,3
8x2x1,50
16.4
342.93
99
8x2x2,50
19
518.91
123,7
8x2x4
24.3
845.51
184,3
8x2x6
27.4
1187.08
221,2
9x2x0,2
10.8
103.67
50,6
9x2x0,35
12.2
143.03
58,6
9x2x0,50
14.2
183.05
75,7
9x2x0,75
14.8
236
83,9
9x2x1,00
16.2
277.47
91
9x2x1,50
18.4
394.09
116,8
9x2x2,50
21
582.72
138,5
9x2x4
26.9
949.87
206,5
9x2x6
30.5
1333.89
247,9
10x2x0,2
11.5
113.46
55,2
10x2x0,35
13
157.01
64
10x2x0,50
15.1
201.22
82,8
10x2x0,75
15.9
259.96
91,9
10x2x1,00
17.5
314.6
105,3
10x2x1,50
19.7
434.83
127,9
10x2x2,50
22.7
655.39
159,2
10x2x4
29.1
1065.21
236
10x2x6
32.9
1492.71
282,4
11x2x0,2
11.9
121.66
58,8
11x2x0,35
13.4
169.17
68,3
11x2x0,50
15.6
217.2
88,6
11x2x0,75
16.4
281.62
98,5
11x2x1,00
18.1
340.74
112,6
11x2x1,50
20.3
472.33
137,1
11x2x2,50
23.5
713.31
170,5
11x2x4
30.1
1161.06
253
11x2x6
34.1
1628.9
302,6
12x2x0,2
11.9
128.26
61,5
12x2x0,35
13.4
179.49
71,4
12x2x0,50
15.6
230.98
93,1
12x2x0,75
16.4
300.96
103,7
12x2x1,00
18.1
364.04
118,2
12x2x1,50
20.3
506.59
144,3
12x2x2,50
23.5
767.07
179,2
12x2x4
30.1
1251
266,4
12x2x6
34.1
1757.8
318,3
13x2x0,2
12.5
137.62
65,9
13x2x0,35
14.1
192.99
76,5
13x2x0,50
16.5
248.57
99,9
13x2x0,75
17.5
333.04
117
13x2x1,00
19.1
392.26
126,8
13x2x1,50
21.5
546.46
154,9
13x2x2,50
24.8
828.04
192,3
13x2x4
31.9
1351.18
286,2
13x2x6
36
1899.33
341,8
14x2x0,2
12.5
144.22
68,5
14x2x0,35
14.1
203.31
79,7
14x2x0,50
16.5
262.36
104,3
14x2x0,75
17.5
352.38
122,2
14x2x1,00
19.1
415.56
132,4
14x2x1,50
21.5
580.72
162,1
14x2x2,50
24.8
881.8
201,1
14x2x4
31.9
1441.12
299,6
14x2x6
36
2028.24
357,5
15x2x0,2
13.2
153.91
73,1
15x2x0,35
14.9
217.18
85
15x2x0,50
17.7
289.19
117
15x2x0,75
18.5
376.7
130,4
15x2x1,00
20.2
444.35
141,3
15x2x1,50
22.9
632.7
180,5
15x2x2,50
26.3
943.6
214,7
15x2x4
34
1559.51
331
15x2x6
38.2
2171.22
381,9
16x2x0,2
13.2
160.51
75,8
16x2x0,35
14.9
227.5
88,2
16x2x0,50
17.7
302.98
121,5
16x2x0,75
18.5
396.05
135,6
16x2x1,00
20.2
467.65
146,9
16x2x1,50
22.9
666.97
187,7
16x2x2,50
26.3
997.36
223,5
16x2x4
34
1649.45
344,4
16x2x6
38.2
2300.13
397,6
17x2x0,2
14
170.3
80,4
17x2x0,35
15.8
241.48
93,6
17x2x0,50
18.7
321.65
129
17x2x0,75
19.6
420.54
143,9
17x2x1,00
21.4
496.63
155,9
17x2x1,50
24.3
708.36
199,3
17x2x2,50
28.1
1073.47
246,3
17x2x4
36
1752.22
365,8
17x2x6
40.5
2443.6
422,3
18x2x0,2
14
176.9
83
18x2x0,35
15.8
251.8
96,7
18x2x0,50
18.7
335.43
133,5
18x2x0,75
19.6
439.88
149,1
18x2x1,00
21.4
519.93
161,5
18x2x1,50
24.3
742.63
206,5
18x2x2,50
28.1
1127.24
255,1
18x2x4
36
1842.15
379,2
18x2x6
40.5
2572.51
438
19x2x0,2
14
183.5
85,7
19x2x0,35
15.8
262.12
99,9
19x2x0,50
18.7
349.22
137,9
19x2x0,75
19.6
459.23
154,3
19x2x1,00
21.4
543.23
167,1
19x2x1,50
24.3
776.89
213,7
19x2x2,50
28.1
1181
263,8
19x2x4
36
1932.09
392,6
19x2x6
40.5
2701.41
453,7
20x2x0,2
14.7
193.29
90,3
20x2x0,35
16.6
276.11
105,3
20x2x0,50
19.7
367.89
145,4
20x2x0,75
20.6
483.72
162,7
20x2x1,00
22.7
583.56
183,5
20x2x1,50
25.6
818.29
225,3
20x2x2,50
29.6
1243.85
278,1
20x2x4
38
2034.86
414
20x2x6
42.8
2844.88
478,4
21x2x0,2
14.7
199.89
93
21x2x0,35
16.6
286.43
108,5
21x2x0,50
19.7
381.68
149,9
21x2x0,75
20.6
503.06
167,9
21x2x1,00
22.7
606.86
189,1
21x2x1,50
25.6
852.55
232,5
21x2x2,50
29.6
1297.61
286,9
21x2x4
38
2124.79
427,4
21x2x6
42.8
2973.79
494,1
22x2x0,2
16.4
213.94
100,2
22x2x0,35
18.7
314.66
122,8
22x2x0,50
22.2
417.94
168,4
22x2x0,75
23.3
546.04
187,8
22x2x1,00
25.4
644.76
203,6
22x2x1,50
28.9
917.9
259,2
22x2x2,50
33.4
1389.27
319,4
22x2x4
42.7
2244.67
459,3
22x2x6
48.1
3136.69
530,7
23x2x0,2
16.4
220.54
102,9
23x2x0,35
18.7
324.98
126
23x2x0,50
22.2
431.72
172,9
23x2x0,75
23.3
565.38
193
23x2x1,00
25.4
668.06
209,2
23x2x1,50
28.9
952.16
266,4
23x2x2,50
33.4
1443.03
328,1
23x2x4
42.7
2334.61
472,7
23x2x6
48.1
3265.59
546,4
24x2x0,2
16.4
227.14
105,5
24x2x0,35
18.7
335.3
129,2
24x2x0,50
22.2
445.51
177,4
24x2x0,75
23.3
584.73
198,2
24x2x1,00
25.4
691.36
214,8
24x2x1,50
28.9
986.42
273,6
24x2x2,50
33.4
1496.8
336,8
24x2x4
42.7
2424.54
486,1
24x2x6
48.1
3394.5
562,1
25x2x0,2
16.9
243.78
114,6
25x2x0,35
19.1
347.66
133,6
25x2x0,50
22.7
461.99
183,5
25x2x0,75
23.8
606.91
205,2
25x2x1,00
26
717.79
222,3
25x2x1,50
29.5
1024.58
283,2
25x2x2,50
34.1
1555.49
348,6
25x2x4
43.7
2520.9
503,5
25x2x6
49.2
3530.68
582,3
26x2x0,2
16.9
250.38
117,3
26x2x0,35
19.1
357.98
136,8
26x2x0,50
22.7
475.78
188
26x2x0,75
23.8
626.25
210,4
26x2x1,00
26
741.09
227,8
26x2x1,50
29.5
1058.84
290,4
26x2x2,50
34.1
1609.25
357,4
26x2x4
43.7
2610.83
516,9
26x2x6
49.2
3659.59
598
27x2x0,2
16.9
256.98
120
27x2x0,35
19.1
368.3
139,9
27x2x0,50
22.7
489.56
192,4
27x2x0,75
23.8
645.6
215,6
27x2x1,00
26
764.39
233,4
27x2x1,50
29.5
1093.1
297,6
27x2x2,50
34.1
1663.02
366,1
27x2x4
43.7
2700.77
530,4
27x2x6
49.2
3788.49
613,7
28x2x0,2
17.6
266.66
124,5
28x2x0,35
19.9
382.16
145,2
28x2x0,50
23.5
508.02
199,8
28x2x0,75
24.7
669.86
223,8
28x2x1,00
27
793.12
242,3
28x2x1,50
30.7
1134.12
308,9
28x2x2,50
35.5
1725.32
380,1
28x2x4
45.4
2801.82
550,6
28x2x6
51.2
3930.02
637,2
29x2x0,2
17.6
273.26
127,2
29x2x0,35
19.9
392.48
148,4
29x2x0,50
23.5
521.8
204,2
29x2x0,75
24.7
689.2
229
29x2x1,00
27
816.42
247,9
29x2x1,50
30.7
1168.38
316,1
29x2x2,50
35.5
1779.09
388,8
29x2x4
45.9
2895.54
566,5
29x2x6
51.6
4062.82
655,4
30x2x0,2
17.6
279.86
129,9
30x2x0,35
19.9
402.8
151,6
30x2x0,50
23.5
535.59
208,7
30x2x0,75
24.7
708.55
234,2
30x2x1,00
27
839.72
253,5
30x2x1,50
30.7
1202.65
323,3
30x2x2,50
35.5
1832.85
397,6
30x2x4
45.4
2981.7
577,5
30x2x6
51.2
4187.83
668,6
31x2x0,2
18.3
289.9
134,6
31x2x0,35
20.7
417.07
157,2
31x2x0,50
24.5
554.58
216,4
31x2x0,75
25.7
733.38
242,7
31x2x1,00
28.3
883.23
271,9
31x2x1,50
31.9
1244.45
335,2
31x2x2,50
37
1896.14
412,2
31x2x4
47.3
3084.04
598,6
31x2x6
53.4
4330.82
693
32x2x0,2
18.3
296.5
137,3
32x2x0,35
20.7
427.4
160,3
32x2x0,50
24.5
568.37
220,9
32x2x0,75
25.7
752.72
247,9
32x2x1,00
28.3
906.53
277,5
32x2x1,50
31.9
1278.71
342,4
32x2x2,50
37
1949.9
420,9
32x2x4
47.3
3173.97
612
32x2x6
53.4
4459.73
708,7
33x2x0,2
18.3
303.1
140
33x2x0,35
20.7
437.72
163,5
33x2x0,50
24.5
582.16
225,3
33x2x0,75
25.7
772.07
253,1
33x2x1,00
28.3
929.83
283,1
33x2x1,50
31.9
1312.97
349,6
33x2x2,50
37
2003.67
429,7
33x2x4
47.3
3263.91
625,4
33x2x6
53.4
4588.63
724,4
34x2x0,2
19
313.26
144,8
34x2x0,35
21.5
452.12
169,2
34x2x0,50
25.5
601.33
233,1
34x2x0,75
26.7
797.09
261,8
34x2x1,00
29.5
959.97
292,9
34x2x1,50
33.4
1371.77
372,4
34x2x2,50
38.5
2067.28
444,5
34x2x4
49.3
3366.68
646,8
34x2x6
55.6
4732.1
749,1
35x2x0,2
19
319.86
147,5
35x2x0,35
21.5
462.44
172,3
35x2x0,50
25.5
615.11
237,6
35x2x0,75
26.7
816.43
267
35x2x1,00
29.5
983.27
298,5
35x2x1,50
33.4
1406.03
379,6
35x2x2,50
38.5
2121.05
453,2
35x2x4
49.3
3456.61
660,2
35x2x6
55.6
4861.01
764,8
36x2x0,2
19
326.46
150,2
36x2x0,35
21.5
472.76
175,5
36x2x0,50
25.5
628.9
242,1
36x2x0,75
26.7
835.77
272,2
36x2x1,00
29.5
1006.57
304,1
36x2x1,50
33.4
1440.3
386,8
36x2x2,50
38.5
2174.81
462
36x2x4
49.3
3546.55
673,6
36x2x6
55.6
4989.91
780,5
37x2x0,2
19
333.06
152,9
37x2x0,35
21.5
483.08
178,7
37x2x0,50
25.5
642.69
246,5
37x2x0,75
26.7
855.12
277,4
37x2x1,00
29.5
1029.87
309,7
37x2x1,50
33.4
1474.56
394
37x2x2,50
38.5
2228.58
470,7
37x2x4
49.3
3636.48
687
37x2x6
55.6
5118.82
796,2
2x0,2
4.3
20.41
10,7
2x0,35
4.7
25.6
12,1
2x0,50
5.3
31.29
14,7
2x0,75
5.5
37.53
15,9
2x1,00
5.9
42.95
17,2
2x1,50
6.7
59.32
22,3
2x2,50
7.5
81.99
25,8
2x4
9.3
125.38
35,1
2x6
10.3
168.08
40
3x0,2
4.4
23.59
11,9
3x0,35
4.8
30.68
13,6
3x0,50
5.5
38.24
17
3x0,75
5.9
47.84
18,8
3x1,00
6.1
54.69
20
3x1,50
7.1
77.41
26,5
3x2,50
8
109.82
30,9
3x4
9.7
172.43
43,5
3x6
10.8
234.76
49,7
4x0,2
4.8
27.84
13,8
4x0,35
5.2
36.96
15,8
4x0,50
5.9
46.53
20
4x0,75
6.4
58.98
22,3
4x1,00
6.9
71.28
26
4x1,50
7.7
96.71
31,4
4x2,50
8.7
139.11
36,8
4x4
10.7
220.92
52,6
4x6
11.9
303.02
60,3
5x0,2
5.1
32.25
15,8
5x0,35
5.6
43.42
18,2
5x0,50
6.4
55.02
23,2
5x0,75
7.1
73.87
28,2
5x1,00
7.5
85.04
30
5x1,50
8.4
116.32
36,6
5x2,50
9.5
168.77
43
5x4
11.8
269.89
62,1
5x6
13.1
371.83
71,3
6x0,2
5.5
36.7
17,8
6x0,35
6.1
49.93
20,6
6x0,50
7.2
67.1
28,7
6x0,75
7.7
85.61
32,1
6x1,00
8.1
98.89
34,2
6x1,50
9.2
136.05
41,8
6x2,50
10.4
198.56
49,3
6x4
12.9
319.02
71,6
6x6
14.4
440.82
82,3
7x0,2
5.5
39.67
18,9
7x0,35
6.1
54.72
21,9
7x0,50
7.2
73.6
30,7
7x0,75
7.7
94.78
34,4
7x1,00
8.1
110.01
36,7
7x1,50
9.2
152.57
45,1
7x2,50
10.4
224.62
53,3
7x4
12.9
363.33
78,2
7x6
14.4
504.32
90
8x0,2
5.9
44.12
20,9
8x0,35
6.7
64.54
26,4
8x0,50
7.7
82.42
34,1
8x0,75
8.3
106.52
38,2
8x1,00
8.7
123.85
40,8
8x1,50
9.9
172.29
50,4
8x2,50
11.2
254.41
59,5
8x4
13.9
412.46
87,7
8x6
15.6
573.31
101,1
9x0,2
6.4
49.07
23,2
9x0,35
7.3
71.91
29,3
9x0,50
8.4
92.02
38
9x0,75
9.1
119.11
42,6
9x1,00
9.5
138.61
45,5
9x1,50
10.9
193.08
56,2
9x2,50
12.3
285.44
66,5
9x4
15.4
463.21
98,2
9x6
17.5
652.84
118,9
10x0,2
7
56.96
27,4
10x0,35
7.7
78.64
31,9
10x0,50
8.9
100.84
41,4
10x0,75
9.7
130.85
46,5
10x1,00
10.1
152.46
49,7
10x1,50
11.6
212.81
61,5
10x2,50
13.2
315.23
72,8
10x4
16.5
512.34
107,8
10x6
18.7
722.46
130,3
11x0,2
7.2
60.77
29
11x0,35
8
84.41
33,8
11x0,50
9.2
108.5
44,1
11x0,75
10
141.31
49,5
11x1,00
10.5
164.94
53
11x1,50
11.9
230.93
65,7
11x2,50
13.6
343.15
77,9
11x4
17.2
567.66
121,4
11x6
19.3
789.02
139,9
12x0,2
7.2
63.74
30,1
12x0,35
8
89.21
35,2
12x0,50
9.2
115.01
46,1
12x0,75
10
150.48
51,9
12x1,00
10.5
176.06
55,5
12x1,50
11.9
247.45
69
12x2,50
13.6
369.21
81,9
12x4
17.2
611.96
128
12x6
19.3
852.52
147,7
13x0,2
7.5
68.16
32,1
13x0,35
8.3
95.68
37,5
13x0,50
9.6
123.52
49,3
13x0,75
10.5
161.88
55,5
13x1,00
11
189.55
59,4
13x1,50
12.6
266.74
74
13x2,50
14.3
398.5
87,9
13x4
18.2
660.93
137,4
13x6
20.4
921.32
158,6
14x0,2
7.5
71.12
33,3
14x0,35
8.3
100.48
38,9
14x0,50
9.6
130.03
51,3
14x0,75
10.5
171.05
57,8
14x1,00
11
200.67
61,9
14x1,50
12.6
283.26
77,3
14x2,50
14.3
424.56
91,9
14x4
18.2
705.23
144,1
14x6
20.4
984.82
166,3
15x0,2
7.9
75.71
35,4
15x0,35
8.8
107.14
41,4
15x0,50
10.1
138.78
54,7
15x0,75
11
182.71
61,6
15x1,00
11.6
214.42
66
15x1,50
13.3
302.88
82,4
15x2,50
15.2
454.22
98
15x4
19.3
754.74
153,8
15x6
21.6
1054.24
177,7
16x0,2
7.9
78.68
36,5
16x0,35
8.8
111.94
42,7
16x0,50
10.1
145.28
56,7
16x0,75
11
191.88
63,9
16x1,00
11.6
225.54
68,5
16x1,50
13.3
319.4
85,7
16x2,50
15.2
480.28
102
16x4
19.3
799.04
160,5
16x6
21.6
1117.74
185,4
17x0,2
8.3
83.33
38,6
17x0,35
9.2
118.67
45,3
17x0,50
10.7
154.1
60,1
17x0,75
11.6
203.62
67,8
17x1,00
12.2
239.39
72,6
17x1,50
14
339.12
91
17x2,50
16
510.07
108,3
17x4
20.4
848.72
170,3
17x6
23.1
1198.87
204,3
18x0,2
8.3
86.29
39,7
18x0,35
9.2
123.47
46,6
18x0,50
10.7
160.61
62,1
18x0,75
11.6
212.79
70,1
18x1,00
12.2
250.51
75,1
18x1,5
14
355.65
94,3
18x2,5
16
536.13
112,3
18x4
20.4
893.03
177
18x6
23.1
1262.37
212
19x0,2
8.3
89.26
40,8
19x0,35
9.2
128.27
48
19x0,50
10.7
167.12
64,1
19x0,75
11.6
221.96
72,4
19x1,00
12.2
261.63
77,6
19x1,50
14
372.17
97,6
19x2,50
16
562.18
116,3
19x4
20.4
937.33
183,6
19x6
23.1
1325.87
219,8
20x0,2
8.6
93.9
43
20x0,35
9.6
135
50,5
20x0,50
11.2
175.94
67,5
20x0,75
12.2
233.7
76,2
20x1,00
12.8
275.48
81,8
20x1,50
14.7
391.89
102,8
20x2,5
17
600.47
128
20x4
21.4
987.01
193,5
20x6
24.3
1396.12
231,6
21x0,2
8.6
96.87
44,1
21x0,35
9.6
139.8
51,9
21x0,50
11.2
182.45
69,5
21x0,75
12.2
242.87
78,6
21x1,00
12.8
286.6
84,3
21x1,50
14.7
408.41
106,1
21x2,50
17
626.53
132
21x4
21.4
1031.32
200,1
21x6
24.3
1459.62
239,3
22x0,2
9.5
103.76
47,6
22x0,35
10.7
149.1
55,9
22x0,50
12.4
194.36
74,7
22x0,75
13.5
258.04
84,5
22x1,00
14.3
304.08
90,6
22x1,50
16.4
432.4
113,9
22x2,50
19
662.28
141,9
22x4
24.2
1100.27
222,1
22x6
27.4
1552.56
265,5
23x0,2
9.5
106.72
48,7
23x0,35
10.7
153.9
57,3
23x0,50
12.4
200.86
76,7
23x0,75
13.5
267.21
86,8
23x1,00
14.3
315.2
93,1
23x1,50
16.4
448.92
117,2
23x2,50
19
688.34
145,9
23x4
24.2
1144.57
228,7
23x6
27.4
1616.06
273,3
24x0,2
9.5
109.69
49,8
24x0,35
10.7
158.7
58,7
24x0,50
12.4
207.37
78,8
24x0,75
13.5
276.38
89,1
24x1,00
14.3
326.32
95,6
24x1,50
16.4
465.44
120,5
24x2,50
19
714.4
149,9
24x4
24.2
1188.88
235,3
24x6
27.4
1679.56
281
25x0,2
9.7
113.5
51,4
25x0,35
10.9
164.46
60,6
25x0,50
12.7
215.03
81,5
25x0,75
13.8
286.84
92,2
25x1,00
14.6
338.81
98,9
25x1,50
17
492.03
130,2
25x2,50
19.4
742.53
155,2
25x4
24.7
1236.15
243,8
25x6
28
1746.74
291
26x0,2
9.7
116.46
52,5
26x0,35
10.9
169.26
62
26x0,50
12.7
221.54
83,5
26x0,75
13.8
296.01
94,5
26x1,00
14.6
349.93
101,4
26x1,50
17
508.55
133,5
26x2,50
19.4
768.59
159,2
26x4
24.7
1280.45
250,4
26x6
28
1810.24
298,7
27x0,2
9.7
119.43
53,6
27x0,35
10.9
174.06
63,3
27x0,50
12.7
228.04
85,5
27x0,75
13.8
305.18
96,8
27x1,00
14.6
361.05
103,9
27x1,50
17
525.07
136,8
27x2,50
19.4
794.65
163,2
27x4
24.7
1324.75
257
27x6
28
1873.74
306,5
28x0,2
10
123.85
55,6
28x0,35
11.3
180.53
65,7
28x0,50
13.1
236.56
88,7
28x0,75
14.3
316.58
100,4
28x1,00
15.1
374.53
107,9
28x1,50
17.6
544.68
142
28x2,50
20.2
824.31
169,3
28x4
25.7
1374.2
266,7
28x6
29.1
1943.63
318,1
29x0,2
10
126.81
56,7
29x0,35
11.3
185.33
67
29x0,50
13.1
243.06
90,7
29x0,75
14.3
325.75
102,7
29x1,00
15.1
385.65
110,4
29x1,50
17.6
561.2
145,3
29x2,50
20.2
850.36
173,3
29x4
25.7
1418.5
273,4
29x6
29.1
2007.13
325,9
30x0,2
10
129.78
57,9
30x0,35
11.3
190.13
68,4
30x0,50
13.1
249.57
92,7
30x0,75
14.3
334.92
105
30x1,00
15.1
396.77
112,9
30x1,50
17.6
577.72
148,5
30x2,50
20.2
876.42
177,3
30x4
25.7
1462.8
280
30x6
29.1
2070.63
333,6
31x0,2
10.4
134.37
60
31x0,35
11.7
196.8
70,9
31x0,50
13.6
258.32
96
31x0,75
14.9
346.58
108,9
31x1,00
15.7
410.53
117
31x1,50
18.3
597.69
153,9
31x2,50
21
906.5
183,8
31x4
26.8
1512.84
290,1
31x6
30.3
2141.25
345,7
32x0,2
10.4
137.34
61,1
32x0,35
11.7
201.59
72,3
32x0,50
13.6
264.82
98
32x0,75
14.9
355.75
111,2
32x1,00
15.7
421.65
119,5
32x1,50
18.3
614.21
157,2
32x2,50
21
932.55
187,8
32x4
26.8
1557.15
296,7
32x6
30.3
2204.75
353,4
33x0,2
10.4
140.3
62,2
33x0,35
11.7
206.39
73,6
33x0,50
13.6
271.33
100
33x0,75
14.9
364.92
113,5
33x1,00
15.7
432.77
121,9
33x1,50
18.3
630.74
160,5
33x2,50
21
958.61
191,8
33x4
26.8
1601.45
303,3
33x6
30.3
2268.25
361,2
34x0,2
10.8
144.95
64,3
34x0,35
12.1
213.12
76,1
34x0,50
14.2
280.15
103,4
34x0,75
15.5
376.66
117,3
34x1,00
16.3
446.62
126,1
34x1,50
19
650.82
166
34x2,50
21.8
988.83
198,3
34x4
28.1
1665.71
322,6
34x6
31.6
2339.12
373,4
35x0,2
10.8
147.91
65,4
35x0,35
12.1
217.92
77,5
35x0,50
14.2
286.66
105,4
35x0,75
15.5
385.83
119,6
35x1,00
16.3
457.74
128,6
35x1,50
19
667.34
169,3
35x2,50
21.8
1014.88
202,3
35x4
28.1
1710.02
329,2
35x6
31.6
2402.62
381,2
36x0,2
10.8
150.88
66,5
36x0,35
12.1
222.72
78,9
36x0,50
14.2
293.16
107,4
36x0,75
15.5
395.01
121,9
36x1,00
16.3
468.86
131,1
36x1,50
19
683.86
172,6
36x2,50
21.8
1040.94
206,3
36x4
28.1
1754.32
335,8
36x6
31.6
2466.12
388,9
37x0,2
10.8
153.85
67,7
37x0,35
12.1
227.52
80,2
37x0,50
14.2
299.67
109,4
37x0,75
15.5
404.18
124,2
37x1,00
16.3
479.98
133,6
37x1,50
19
700.38
175,9
37x2,50
21.8
1067
210,3
37x4
28.1
1798.62
342,4
37x6
31.6
2529.62
396,6

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Безгалогенный;
  • Экранированный;
  • Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
  • Кратковременно маслобензостойкий в течение 24 часов при t=50 °C;
  • Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
  • Температура эксплуатации: от -60 °C до +90 °C;
  • Температура монтажа: от -30 °C до +60 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
  • Срок службы: 40 лет.

Область применения

  • Системы пожарной сигнализации;
  • Системы оповещения и управления эвакуацией людей при пожаре;
  • Системы контроля управления доступом;
  • Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КПКЭПнг(А)-FRHF Nx2xS ТУ 3565-002-53930360-2008,
КПКЭПнг(А)-FRHF NхS ТУ 3565-002-53930360-2008,
где N – число пар (жил), S – сечение проводников.

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Скачать в PDF (2 MB)
Сертификат соответствия ТРПБ Скачать в PDF (3 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,22 0,35 0,5 0,75 1 1,5 2,5 4 6
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 112,82 55,44 42,61 26,83 20,99 13,4 7,86 4,57 3,05
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 80 90 90 90 95 95 105 110 120
Рабочее напряжение, В, не более 300

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип КНС
Время работоспособности
Тип кабелей в составе
Фильтр

Поxожие кабели

Вернуться в каталог
