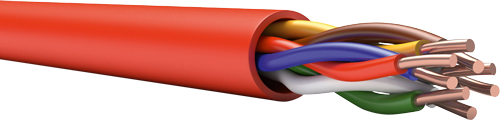

КПКВнг(А)-FRLSLTx
ТУ 3565-002-53930360-2008

Самовывоз со склада, г. Подольск
Пн-Чт с 8:00 до 17:00
Пт с 8:00 до 15:45
Сб-Вс выходной

Руководство по эксплуатации

Кабели с индексом нг(А)-FRLSLTx применяются в детских дошкольных и образовательных учреждениях, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа, детских учреждений и других социальных объектах, согласно ФЗ №123 классов функциональной пожарной опасности Ф1-Ф3.

Цвет оболочки: нг(А)-FRLSLTx - красный, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

Проводник: однопроволочные медные жилы сечением от 0,2 до 6,0 мм2.

Изоляция: огнестойкая кремнийорганическая резина. Проводники или пары скручены в сердечник с числом жил или пар до 37.

Оболочка: низкотоксичный ПВХ пластикат с низким дымо- и газовыделением.

Размеры

Размеры
Размер
Макс. расчетный диаметр, мм
Макс. расчетная масса, кг/км
Макс. объем горюч. массы, л/км
Кол-во, м
К заказу
1x2x0,20
4,10
19,61
10,30
1x2x0,35
4,50
24,83
11,70
1x2x0,50
5,10
30,57
14,40
1x2x0,75
5,30
36,82
15,50
1x2x1,00
5,70
42,27
16,80
1x2x1,50
6,30
55,40
19,80
1x2x2,50
7,30
81,69
25,50
1x2x4
9,00
124,95
34,50
1x2x6
10,00
167,78
39,40
2x2x0,20
4,50
26,45
13,00
2x2x0,35
5,00
35,55
15,00
2x2x0,5
5,70
45,10
19,20
2x2x0,75
6,10
57,54
21,40
2x2x1,0
6,40
66,45
22,90
2x2x1,5
7,50
95,48
30,40
2x2x2,5
8,40
137,90
35,70
2x2x4
16,40
246,36
67,00
2x2x6
18,60
342,27
82,70
3x2x0,20
6,80
46,33
23,60
3x2x0,35
7,60
60,92
27,10
3x2x0,50
8,80
76,47
34,00
3x2x0,75
9,20
94,86
37,20
3x2x1,00
9,90
110,16
40,40
3x2x1,50
11,10
148,19
48,20
3x2x2,50
12,60
213,56
56,90
3x2x4
16,00
336,82
79,60
3x2x6
18,10
472,26
97,30
4x2x0,20
7,50
55,71
27,90
4x2x0,35
8,30
74,44
32,10
4x2x0,50
9,60
94,08
40,70
4x2x0,75
10,10
118,23
44,70
4x2x1,00
10,90
137,90
48,60
4x2x1,50
12,20
187,51
58,40
4x2x2,50
14,00
273,22
69,10
4x2x4
17,90
444,27
103,30
4x2x6
20,10
610,96
118,70
5x2x0,20
9,00
69,73
35,00
5x2x0,35
10,00
93,23
40,40
5x2x0,50
11,70
117,91
51,20
5x2x0,75
12,20
148,15
56,30
5x2x1,00
13,30
172,83
61,10
5x2x1,50
14,90
234,98
73,50
5x2x2,50
17,30
351,78
92,50
5x2x4
22,10
568,44
137,00
5x2x6
24,80
778,53
157,40
6x2x0,20
9,00
76,33
37,70
6x2x0,35
10,00
103,55
43,50
6x2x0,50
11,70
131,70
55,70
6x2x0,75
12,20
167,49
61,50
6x2x1,00
13,30
196,12
66,70
6x2x1,50
14,90
269,24
80,70
6x2x2,50
17,30
405,55
101,30
6x2x4
22,10
658,38
150,50
6x2x6
24,80
907,44
173,10
7x2x0,2
9,00
82,93
40,40
7x2x0,35
10,00
113,87
46,70
7x2x0,50
11,70
145,49
60,20
7x2x0,75
12,20
186,84
66,70
7x2x1,00
13,30
219,42
72,30
7x2x1,50
14,90
303,50
87,90
7x2x2,50
17,30
459,31
110,00
7x2x4
22,10
748,31
163,90
7x2x6
24,80
1036,34
188,80
8x2x0,2
9,70
92,81
45,00
8x2x0,35
10,90
127,96
52,10
8x2x0,50
12,70
163,78
67,30
8x2x0,75
13,30
210,93
74,70
8x2x1,00
14,40
247,97
81,00
8x2x1,50
16,20
343,74
98,70
8x2x2,50
18,80
520,89
123,30
8x2x4
24,10
849,53
183,90
8x2x6
27,30
1193,08
220,80
9x2x0,2
10,70
103,79
50,20
9x2x0,35
12,00
143,31
58,20
9x2x0,50
14,00
183,58
75,30
9x2x0,75
14,70
236,61
83,60
9x2x1,00
16,00
278,26
90,70
9x2x1,50
18,20
395,96
116,40
9x2x2,50
20,80
585,06
138,20
9x2x4
26,80
954,50
206,20
9x2x6
30,30
1340,73
247,60
10x2x0,2
11,40
113,67
54,80
10x2x0,35
12,80
157,40
63,60
10x2x0,50
15,00
201,87
82,50
10x2x0,75
15,70
260,71
91,60
10x2x1,00
17,30
316,32
104,90
10x2x1,50
19,50
436,93
127,60
10x2x2,50
22,60
659,06
158,80
10x2x4
29,00
1071,68
235,70
10x2x6
32,80
1501,77
282,10
11x2x0,2
11,70
121,91
58,50
11x2x0,35
13,20
169,61
67,90
11x2x0,50
15,50
217,92
88,30
11x2x0,75
16,20
282,43
98,20
11x2x1,00
17,90
342,56
112,30
11x2x1,50
20,20
474,54
136,80
11x2x2,50
23,30
717,15
170,10
11x2x4
30,00
1167,81
252,70
11x2x6
33,90
1638,33
302,30
12x2x0,2
11,70
128,51
61,20
12x2x0,35
13,20
179,93
71,10
12x2x0,50
15,50
231,70
92,80
12x2x0,75
16,20
301,77
103,40
12x2x1,00
17,90
365,86
117,90
12x2x1,50
20,20
508,81
144,00
12x2x2,50
23,30
770,92
178,90
12x2x4
30,00
1257,75
266,10
12x2x6
33,90
1767,23
318,00
13x2x0,2
12,40
137,96
65,50
13x2x0,35
14,00
193,52
76,20
13x2x0,50
16,30
249,40
99,50
13x2x0,75
17,30
334,76
116,60
13x2x1,00
18,90
394,26
126,40
13x2x1,50
21,30
548,88
154,60
13x2x2,50
24,70
832,18
192,00
13x2x4
31,70
1358,42
285,90
13x2x6
35,90
1909,41
341,60
14x2x0,2
12,40
144,56
68,20
14x2x0,35
14,00
203,84
79,40
14x2x0,50
16,30
263,18
104,00
14x2x0,75
17,30
354,10
121,80
14x2x1,00
18,90
417,56
132,00
14x2x1,50
21,30
583,14
161,80
14x2x2,50
24,70
885,95
200,80
14x2x4
31,70
1448,35
299,30
14x2x6
35,90
2038,32
357,30
15x2x0,2
13,10
154,33
72,70
15x2x0,35
14,80
217,81
84,70
15x2x0,50
17,50
290,94
116,70
15x2x0,75
18,30
378,60
130,10
15x2x1,00
20,00
446,55
141,00
15x2x1,50
22,80
636,42
180,20
15x2x2,50
26,20
948,08
214,40
15x2x4
33,80
1568,92
330,70
15x2x6
38,10
2182,03
381,70
16x2x0,2
13,10
160,93
75,40
16x2x0,35
14,80
228,13
87,80
16x2x0,50
17,50
304,73
121,20
16x2x0,75
18,30
397,94
135,30
16x2x1,00
20,00
469,85
146,60
16x2x1,50
22,80
670,68
187,40
16x2x2,50
26,20
1001,85
223,20
16x2x4
33,80
1658,86
344,20
16x2x6
38,10
2310,93
397,40
17x2x0,2
13,80
170,81
80,00
17x2x0,35
15,60
242,22
93,20
17x2x0,50
18,50
323,57
128,60
17x2x0,75
19,40
422,62
143,60
17x2x1,00
21,20
499,03
155,60
17x2x1,50
24,10
712,38
199,00
17x2x2,50
27,90
1079,64
246,00
17x2x4
35,80
1762,28
365,50
17x2x6
40,30
2455,15
422,10
18x2x0,2
13,80
177,41
82,70
18x2x0,35
15,60
252,54
96,40
18x2x0,50
18,50
337,36
133,10
18x2x0,75
19,40
441,97
148,80
18x2x1,00
21,20
522,33
161,20
18x2x1,50
24,10
746,64
206,20
18x2x2,50
27,90
1133,41
254,70
18x2x4
35,80
1852,22
378,90
18x2x6
40,30
2584,06
437,80
19x2x0,2
13,80
184,01
85,40
19x2x0,35
15,60
262,86
99,60
19x2x0,50
18,50
351,15
137,60
19x2x0,75
19,40
461,31
154,00
19x2x1,00
21,20
545,63
166,80
19x2x1,50
24,10
780,90
213,40
19x2x2,50
27,90
1187,17
263,50
19x2x4
35,80
1942,16
392,40
19x2x6
40,30
2712,96
453,50
20x2x0,2
14,50
193,89
90,00
20x2x0,35
16,40
276,95
105,00
20x2x0,50
19,50
369,99
145,00
20x2x0,75
20,40
485,99
162,30
20x2x1,00
22,50
587,22
183,10
20x2x1,50
25,40
822,60
224,90
20x2x2,50
29,40
1250,44
277,80
20x2x4
37,80
2045,58
413,70
20x2x6
42,60
2857,18
478,20
21x2x0,2
14,50
200,49
92,70
21x2x0,35
16,40
287,27
108,10
21x2x0,50
19,50
383,78
149,50
21x2x0,75
20,40
505,33
167,50
21x2x1,00
22,50
610,52
188,70
21x2x1,50
25,40
856,86
232,20
21x2x2,50
29,40
1304,21
286,60
21x2x4
37,80
2135,52
427,20
21x2x6
42,60
2986,09
493,90
22x2x0,2
16,20
214,75
99,90
22x2x0,35
18,60
316,60
122,50
22x2x0,50
21,80
409,37
160,90
22x2x0,75
23,10
549,82
187,50
22x2x1,00
25,20
649,04
203,30
22x2x1,50
28,70
924,29
258,80
22x2x2,50
33,20
1398,47
319,10
22x2x4
42,50
2256,94
459,10
22x2x6
47,90
3150,73
530,60
23x2x0,2
16,20
221,35
102,50
23x2x0,35
18,60
326,92
125,70
23x2x0,50
21,80
423,16
165,40
23x2x0,75
23,10
569,17
192,70
23x2x1,00
25,20
672,34
208,90
23x2x1,50
28,70
958,55
266,00
23x2x2,50
33,20
1452,23
327,80
23x2x4
42,50
2346,87
472,50
23x2x6
47,90
3279,63
546,30
24x2x0,2
16,20
227,95
105,20
24x2x0,35
18,60
337,24
128,80
24x2x0,50
21,80
436,94
169,90
24x2x0,75
23,10
588,51
197,90
24x2x1,00
25,20
695,64
214,40
24x2x1,50
28,70
992,81
273,30
24x2x2,50
33,20
1506,00
336,60
24x2x4
42,50
2436,81
486,00
24x2x6
47,90
3408,54
562,00
25x2x0,2
16,60
236,20
108,90
25x2x0,35
19,00
349,67
133,20
25x2x0,50
22,50
465,64
183,10
25x2x0,75
23,60
610,81
204,80
25x2x1,00
25,80
722,20
221,90
25x2x1,50
29,30
1031,15
282,90
25x2x2,50
34,00
1564,94
348,30
25x2x4
43,50
2533,49
503,30
25x2x6
49,00
3545,10
582,20
26x2x0,2
16,60
242,80
111,50
26x2x0,35
19,00
359,99
136,40
26x2x0,50
22,50
479,43
187,60
26x2x0,75
23,60
630,16
210,00
26x2x1,00
25,80
745,50
227,50
26x2x1,50
29,30
1065,41
290,10
26x2x2,50
34,00
1618,71
357,10
26x2x4
43,50
2623,42
516,80
26x2x6
49,00
3674,01
597,90
27x2x0,2
16,60
249,40
114,20
27x2x0,35
19,00
370,31
139,60
27x2x0,50
22,50
493,22
192,10
27x2x0,75
23,60
649,50
215,20
27x2x1,00
25,80
768,80
233,10
27x2x1,50
29,30
1099,68
297,30
27x2x2,50
34,00
1672,47
365,80
27x2x4
43,50
2713,36
530,20
27x2x6
49,00
3802,91
613,60
28x2x0,2
17,40
268,39
124,20
28x2x0,35
19,70
384,30
144,90
28x2x0,50
23,40
511,87
199,40
28x2x0,75
24,50
673,97
223,50
28x2x1,00
26,80
797,75
242,00
28x2x1,50
30,50
1141,01
308,60
28x2x2,50
35,30
1735,21
379,80
28x2x4
45,20
2814,99
550,50
28x2x6
51,00
3945,09
637,10
29x2x0,2
17,40
274,99
126,80
29x2x0,35
19,70
394,62
148,10
29x2x0,50
23,40
525,65
203,90
29x2x0,75
24,50
693,32
228,70
29x2x1,00
26,80
821,05
247,60
29x2x1,50
30,50
1175,28
315,80
29x2x2,50
35,30
1788,98
388,60
29x2x4
45,70
2908,86
566,30
29x2x6
51,50
4078,04
655,30
30x2x0,2
17,40
281,59
129,50
30x2x0,35
19,70
404,94
151,30
30x2x0,50
23,40
539,44
208,40
30x2x0,75
24,50
712,66
233,90
30x2x1,00
26,80
844,35
253,20
30x2x1,50
30,50
1209,54
323,00
30x2x2,50
35,30
1842,74
397,30
30x2x4
45,20
2994,86
577,40
30x2x6
51,00
4202,90
668,50
31x2x0,2
18,10
291,75
134,30
31x2x0,35
20,50
419,35
156,80
31x2x0,50
24,30
558,65
216,10
31x2x0,75
25,50
737,72
242,40
31x2x1,00
28,10
889,47
271,60
31x2x1,50
31,80
1251,69
334,90
31x2x2,50
36,80
1906,52
411,90
31x2x4
47,20
3097,84
598,50
31x2x6
53,20
4346,61
693,00
32x2x0,2
18,10
298,35
137,00
32x2x0,35
20,50
429,67
160,00
32x2x0,50
24,30
572,44
220,50
32x2x0,75
25,50
757,06
247,60
32x2x1,00
28,10
912,77
277,20
32x2x1,50
31,80
1285,95
342,10
32x2x2,50
36,80
1960,28
420,70
32x2x4
47,20
3187,77
611,90
32x2x6
53,20
4475,51
708,70
33x2x0,2
18,10
304,95
139,60
33x2x0,35
20,50
439,99
163,20
33x2x0,50
24,30
586,22
225,00
33x2x0,75
25,50
776,41
252,80
33x2x1,00
28,10
936,07
282,80
33x2x1,50
31,80
1320,22
349,30
33x2x2,50
36,80
2014,05
429,40
33x2x4
47,20
3277,71
625,30
33x2x6
53,20
4604,42
724,40
34x2x0,2
18,80
315,24
144,50
34x2x0,35
21,30
454,55
168,80
34x2x0,50
25,30
605,62
232,80
34x2x0,75
26,60
801,67
261,50
34x2x1,00
29,30
966,53
292,60
34x2x1,50
33,30
1381,00
372,10
34x2x2,50
38,30
2078,17
444,30
34x2x4
49,10
3381,14
646,70
34x2x6
55,40
4748,64
749,10
35x2x0,2
18,80
321,84
147,20
35x2x0,35
21,30
464,87
172,00
35x2x0,50
25,30
619,41
237,30
35x2x0,75
26,60
821,01
266,70
35x2x1,00
29,30
989,83
298,20
35x2x1,50
33,30
1415,26
379,30
35x2x2,50
38,30
2131,94
453,00
35x2x4
49,10
3471,07
660,10
35x2x6
55,40
4877,54
764,80
36x2x0,2
18,80
328,44
149,80
36x2x0,35
21,30
475,19
175,20
36x2x0,50
25,30
633,19
241,70
36x2x0,75
26,60
840,36
271,90
36x2x1,00
29,30
1013,13
303,80
36x2x1,50
33,30
1449,52
386,50
36x2x2,50
38,30
2185,70
461,70
36x2x4
49,10
3561,01
673,50
36x2x6
55,40
5006,45
780,50
37x2x0,2
18,80
335,04
152,50
37x2x0,35
21,30
485,51
178,40
37x2x0,50
25,30
646,98
246,20
37x2x0,75
26,60
859,70
277,10
37x2x1,00
29,30
1036,43
309,40
37x2x1,50
33,30
1483,78
393,70
37x2x2,50
38,30
2239,47
470,50
37x2x4
49,10
3650,94
686,90
37x2x6
55,40
5135,35
796,20
2x0,2
4,10
19,61
10,30
2x0,35
4,50
24,83
11,70
2x0,50
5,10
30,57
14,40
2x0,75
5,30
36,82
15,50
2x1,00
5,70
42,27
16,80
2x1,50
6,30
55,40
19,80
2x2,50
7,30
81,69
25,50
2x4
9,10
125,31
34,70
2x6
10,10
168,14
39,60
3x0,2
4,20
22,20
11,10
3x0,35
4,60
29,28
12,80
3x0,50
5,20
36,83
16,20
3x0,75
5,60
46,41
18,00
3x1,00
5,90
53,26
19,20
3x1,50
6,90
76,17
25,50
3x2,50
7,70
108,59
29,80
3x4
9,50
171,24
42,30
3x6
10,60
233,60
48,50
4x0,2
4,50
26,45
13,00
4x0,35
5,00
35,55
15,00
4x0,50
5,70
45,10
19,20
4x0,75
6,10
57,54
21,40
4x1,00
6,40
66,45
22,90
4x1,50
7,50
95,48
30,40
4x2,50
8,40
137,90
35,70
4x4
10,40
219,75
51,40
4x6
11,70
301,88
59,00
5x0,2
5,00
31,51
15,40
5x0,35
5,50
42,72
17,80
5x0,50
6,30
54,37
22,90
5x0,75
7,00
73,53
27,80
5x1,00
7,30
84,74
29,60
5x1,50
8,30
116,15
36,20
5x2,50
9,30
168,73
42,60
5x4
11,60
270,13
61,70
5x6
12,90
372,23
70,90
6x0,2
5,30
35,99
17,40
6x0,35
5,90
49,26
20,20
6x0,50
7,00
66,76
28,30
6x0,75
7,50
85,34
31,70
6x1,00
7,90
98,66
33,80
6x1,50
9,00
135,96
41,50
6x2,50
10,20
198,62
48,90
6x4
12,70
319,40
71,20
6x6
14,20
441,38
82,00
7x0,2
5,30
38,96
18,50
7x0,35
5,90
54,06
21,60
7x0,50
7,00
73,26
30,30
7x0,75
7,50
94,51
34,00
7x1,00
7,90
109,78
36,30
7x1,50
9,00
152,48
44,80
7x2,50
10,20
224,68
52,90
7x4
12,70
363,70
77,90
7x6
14,20
504,88
89,70
8x0,2
5,70
43,44
20,50
8x0,35
6,30
60,60
24,00
8x0,50
7,50
82,15
33,70
8x0,75
8,10
106,32
37,80
8x1,00
8,50
123,71
40,40
8x1,50
9,70
172,29
50,00
8x2,50
11,00
254,57
59,20
8x4
13,80
412,97
87,40
8x6
15,40
574,03
100,80
9x0,2
6,20
48,43
22,80
9x0,35
7,10
71,59
29,00
9x0,50
8,20
91,83
37,60
9x0,75
8,90
119,01
42,20
9x1,00
9,40
138,57
45,10
9x1,50
10,70
193,21
55,90
9x2,50
12,20
285,75
66,20
9x4
15,20
463,90
97,90
9x6
17,30
654,55
118,50
10x0,2
6,80
56,60
27,00
10x0,35
7,60
78,38
31,50
10x0,50
8,70
100,72
41,00
10x0,75
9,50
130,83
46,10
10x1,00
10,00
152,49
49,30
10x1,50
11,40
213,02
61,10
10x2,50
13,00
315,64
72,40
10x4
16,30
513,17
107,50
10x6
18,50
724,39
130,00
11x0,2
7,00
60,43
28,60
11x0,35
7,80
84,17
33,40
11x0,50
9,00
108,42
43,70
11x0,75
9,80
141,32
49,20
11x1,00
10,30
165,01
52,60
11x1,50
11,80
231,19
65,40
11x2,50
13,40
343,62
77,60
11x4
17,10
569,33
121,00
11x6
19,20
791,06
139,60
12x0,2
7,00
63,40
29,80
12x0,35
7,80
88,97
34,80
12x0,50
9,00
114,92
45,70
12x0,75
9,80
150,49
51,50
12x1,00
10,30
176,13
55,10
12x1,50
11,80
247,71
68,70
12x2,50
13,40
369,68
81,60
12x4
17,10
613,64
127,60
12x6
19,20
854,56
147,30
13x0,2
7,30
67,86
31,70
13x0,35
8,20
95,49
37,20
13x0,50
9,40
123,49
48,90
13x0,75
10,30
161,95
55,10
13x1,00
10,80
189,68
59,00
13x1,50
12,40
267,08
73,60
13x2,50
14,20
399,06
87,50
13x4
18,00
662,77
137,10
13x6
20,20
923,55
158,30
14x0,2
7,30
70,83
32,90
14x0,35
8,20
100,29
38,50
14x0,50
9,40
130,00
50,90
14x0,75
10,30
171,12
57,40
14x1,00
10,80
200,81
61,50
14x1,50
12,40
283,60
76,90
14x2,50
14,20
425,12
91,50
14x4
18,00
707,07
143,70
14x6
20,20
987,05
166,00
15x0,2
7,70
75,47
35,00
15x0,35
8,60
107,00
41,00
15x0,50
10,00
138,81
54,30
15x0,75
10,80
182,85
61,30
15x1,00
11,40
214,64
65,60
15x1,50
13,10
303,31
82,10
15x2,50
15,00
454,88
97,70
15x4
19,10
756,77
153,50
15x6
21,40
1056,68
177,40
16x0,2
7,70
78,43
36,10
16x0,35
8,60
111,80
42,40
16x0,50
10,00
145,31
56,30
16x0,75
10,80
192,02
63,60
16x1,00
11,40
225,76
68,10
16x1,50
13,10
319,83
85,40
16x2,50
15,00
480,94
101,70
16x4
19,10
801,07
160,10
16x6
21,40
1120,18
185,10
17x0,2
8,10
83,12
38,20
17x0,35
9,00
118,59
44,90
17x0,50
10,50
154,20
59,70
17x0,75
11,40
203,83
67,40
17x1,00
12,00
239,68
72,30
17x1,50
13,80
339,64
90,60
17x2,50
15,80
510,83
108,00
17x4
20,20
850,95
170,00
17x6
22,90
1202,61
203,90
18x0,2
8,10
86,09
39,30
18x0,35
9,00
123,39
46,20
18x0,50
10,50
160,71
61,70
18x0,75
11,40
213,01
69,70
18x1,00
12,00
250,80
74,80
18x1,50
13,80
356,16
93,90
18x2,50
15,80
536,89
112,00
18x4
20,20
895,25
176,60
18x6
22,90
1266,11
211,70
19x0,2
8,10
89,06
40,40
19x0,35
9,00
128,18
47,60
19x0,50
10,50
167,21
63,70
19x0,75
11,40
222,18
72,00
19x1,00
12,00
261,92
77,30
19x1,50
13,80
372,68
97,20
19x2,50
15,80
562,95
116,00
19x4
20,20
939,55
183,20
19x6
22,90
1329,61
219,40
20x0,2
8,50
93,75
42,60
20x0,35
9,50
134,97
50,10
20x0,50
11,00
176,10
67,10
20x0,75
12,00
233,99
75,90
20x1,00
12,60
275,85
81,40
20x1,50
14,60
392,49
102,50
20x2,5
16,90
602,11
127,60
20x4
21,30
989,43
193,10
20x6
24,10
1400,14
231,30
21x0,2
8,50
96,72
43,70
21x0,35
9,50
139,77
51,50
21x0,50
11,00
182,61
69,10
21x0,75
12,00
243,16
78,20
21x1,00
12,60
286,97
83,90
21x1,50
14,60
409,02
105,70
21x2,50
16,90
628,17
131,60
21x4
21,30
1033,73
199,80
21x6
24,10
1463,64
239,00
22x0,2
9,30
103,71
47,20
22x0,35
10,50
149,20
55,60
22x0,50
12,20
194,67
74,40
22x0,75
13,40
258,49
84,10
22x1,00
14,10
304,63
90,30
22x1,50
16,20
433,22
113,60
22x2,50
18,80
664,27
141,60
22x4
24,00
1104,27
221,80
22x6
27,00
1543,54
256,40
23x0,2
9,30
106,68
48,30
23x0,35
10,50
154,00
56,90
23x0,50
12,20
201,18
76,40
23x0,75
13,40
267,67
86,40
23x1,00
14,10
315,75
92,80
23x1,50
16,20
449,74
116,90
23x2,50
18,80
690,33
145,60
23x4
24,00
1148,58
228,40
23x6
27,00
1607,04
264,10
24x0,2
9,30
109,65
49,40
24x0,35
10,50
158,80
58,30
24x0,50
12,20
207,68
78,40
24x0,75
13,40
276,84
88,70
24x1,00
14,10
326,87
95,30
24x1,50
16,20
466,26
120,20
24x2,50
18,80
716,39
149,60
24x4
24,00
1192,88
235,00
24x6
27,00
1670,54
271,90
25x0,2
9,50
113,48
51,00
25x0,35
10,70
164,59
60,20
25x0,50
12,50
215,38
81,10
25x0,75
13,70
287,33
91,80
25x1,00
14,40
339,39
98,60
25x1,50
16,60
484,43
124,40
25x2,50
19,30
744,60
154,80
25x4
24,60
1240,27
243,40
25x6
27,90
1752,90
290,70
26x0,2
9,50
116,44
52,10
26x0,35
10,70
169,39
61,60
26x0,50
12,50
221,89
83,10
26x0,75
13,70
296,50
94,10
26x1,00
14,40
350,51
101,10
26x1,50
16,60
500,95
127,70
26x2,50
19,30
770,65
158,80
26x4
24,60
1284,58
250,10
26x6
27,90
1816,40
298,40
27x0,2
9,50
119,41
53,30
27x0,35
10,70
174,19
63,00
27x0,50
12,50
228,39
85,10
27x0,75
13,70
305,68
96,40
27x1,00
14,40
361,64
103,60
27x1,50
16,60
517,47
131,00
27x2,50
19,30
796,71
162,80
27x4
24,60
1328,88
256,70
27x6
27,90
1879,90
306,20
28x0,2
9,90
123,87
55,30
28x0,35
11,10
180,71
65,30
28x0,50
12,90
236,96
88,30
28x0,75
14,20
317,14
100,10
28x1,00
14,90
375,19
107,50
28x1,50
17,40
546,42
141,60
28x2,50
20,00
826,50
169,00
28x4
25,50
1378,54
266,40
28x6
28,90
1950,09
317,80
29x0,2
9,90
126,84
56,40
29x0,35
11,10
185,50
66,70
29x0,50
12,90
243,47
90,30
29x0,75
14,20
326,31
102,40
29x1,00
14,90
386,31
110,00
29x1,50
17,40
562,95
144,90
29x2,50
20,00
852,56
173,00
29x4
25,50
1422,84
273,10
29x6
28,90
2013,59
325,60
30x0,2
9,90
129,80
57,50
30x0,35
11,10
190,30
68,00
30x0,50
12,90
249,98
92,30
30x0,75
14,20
335,48
104,70
30x1,00
14,90
397,43
112,50
30x1,50
17,40
579,47
148,20
30x2,50
20,00
878,61
177,00
30x4
25,50
1467,15
279,70
30x6
28,90
2077,09
333,30
31x0,2
10,20
134,44
59,60
31x0,35
11,50
197,02
70,50
31x0,50
13,50
258,78
95,70
31x0,75
14,70
347,20
108,50
31x1,00
15,50
411,26
116,60
31x1,50
18,10
599,56
153,60
31x2,50
20,80
908,83
183,50
31x4
26,60
1517,42
289,80
31x6
30,10
2148,05
345,40
32x0,2
10,20
137,40
60,70
32x0,35
11,50
201,82
71,90
32x0,50
13,50
265,29
97,70
32x0,75
14,70
356,38
110,80
32x1,00
15,50
422,38
119,10
32x1,50
18,10
616,08
156,90
32x2,50
20,80
934,89
187,50
32x4
26,60
1561,73
296,40
32x6
30,10
2211,55
353,20
33x0,2
10,20
140,37
61,80
33x0,35
11,50
206,62
73,20
33x0,50
13,50
271,80
99,70
33x0,75
14,70
365,55
113,10
33x1,00
15,50
433,50
121,60
33x1,50
18,10
632,60
160,20
33x2,50
20,80
960,95
191,50
33x4
26,60
1606,03
303,00
33x6
30,10
2275,05
360,90
34x0,2
10,60
145,06
63,90
34x0,35
11,90
213,40
75,80
34x0,50
14,00
280,68
103,10
34x0,75
15,30
377,36
117,00
34x1,00
16,10
447,42
125,80
34x1,50
18,90
652,82
165,60
34x2,50
21,70
991,31
198,00
34x4
27,90
1671,88
322,30
34x6
31,40
2346,27
373,20
35x0,2
10,60
148,03
65,10
35x0,35
11,90
218,20
77,10
35x0,50
14,00
287,19
105,10
35x0,75
15,30
386,53
119,30
35x1,00
16,10
458,54
128,30
35x1,50
18,90
669,34
168,90
35x2,50
21,70
1017,37
202,00
35x4
27,90
1716,18
328,90
35x6
31,40
2409,77
380,90
36x0,2
10,60
150,99
66,20
36x0,35
11,90
223,00
78,50
36x0,50
14,00
293,70
107,10
36x0,75
15,30
395,71
121,60
36x1,00
16,10
469,67
130,80
36x1,50
18,90
685,86
172,20
36x2,50
21,70
1043,42
206,00
36x4
27,90
1760,49
335,50
36x6
31,40
2473,27
388,60
37x0,2
10,60
153,96
67,30
37x0,35
11,90
227,80
79,90
37x0,50
14,00
300,20
109,10
37x0,75
15,30
404,88
123,90
37x1,00
16,10
480,79
133,30
37x1,50
18,90
702,38
175,50
37x2,50
21,70
1069,48
210,00
37x4
27,90
1804,79
342,10
37x6
31,40
2536,77
396,40

Описание и xарактеристики

Описание и xарактеристики

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Низкотоксичный;
  • Минимальный радиус изгиба – 8хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -50 °C до +70 °C;
  • Температура монтажа: от -10 °C до +50 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.1.2;
  • Срок службы: 30 лет.

Область применения

  • Системы пожарной сигнализации;
  • Системы оповещения и управления эвакуацией людей при пожаре;
  • Системы контроля управления доступом;
  • В детских дошкольных и образовательных учреждениях, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа, детских учреждений и других социальных объектах;
  • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Пример записи условного обозначения кабеля при заказе и в документации:

КПКВнг(А)-FRLSLTx Nx2xS ТУ 3565-002-53930360-2008,
КПКВнг(А)-FRLSLTx Nx2xS ТУ 3565-002-53930360-2008,
где N – число пар (жил), S – сечение проводников.

Сертификаты

Сертификаты
Сертификат соответствия ТР ТС 004/2011 Скачать в PDF (2 MB)
Сертификат соответствия ТРПБ Скачать в PDF (3 MB)

Электрические параметры

Электрические параметры
Наименование параметров Значение для кабелей с номинальным сечением жил, мм2
0,20 0,35 0,5 0,75 1 1,5 2,5 4 6
Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 112,82 55,44 42,61 26,83 20,99 13,4 7,86 4,57 3,05
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не более 100
Электрическая емкость рабочей пары на 1 м длины кабеля, нФ, не более 80 90 90 90 95 95 105 110 120
Рабочее напряжение, В, не более 300

Входит в состав ОКЛ

Входит в состав ОКЛ
Производитель
Тип КНС
Время работоспособности
Тип кабелей в составе
Фильтр
Вернуться в каталог
